本實用新型涉及自動化設備領域，具體是涉及一種沖剪水口機。

背景技術：

產品在注塑成型時會留下水口，人工去水口通常使用水口鉗或美工刀進行剪(削)，但是這種操作方法不僅費時費力，而且勞動強度大、效率低、效果差，甚至容易刮傷產品。

現有的沖切水口專機在結構上往往設計得比較復雜，難以進行快捷方便的操作，同時穩定性較差，無法針對具體產品更換不同的沖壓模具，適應性不強。

技術實現要素：

本實用新型的目的是為了解決上述現有技術的缺陷，提供一種結構簡單、適用性強、操作快捷方便、工作效率高和沖剪效果好的沖剪水口機。

為解決上述的技術問題，本實用新型采用如下技術方案：

一種沖剪水口機，包括工作臺，所述工作臺上設有沖剪機構、支撐機構和模具固定機構，所述沖剪機構通過支撐機構固定設置在工作臺上；所述沖剪機構設有驅動機構和下壓機構，所述驅動機構設在支撐機構上，所述下壓機構與驅動機構的下端相連；所述模具固定機構固定設置在工作臺上，且位于所述下壓機構的下方；所述下壓機構與模具固定機構通過導向機構相連。

所述下壓機構設有升降機構和壓板機構，所述升降機構和壓板機構之間設有彈性緩沖機構。

所述升降機構的兩側設有限位機構，所述工作臺對應限位機構設有定位機構。

本實用新型相對于現有技術具有如下的有益效果：結構簡單，適用性強，人工放工件后可自動沖壓，不僅操作快捷方便，而且工作效率高，沖剪效果好。

附圖說明

圖1是本實用新型一種沖剪水口機的立體結構示意圖；

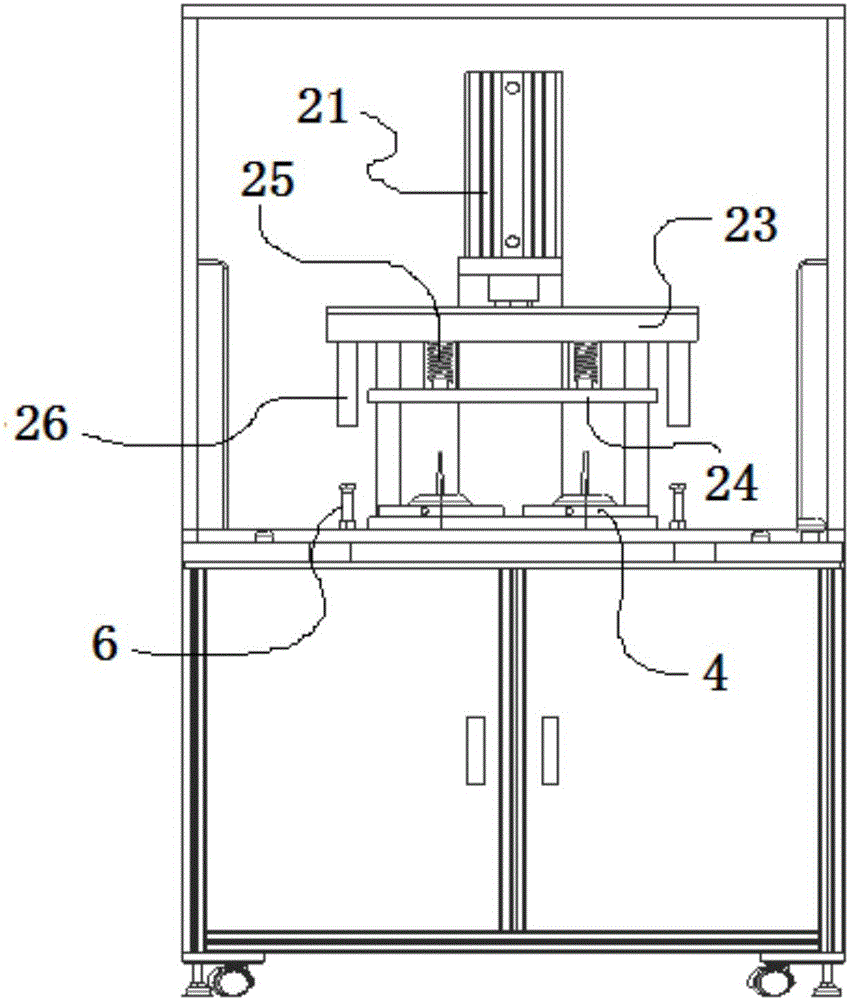

圖2是本實用新型一種沖剪水口機的前視結構示意圖；

圖3是本實用新型一種沖剪水口機的左視結構示意圖；

圖4是本實用新型一種沖剪水口機的俯視結構示意圖。

具體實施方式

為了使本實用新型的目的、技術方案和有益效果更加清楚明白，以下結合附圖以及實施例，對本實用新型一種沖剪水口機進行詳細的說明。此處所描述的具體實施例僅用于解釋本實用新型，并不用于限定本實用新型。

參照圖1至4所示，本實用新型一種沖剪水口機，包括工作臺1，所述工作臺1上設有沖剪機構2、支撐機構3和模具固定機構4，所述沖剪機構2通過支撐機構3固定設置在工作臺1上；所述沖剪機構2設有驅動機構21和下壓機構22，所述驅動機構21設在支撐機構3上，所述下壓機構22與驅動機構21的下端相連；所述模具固定機構4固定設置在工作臺1上，且位于所述下壓機構22的下方；所述下壓機構22與模具固定機構4通過導向機構5相連。

所述下壓機構22設有升降機構23和壓板機構24，所述升降機構23和壓板機構24之間設有彈性緩沖機構25；所述升降機構23的兩側設有限位機構26，所述工作臺1對應限位機構26設有定位機構6。

優選的，所述模具固定機構4可以放置兩個沖壓模具，以實現經一次沖剪可以同時得到兩個產品，進一步提高生產效率。

優選的，所述升降機構23和壓板機構24之間對應兩個沖壓模具設有四個彈性緩沖機構25，進一步提高沖剪機構2的穩定性。

工作時，先將帶有水口的產品置于沖壓模具，然后啟動驅動機構21，驅動機構21推動下壓機構22沿導向機構5向下運動，由于有彈性緩沖機構25的作用力，壓板機構24緩緩壓到沖壓模具上，直至升降機構23的限位機構26和定位機構6相觸碰，升降機構23停止向下運動，壓板機構24壓穩在沖壓模具上， 水口從沖壓模具的正下方掉落，產品留在沖壓模具上，完成沖剪后，人工取件。

本實用新型一種沖剪水口機是用于剪到位于產品正中心的水口，本領域的技術人員還可以根據具體的產品規格設計沖壓模具，方便更換產品的同時更換不同的沖壓模具，適應性很強。

以上所述僅為本實用新型的優選實施例，但是本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型所公開的范圍內，根據技術方案以及方案構思加以等同替換或改變，都屬于本實用新型的保護范圍。
