本實用新型涉及一種分選設備，特別涉及一種將碎料中鐵雜質分選出來的設備。

背景技術：

筆記本電腦外殼為可回收的塑料材料，為了節約資源和制造成本，通常要將廢舊的筆記本電腦外殼回收，然后通過再加工將回收的材料制成滿足筆記本電腦外殼材料要求的顆粒原料。

在利用回收的筆記本外殼制造新的顆粒原料時，需要先將筆記本電腦外殼粉碎，然后將粉碎后的碎料通過擠出機制成新的電腦外殼材料。

回收的電腦外殼上存在鐵質的連接件，這使得在粉碎后的材料中含有鐵雜質，在碎料進入擠出機前，需要將鐵雜質分選出來，否則會造成后續生產設備損壞及產品質量不合格等問題。

技術實現要素：

有鑒于此，本實用新型的目的是提供一種鐵雜質分選機，以解決實現對廢舊電腦外殼碎料中的鐵雜質進行分選。

本實用新型鐵雜質分選機，包括槽形框體，所述槽形框體內設置有分選篩和接料板，所述接料板位于分選篩的下方，所述分選篩和接料板以進料端高、排料端低的方式傾斜布置，所述分選篩和接料板的排料端分別設置有落料管，每根落料管的端部均設置有磁選器，所述磁選器包括與落料管連接的支撐板和水平布置在支撐板上的永磁棒；

還包括機架，所述機架上設置有支撐槽形框體的彈簧，所述槽形框體的底面上設置有震動電機。

進一步，所述永磁棒為兩排，且下一排中的永磁棒正對上一排永磁棒的空隙。

進一步，所述槽形框體上設置有槽蓋，所述槽蓋的端部設置有上料斗。

進一步，所述槽形框體上鉸接有手柄桿，所述手柄桿上設置有壓緊槽蓋的圓板，槽蓋的邊部設置有與手柄桿配合的U形槽口。

進一步，所述機架的底部設置有萬向輪。

本實用新型的有益效果：

1、本實用新型鐵雜質分選機，其通過在分選篩和接料板的落料管上設置磁選器，碎料在經過磁選器時，碎料中的鐵質雜質即被永磁棒吸住，從而與碎料分離，可避免鐵質雜質造成產品不合格和生產設備損壞的問題。

2、本實用新型鐵雜質分選機，其分選篩還能尺寸超標的碎料分選出來，能進一步提高廢舊電腦殼破碎料的尺寸質量。

附圖說明

圖1為本實施例鐵雜質分選機的結構示意圖；

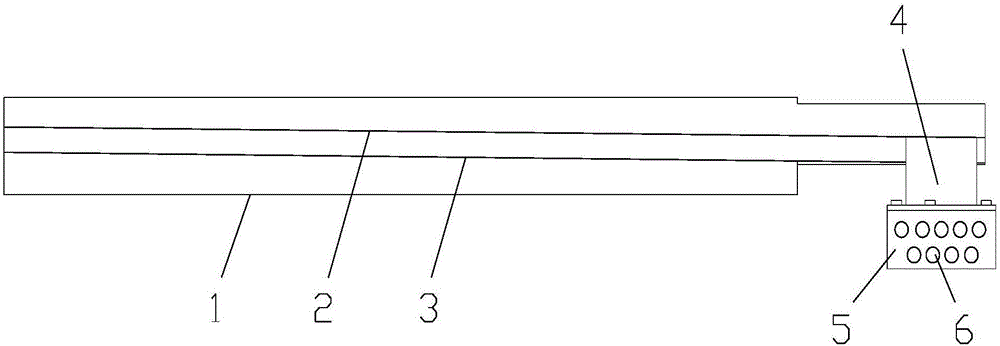

圖2為槽形框體與分選篩和接料板的組合結構示意圖；

圖3為分選篩和接料板的排料端俯視結構示意圖。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步描述。

如圖所示，本實施例鐵雜質分選機，包括槽形框體1，所述槽形框體內設置有分選篩2和接料板3，所述接料板位于分選篩的下方，所述分選篩和接料板以進料端高、排料端低的方式傾斜布置，所述分選篩和接料板的排料端分別設置有落料管4，每根落料管的端部均設置有磁選器，所述磁選器包括與落料管連接的支撐板5和水平布置在支撐板上的永磁棒6；

還包括機架7，所述機架上設置有支撐槽形框體的彈簧8，所述槽形框體的底面上設置有震動電機9。

本實施例鐵雜質分選機，其通過在分選篩和接料板的落料管上設置磁選器，碎料在經過磁選器時，碎料中的鐵質雜質即被永磁棒吸住，從而與碎料分離，可避免鐵質雜質造成產品不合格和生產設備損壞的問題。

并且本實施例鐵雜質分選機，其分選篩還能尺寸超標的碎料分選出來，能進一步提高廢舊電腦殼破碎料的尺寸質量。

本實施例中，所述永磁棒6為兩排，且下一排中的永磁棒正對上一排永磁棒的空隙，這種設置方式使得從上一排永磁棒空隙落下的碎料直接掉在下一排永磁棒上，可提高鐵雜質選出率。

本實施例中，所述槽形框體上設置有槽蓋10，所述槽蓋的端部設置有上料斗11，本改進通過槽蓋密封槽形框體，可減小分選過程中的粉塵。

本實施例中，所述槽形框體上鉸接有手柄桿12，所述手柄桿上設置有壓緊槽蓋的圓板13，槽蓋的邊部設置有與手柄桿配合的U形槽口，搬動手柄桿即可打開或壓緊槽蓋，使得對槽形框體內部的清潔維護等十分方便。

本實施例中，所述機架的底部設置有萬向輪14，設置萬向輪使得能方便的轉移本鐵雜質分選機，便于在不同的地方進行安放。

最后說明的是，以上實施例僅用以說明本實用新型的技術方案而非限制，盡管參照較佳實施例對本實用新型進行了詳細說明，本領域的普通技術人員應當理解，可以對本實用新型的技術方案進行修改或者等同替換，而不脫離本實用新型技術方案的宗旨和范圍，其均應涵蓋在本實用新型的權利要求范圍當中。
