本實用新型涉及熱熔機領域，具體為一種汽車的底座螺母專用熱熔機。

背景技術：

熱熔機由電加熱方法將加熱板熱量傳遞給上下塑料加熱件的熔接面。使其表面熔融，然后將加熱板迅速退出，將上下兩片加熱件加熱后熔融面熔合、固化、合為一體。而汽車底座上使用的螺母熱熔機的要求具有很高的局限性，它必須具有結構簡單、使用方便、體積小、易操作等特點，因此，在這里引入了一種汽車的底座螺母專用熱熔機。

技術實現要素：

本實用新型的目的在于提供一種汽車的底座螺母專用熱熔機，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種汽車的底座螺母專用熱熔機，包括螺母和機殼，所述螺母外圓柱面從左到右依次設有左螺紋和右螺紋，所述螺母端面間設有螺紋孔，所述機殼內部設有圓筒，所述圓筒一側面設有圓柱槽，所述圓柱槽底面固定連接有馬達，所述馬達連接有氣缸，所述氣缸通過螺紋與螺絲連接有隔熱塊，所述隔熱塊左側面設有光孔，所述光孔底部設有底槽，所述光孔內安裝有電熱塊，所述電熱塊一端設有圓柱擋板，所述機殼下端設有電池槽，所述電池槽內安裝有電池，所述電池槽下端設有電池蓋，所述機殼下端面設有支撐板，所述支撐板左側面設有電熱開關和氣缸開關，所述馬達、電熱塊、電熱開關和氣缸開關均與電池連接，所述電熱開關與電熱塊連接，所述氣缸開關與氣缸連接。

優選的，所述左螺紋與右螺紋之間設有卡槽。

優選的，所述機殼下端面設有卡塊槽，所述卡塊槽左側面設有矩形槽。

優選的，所述氣缸一端設有螺紋柱，所述隔熱塊右側面設有螺紋槽，所述螺紋槽與螺紋柱連接。

優選的，所述電熱塊一端設有外螺紋。

優選的，所述電池蓋一端設有卡塊，所述卡塊連接有塑料板，所述塑料板左側面設有矩形卡塊。

與現有技術相比，本實用新型的有益效果是：本實用新型設有在電熱塊一端外螺紋，電熱塊用于給螺母加熱，外螺紋用于連接電熱塊和螺母并增加兩者之間的接觸面和使螺母受熱均勻，設有電池，用于給馬達和電熱塊供電，設有氣缸和氣缸開關，可以方便螺母的進退，在汽車底座可以某些特殊位置非常實用，并設有隔熱塊，防止電熱塊的熱量對機殼和機殼內部零件產生影響，在氣缸一端設有螺紋柱并在隔熱塊一側面設有螺紋槽，方便了本裝置的拆裝，本實用新型具有攜帶使用方便、具有結構簡單、使用方便、體積小、易操作等特點。

附圖說明

圖1為本實用新型剖視圖；

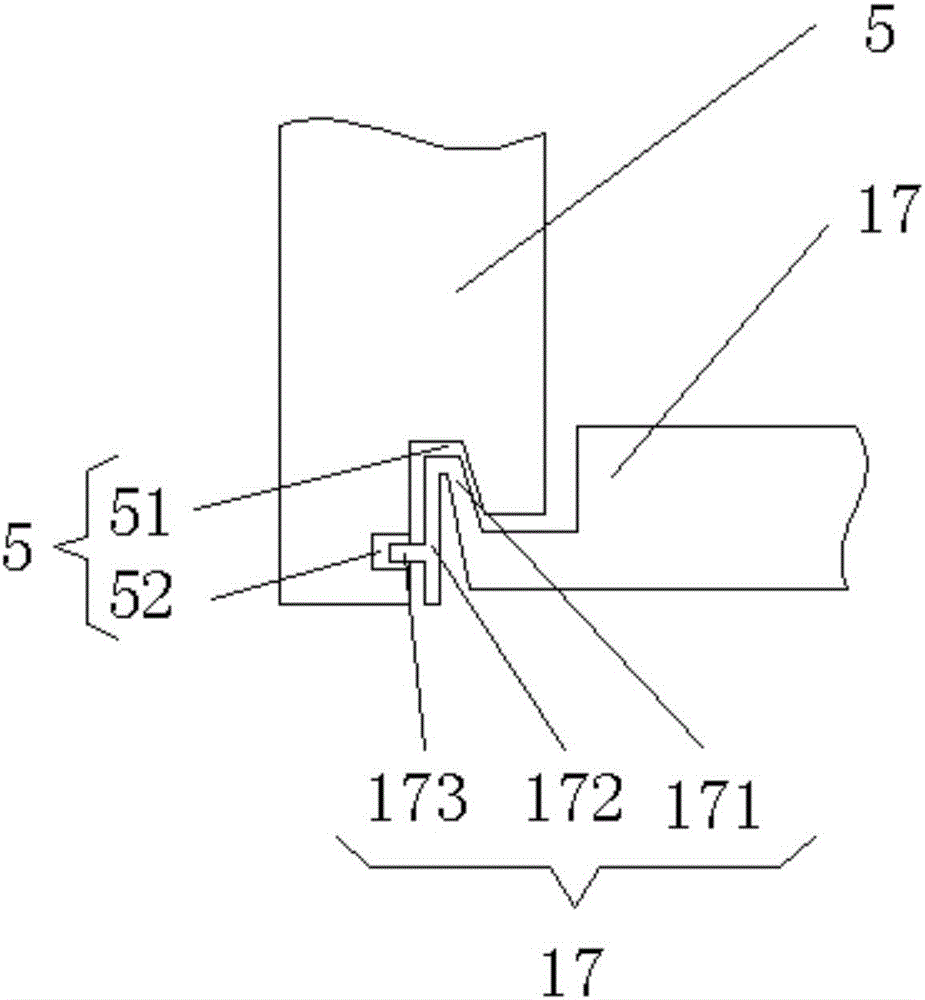

圖2為電池蓋局部視圖。

圖中：1螺母、1a卡槽、2左螺紋、3右螺紋、4螺紋孔、5機殼、51卡塊槽、52矩形槽、6圓筒、7圓柱槽、8馬達、9氣缸、91螺紋柱、10隔熱塊、101螺紋槽、11底槽、12圓柱擋板、13光孔、14電熱塊、141外螺紋、15電池槽、16電池、17電池蓋、171卡塊、172塑料板、173矩形卡塊、18支撐板、19電熱開關、20氣缸開關。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種汽車的底座螺母專 用熱熔機，包括螺母1和機殼5，所述螺母1外圓柱面從左到右依次設有左螺紋2和右螺紋3，所述螺母1端面間設有螺紋孔4，所述機殼5內部設有圓筒6，所述圓筒6一側面設有圓柱槽7，所述圓柱槽7底面固定連接有馬達8，所述馬達8連接有氣缸9，所述氣缸9通過螺紋與螺絲連接有隔熱塊10，所述隔熱塊10左側面設有光孔13，所述光孔13底部設有底槽11，所述光孔13內安裝有電熱塊14，所述電熱塊14一端設有圓柱擋板12，所述機殼5下端設有電池槽15，所述電池槽15內安裝有電池16，所述電池槽15下端設有電池蓋17，所述機殼5下端面設有支撐板18，所述支撐板18左側面設有電熱開關19和氣缸開關20，所述馬達8、電熱塊14、電熱開關19和氣缸開關20均與電池16連接，所述電熱開關19與電熱塊14連接，所述氣缸開關20與氣缸9連接，所述左螺紋2與右螺紋3之間設有卡槽1a，所述機殼5下端面設有卡塊槽51，所述卡塊槽51左側面設有矩形槽52，所述氣缸9一端設有螺紋柱91，所述隔熱塊10右側面設有螺紋槽101，所述螺紋槽101與螺紋柱91連接，所述電熱塊14一端設有外螺紋141，所述電池蓋17一端設有卡塊171，所述卡塊171連接有塑料板172，所述塑料板172左側面設有矩形卡塊173。

工作原理：將螺母1旋入外螺紋141連接，并按下電熱開關19，電熱塊14開始加熱，電熱塊14加熱完成后，將螺母1放入指定位置，關掉電熱開關19，然后旋出電熱塊14，并關掉氣缸開關20。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
