本實用新型屬于飾板技術領域，尤其是涉及一種飾板裝配裝置。

背景技術：

汽車門板的上裝飾板及嵌飾板屬畸形件，其加工部位多為曲線、圓弧位移形成的曲面，目前，傳統的加工方法是通過人工將塑料骨架與面料間噴涂膠合劑，再將二者手工壓緊后進行手工包邊。前述手工操作勞動強度大，生產效率低，工件一致性差，成品質量難以保證，殘次品及廢品率高，膠合劑污染環境，不僅增加了企業的生產成本，使其經濟效益受到影響，而且無法滿足現代化汽車行業及生產廠家大批量生產的需求。

目前推出了一種飾板裝配裝置，包括由底座、橫梁和支架構成的機架，所述機架的底座上安裝有定位胎膜，在定位胎膜周邊設置有包邊總成，所述定位胎膜底部裝有換模系統，所述對應定位胎膜的上方機架的橫梁上安裝有定位壓緊裝置、加熱裝置和送風系統，在機架兩側上設有安全光柵，機架一側外部設有電控系統。

而電控系統往往放置在箱體中，在電控系統執行時往往會發熱，這樣就會導致其超出正常執行條件下的非正常執行，因此在箱體上普遍帶有貫通式腔路來排熱，但是現場空間有限，在露天環境設置箱體也很常見，以至于露天環境下的外部的液滴就會通過貫通式腔路侵進箱體中，這樣將使得箱體中的電控系統受損。

技術實現要素：

本實用新型的目的提供一種飾板裝配裝置，避免了現有技術中露天環境下的外部的液滴就會通過貫通式腔路侵進箱體中將使得箱體中的電控系統受損的缺陷。

為了克服現有技術中的不足，本實用新型提供了一種飾板裝配裝置的解決方案，具體如下：

一種飾板裝配裝置，包括機架，在機架兩側上設有安全光柵，機架一側外部設有電控系統，所述電控系統設置在箱體中；

所述箱體P1上用合頁連接著一對蓋板P2，所述蓋板P2上開設這兩個以上的橫向的貫通式腔路P21，所述貫通式腔路P21的頂壁上帶有同水平面保持大于0的夾角的彎曲片P22，所述蓋板P2的背面的邊上連接著阻隔片P3，所述阻隔片P3含有同水平面保持大于0的夾角且面對正面的第一片狀體P31，所述朝向正面的片狀體P31的兩邊連接著第二片狀體P32，所述第一片狀體P31的底部邊壁連接在最下方的貫通式腔路P21的底部邊壁的蓋板P2的背部壁面上，所述第二片狀體P32連接在所述貫通式腔路P21兩邊的蓋板P2的背部壁面上，所述蓋板P2的底部壁面上開設有貫通洞P11，所述進氣扇P4連接在所述蓋板P2的底部壁面上并正對著所述貫通洞P11。

本實用新型在傳統的貫通式腔路架構上附加了防止外部的液滴通過貫通式腔路侵進箱體中的組件，其包括所述阻隔片P3，這樣就讓經過貫通式腔路的外部的液滴會被阻隔片P3所阻隔，這樣就能按照第一片狀體P31經過所述蓋板底部的貫通式腔路淌出。

另外所述進氣扇P4連接在所述蓋板P2的底部壁面上并正對著所 述貫通洞P11，這樣就能讓進氣扇對箱體中進氣，隨后經由貫通式腔路P21來排氣，就能夠提高箱體中的冷卻速度。

本實用新型有益效果如下：1、在傳統的貫通式腔路架構上附加了防止外部的液滴通過貫通式腔路侵進箱體中的組件，其包括所述阻隔片P3，這樣就讓經過貫通式腔路的外部的液滴會被阻隔片P3所阻隔，這樣就能按照第一片狀體P31經過所述蓋板底部的貫通式腔路淌出，以此避免液滴經由貫通式腔路侵入箱體中，保證了內部的電控系統的穩定。

2、所述進氣扇P4連接在所述蓋板P2的底部壁面上并正對著所述貫通洞P11，這樣就能讓進氣扇對箱體中進氣，隨后經由貫通式腔路P21來排氣，就能夠提高箱體中的冷卻速度。

附圖說明

圖1為本實用新型的飾板裝配裝置整體架構圖。

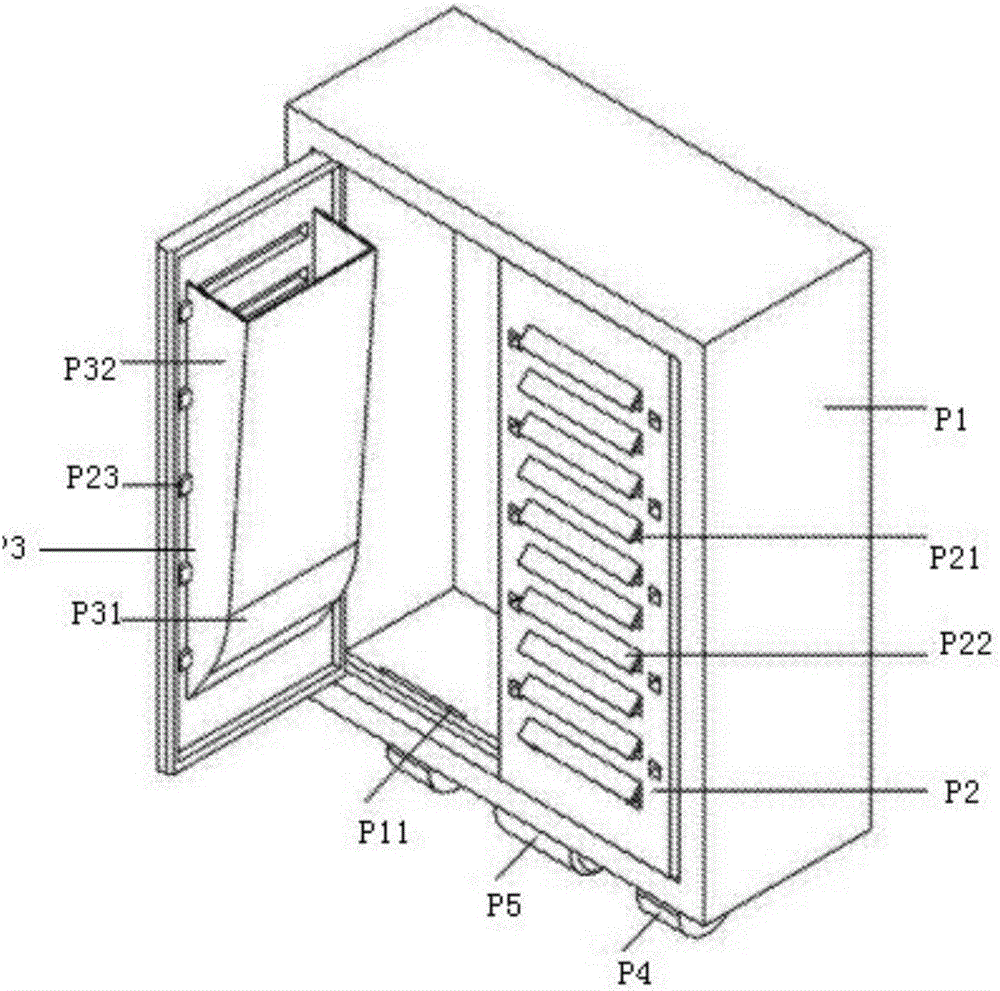

圖2為箱體的結構示意圖。

具體實施方式

下面結合實施例對本專利作進一步詳細說明。

如圖1-圖2所示，飾板裝配裝置，包括機架，在機架兩側上設有安全光柵，機架一側外部設有電控系統，所述電控系統設置在箱體中；

所述箱體P1上用合頁連接著一對蓋板P2，所述蓋板P2上開設這兩個以上的橫向的貫通式腔路P21，所述貫通式腔路P21的頂壁上帶有同水平面保持大于0的夾角的彎曲片P22，所述蓋板P2的背面 的邊上連接著阻隔片P3，所述阻隔片P3含有同水平面保持大于0的夾角且面對正面的第一片狀體P31，所述朝向正面的片狀體P31的兩邊連接著第二片狀體P32，所述第一片狀體P31的底部邊壁連接在最下方的貫通式腔路P21的底部邊壁的蓋板P2的背部壁面上，所述第二片狀體P32連接在所述貫通式腔路P21兩邊的蓋板P2的背部壁面上，所述蓋板P2的底部壁面上開設有貫通洞P11，所述進氣扇P4連接在所述蓋板P2的底部壁面上并正對著所述貫通洞P11。

本實用新型在傳統的貫通式腔路架構上附加了防止外部的液滴通過貫通式腔路侵進箱體中的組件，其包括所述阻隔片P3，這樣就讓經過貫通式腔路的外部的液滴會被阻隔片P3所阻隔，這樣就能按照第一片狀體P31經過所述蓋板底部的貫通式腔路淌出。

另外所述進氣扇P4連接在所述蓋板P2的底部壁面上并正對著所述貫通洞P11，這樣就能讓進氣扇對箱體中進氣，隨后經由貫通式腔路P21來排氣，就能夠提高箱體中的冷卻速度。

所述貫通洞P11為柱狀或條狀。

以上所述，僅是本實用新型的較佳實施例而已，并非對本實用新型作任何形式上的限制，雖然本實用新型已以較佳實施例揭露如上，然而并非用以限定本實用新型，任何熟悉本專業的技術人員，在不脫離本實用新型技術方案范圍內，當可利用上述揭示的技術內容做出些許更動或修飾為等同變化的等效實施例，但凡是未脫離本實用新型技術方案內容，依據本實用新型的技術實質，在本實用新型的精神和原則之內，對以上實施例所作的任何簡單的修改、等同替換與改進等， 均仍屬于本實用新型技術方案的保護范圍之內。
