本技術涉及注塑模具，尤其涉及一種易清理注塑模具。

背景技術：

1、模具是用來制作成型物品的工具，主要通過所成型材料物理狀態的改變來實現物品外形的加工，其中，用于注塑成型的模具被稱為注塑模具，注塑模具是一種生產塑膠制品的工具，也是賦予塑膠制品完整結構和精確尺寸的工具。

2、在注塑成型過程中，由于原料生產過程中的污染、模具本身存在一些缺陷或注塑工藝控制不當等等原因，都會導致注塑模具內部存在一些雜質，而如果不及時進行清理，會導致后續產品出現瑕疵，影響產品質量，還會造成堵塞等問題，降低生產效率。

3、因此，本領域技術人員提供了一種易清理注塑模具，以解決上述背景技術中提出的問題。

技術實現思路

1、本
技術實現要素：
的目的是為了解決現有技術中存在的缺點，而提出的一種易清理注塑模具，可通過螺紋絲桿和二號電動伸縮桿帶動毛刷左右上下移動，對下模具內底部進行清理，通過二號電機帶動筒狀清潔刷轉動，對下模具側壁進行清理，可通過風機將清理下的灰塵和雜質等吸入收集箱內部集中處理。

2、為實現上述目的，本實用新型內容提供了如下技術方案：

3、一種易清理注塑模具，包括底座，所述底座上端轉動連接有下模具，所述底座一側前后端均固定連接有連接板，兩側所述連接板之間設置有螺紋絲桿，所述螺紋絲桿外壁螺紋連接有滑動座，所述滑動座上端設置有三號電動伸縮桿，所述三號電動伸縮桿輸出端固定連接有筒狀清潔刷，所述筒狀清潔刷遠離三號電動伸縮桿的一端固定連接有毛刷；

4、所述底座上端一側設置有收集箱，所述收集箱兩側均設置有管道，所述管道一側設置有風機，所述管道遠離風機的一側設置有吸塵口；

5、通過上述技術方案，通過螺紋絲桿的設置便于在發生轉動時帶動滑動座的移動，進而可使得筒狀清潔刷與毛刷在下模具內部左右移動，可更好地對其內底部進行清理，通過三號電動伸縮桿的設置便于帶動筒狀清潔刷和毛刷的移動，直至毛刷與下模具內底部接觸，通過筒狀清潔刷的設置便于對下模具側壁進行清理，通過毛刷的設置便于對下模具的內底部進行清理，通過收集箱的設置便于收集清理下來的灰塵和雜質，通過風機的設置便于將灰塵和雜質通過管道吸入收集箱內部。

6、進一步地，一側所述連接板遠離螺紋絲桿的一側設置有一號電機，所述一號電機輸出端貫穿一側連接板并與螺紋絲桿固定連接；

7、通過上述技術方案，通過一號電機的設置便于帶動螺紋絲桿轉動，進而使得滑動座發生移動。

8、進一步地，所述滑動座上端兩側均固定連接有二號電動伸縮桿，所述二號電動伸縮桿輸出端與三號電動伸縮桿固定連接；

9、通過上述技術方案，通過二號電動伸縮桿的設置便于在其伸出或收回時帶動毛刷上下移動。

10、進一步地，所述三號電動伸縮桿遠離筒狀清潔刷的一側設置有二號電機，所述二號電機輸出端與三號電動伸縮桿固定連接；

11、通過上述技術方案，通過二號電機的設置便于帶動三號電動伸縮桿轉動，進而帶動筒狀清潔刷發生轉動。

12、進一步地，所述底座內部開設有放置槽，所述放置槽內底部一側固定連接有下轉動座，所述下模具下端兩側均固定連接有上轉動座；

13、通過上述技術方案，通過下轉動座和上轉動的設置便于與四號電動伸縮桿配合，帶動下模具傾斜。

14、進一步地，所述上轉動座下端轉動連接有四號電動伸縮桿，所述四號電動伸縮桿遠離上轉動座的一側與下轉動座轉動連接；

15、通過上述技術方案，通過四號電動伸縮桿的設置便于在伸出時帶動下模具的傾斜。

16、進一步地，所述收集箱遠離風機的一側設置有放置座，所述放置座上端內部與管道活動連接；

17、通過上述技術方案，通過放置座的設置便于在不吸塵時放置管道。

18、進一步地，所述底座上端四角處均固定連接有一號電動伸縮桿，所述一號電動伸縮桿的輸出端固定連接有活動板，所述活動板下端固定連接有上模具，所述活動板上端中心處設置有注料口；

19、通過上述技術方案，通過一號電動伸縮桿的設置便于在收回時帶動上模具下降，完成注塑成型，通過注料口的設置便于向其內部注入材料。

20、本實用新型內容具有如下有益效果：

21、1、本實用新型內容提出的一種易清理注塑模具，相比于現有的注塑模具，通過筒狀清潔刷和毛刷的設置便于清理下模具，打開一號電機帶動螺紋絲桿進行轉動，進而可使得滑動座發生移動，三號電動伸縮桿伸出，帶動筒狀清潔刷和毛刷向下模具內部移動，直至毛刷貼合下模具內底部，二號電動伸縮桿伸出收回，可帶動毛刷上下移動，滑動座在螺紋絲桿上移動，可帶動毛刷左右移動，更加全面地對下模具的內底部進行清理，移動筒狀清潔刷使其與下模具內側壁貼合，啟動二號電機帶動筒狀清潔刷發生轉動，方便對下模具側壁進行清理。

22、2、本實用新型內容提出的一種易清理注塑模具，相比于現有的注塑模具，通過風機的設置便于將下模具腔內的灰塵和雜質等吸入收集箱內部，完成清理后，取下吸塵口對準下模具內部，啟動風機將其內部被清理下的灰塵和雜質等吸入處理箱內部，雜質落入箱內的收集抽屜，由工作人員集中進行處理即可。

23、3、本實用新型內容提出的一種易清理注塑模具，相比于現有的注塑模具，通過螺紋絲桿和二號電動伸縮桿的設置便于帶動毛刷左右上下移動，對下模具內底部進行清理，通過二號電機帶動筒狀清潔刷轉動，對下模具側壁進行清理，通過風機的設置便于將清理下的灰塵和雜質等吸入收集箱內部集中處理。

技術特征：

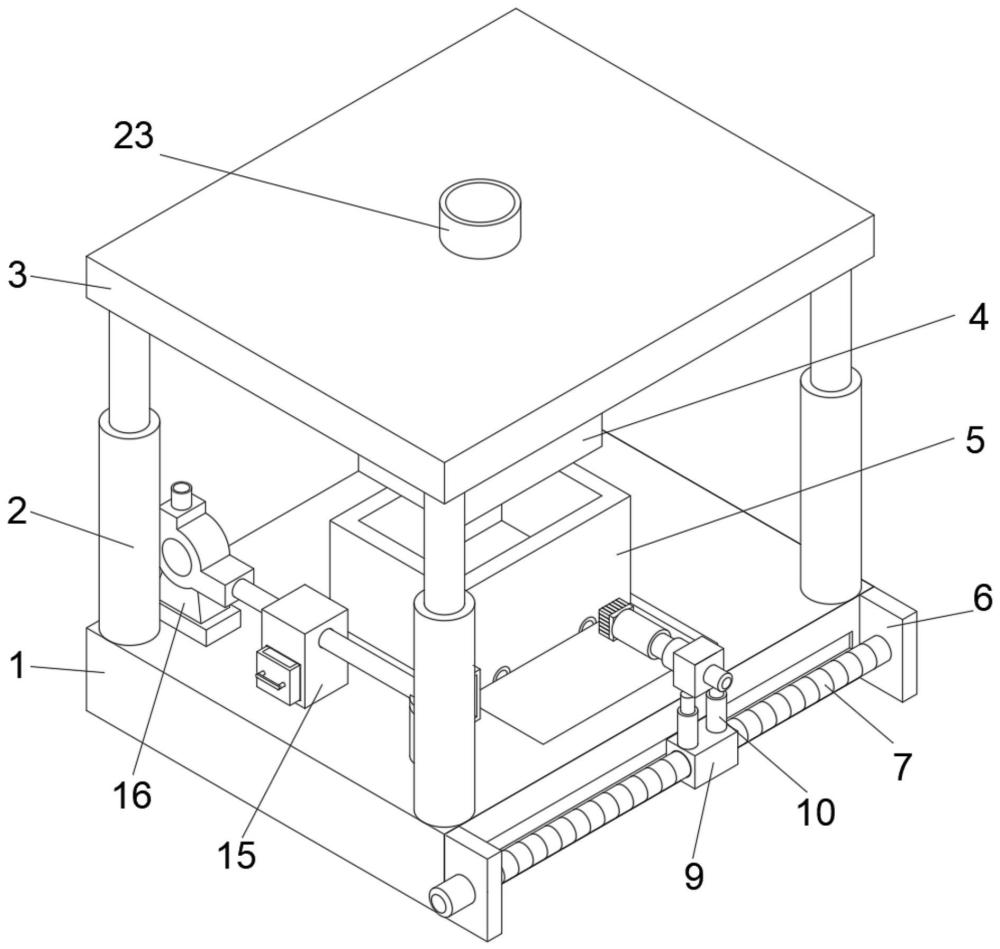

1.一種易清理注塑模具，包括底座（1），其特征在于：所述底座（1）上端轉動連接有下模具（5），所述底座（1）一側前后端均固定連接有連接板（6），兩側所述連接板（6）之間設置有螺紋絲桿（7），所述螺紋絲桿（7）?外壁螺紋連接有滑動座（9），所述滑動座（9）上端設置有三號電動伸縮桿（11），所述三號電動伸縮桿（11）輸出端固定連接有筒狀清潔刷（13），?所述筒狀清潔刷（13）遠離三號電動伸縮桿（11）的一端固定連接有毛刷（14）；

2.根據權利要求1所述的一種易清理注塑模具，其特征在于：一側所述?連接板（6）遠離螺紋絲桿（7）的一側設置有一號電機（8），所述一號電機?（8）輸出端貫穿一側連接板（6）并與螺紋絲桿（7）固定連接。

3.根據權利要求1所述的一種易清理注塑模具，其特征在于：所述滑動?座（9）上端兩側均固定連接有二號電動伸縮桿（10），所述二號電動伸縮桿?（10）輸出端與三號電動伸縮桿（11）固定連接。

4.根據權利要求1所述的一種易清理注塑模具，其特征在于：所述三號?電動伸縮桿（11）遠離筒狀清潔刷（13）的一側設置有二號電機（12），所?述二號電機（12）輸出端與三號電動伸縮桿（11）固定連接。

5.根據權利要求1所述的一種易清理注塑模具，其特征在于：所述底座?（1）內部開設有放置槽（24），所述放置槽（24）內底部一側固定連接有下?轉動座（22），所述下模具（5）下端兩側均固定連接有上轉動座（20）。

6.根據權利要求5所述的一種易清理注塑模具，其特征在于：所述上轉動座（20）下端轉動連接有四號電動伸縮桿（21），所述四號電動伸縮桿（21）

7.根據權利要求1所述的一種易清理注塑模具，其特征在于：所述收集?箱（15）遠離風機（16）的一側設置有放置座（18），所述放置座（18）上?端內部與管道（17）活動連接。

8.根據權利要求1所述的一種易清理注塑模具，其特征在于：所述底座?（1）上端四角處均固定連接有一號電動伸縮桿（2），所述一號電動伸縮桿?（2）的輸出端固定連接有活動板（3），所述活動板（3）下端固定連接有上?模具（4），所述活動板（3）上端中心處設置有注料口（23）。

技術總結
本技術涉及注塑模具技術領域，公開了一種易清理注塑模具，包括底座，所述底座上端轉動連接有下模具，所述底座一側前后端均固定連接有連接板，兩側所述連接板之間設置有螺紋絲桿，所述螺紋絲桿外壁螺紋連接有滑動座，所述滑動座上端設置有三號電動伸縮桿，所述三號電動伸縮桿輸出端固定連接有筒狀清潔刷，所述筒狀清潔刷遠離三號電動伸縮桿的一端固定連接有毛刷，所述底座上端一側設置有收集箱。本技術中，可通過螺紋絲桿和二號電動伸縮桿帶動毛刷左右上下移動，對下模具內底部進行清理，通過二號電機帶動筒狀清潔刷轉動，對下模具側壁進行清理，可通過風機將清理下的灰塵和雜質等吸入收集箱內部集中處理。

技術研發人員：吳林喜,何健,謝彩仙
受保護的技術使用者：青島恒亞模具有限公司
技術研發日：20240221
技術公布日：2025/4/28
