本技術涉及克拉管生成，具體涉及一種克拉管生成用脫模機構。

背景技術：

1、克拉管即熱態纏繞成型高密度聚乙烯纏繞結構壁管。該壁管是以高密度聚乙烯樹脂為主要原材料，采用熱態纏繞型工藝，以聚丙烯單壁波紋管為支撐結構制成具有較高抗外壓能力的特殊結構壁管材，克拉管包括主管體和纏繞在其外側面的加強管(有的地方也叫pp波紋管或纏繞管)，加強管包括芯管和外套體，外套體包裹在芯管的外側面。克拉管一般都在圓柱形的模具上成型的，成型后克拉管還是包裹在模具的外側面上的，所以需要對其進行脫模。針對現有技術存在以下問題：

2、現有的一般的脫模方法是將克拉管放置在一組滑輪上，然后將模具的一端固定，用動力拉動進行脫模，在拉力的過程中，克拉管容易出現位移滑動的現象，從而影響脫模的效果，其次，克拉管在脫模時，單方面的拉力使得脫模的效率減慢，降低脫模的速度。

技術實現思路

1、本實用新型提供一種克拉管生成用脫模機構，以解決上述背景技術中存在的問題。

2、為解決上述技術問題，本實用新型所采用的技術方案是：

3、一種克拉管生成用脫模機構，包括工作臺，所述工作臺的頂部前側固定連接有u形板，所述u形板豎直方向的內壁設置有收卷機構，所述收卷機構的后側設置有模具組件，所述工作臺的頂部設置有u形架板，所述u形架板豎直方向外壁左右兩端分別設置有夾持機構，所述模具組件的外壁后側設置在兩個夾持機構的內部，所述工作臺的后端中側固定連接有l(wèi)形托板，所述l形托板的頂部設置有驅動機構，所述工作臺的頂部中側開設有移動槽，所述驅動機構的前側貫穿至移動槽的內部，所述工作臺的外壁左右兩端分別固定連接有限位滑軌，所述u形架板豎直方向外壁底部的左右兩端分別固定連接有l(wèi)形板，兩個所述l形板的內壁均設置在兩個限位滑軌的外壁，所述工作臺的外壁設置有控制面板。

4、本實用新型技術方案的進一步改進在于：所述收卷機構包括驅動電機一，所述驅動電機一的輸出端固定連接有收卷?xiàng)U，所述收卷?xiàng)U的右端轉動連接有軸承一，所述收卷?xiàng)U外壁中部的左右兩側分別固定連接有安裝盤34，所述收卷?xiàng)U的外壁中部纏繞連接有拉繩，所述拉繩的后端固定連接有固定環，所述固定環的內壁套接有卡環，所述卡環的后端固定連接有連接盤。

5、本實用新型技術方案的進一步改進在于：所述驅動電機一遠離輸出軸的一端與u形板的內壁左側固定連接，所述軸承一的右端與u形板的內壁右側固定連接。

6、本實用新型技術方案的進一步改進在于：所述模具組件包括內模具，所述內模具的前端固定連接有限位盤，所述限位盤的前端中心處固定連接有安裝套管，所述安裝套管的上下兩端分別開設有上下貫通的插孔所述安裝套管和連接盤的連接處設置有插銷，所述插銷的外壁底部設置有螺紋，所述插銷的外壁底部螺紋連接有螺母。

7、本實用新型技術方案的進一步改進在于：所述連接盤的頂部開設有上下貫通的連通孔，所述連接盤的外壁與安裝套管的內部卡合。

8、本實用新型技術方案的進一步改進在于：所述驅動機構包括驅動電機二，所述驅動電機二的輸出軸固定連接有絲杠，所述絲杠的前端轉動連接有軸承二，所述軸承二的前端與移動槽的內壁前側固定連接。

9、本實用新型技術方案的進一步改進在于：所述u形架板橫向面的底部固定連接有移動塊，所述絲杠的外壁貫穿移動塊中部的前后兩端且之間螺紋連接，兩個所述l形板的豎直方向的內壁均固定連接有滑塊，所述滑塊的外壁與限位滑軌的內壁滑動連接。

10、本實用新型技術方案的進一步改進在于：所述夾持機構包括液壓缸，所述液壓缸的輸出端貫穿至u形架板豎直方向的內壁且固定連接有推桿，所述推桿靠近驅動機構的一端固定連接有弧形夾板，所述弧形夾板的內壁等距陣列設置有若干個緩沖弧墊，左側所述弧形夾板外壁的上下兩側分別固定連接有定位板，右側所述弧形夾板外壁的上下兩側分別固定連接有磁力板，所述定位板遠離推桿的一端等距陣列固定連接有若干個鐵塊，所述磁力板遠離弧形夾板的一端矩形陣列開設有與鐵塊數量相同且大小一致的卡槽，所述鐵塊的外壁與卡槽的內壁磁吸連接。

11、由于采用了上述技術方案，本實用新型相對現有技術來說，取得的技術進步是：

12、1、本實用新型提供一種克拉管生成用脫模機構，采用收卷機構、模具組件和夾持機構之間的配合，通過夾持機構中的弧形夾板對克拉管的外壁進行夾持，使得緩沖弧墊與克拉管管壁上的卡合，防止在脫模的過程中克拉管發生位移的情況，同時通過插銷和螺母，將收卷機構中的連接盤與模具組件中的安裝套管進行連接，為接下來的脫模做準備，解決了現有的一般的脫模方法是將克拉管放置在一組滑輪上，然后將模具的一端固定，用動力拉動進行脫模，在拉力的過程中，克拉管容易出現位移滑動的現象，從而影響脫模的效果的問題，達到了通過對克拉管壁進行夾持固定，表面出現脫模中出現位移的情況，提高脫模的效果有益效果。

13、2、本實用新型提供一種克拉管生成用脫模機構，采用驅動機構、u形架板、限位滑軌和l形板之間的配合，通過驅動機構中的驅動電機二帶動絲杠進行轉動，使得滑塊沿著限位滑軌進行移動，從而通過u形架板底部的移動塊沿著絲杠的外壁移動，從而帶動u形架板向后移動，結合收卷機構帶動模具組件向前拉動，使得能夠快速的對克拉管進行脫模，解決了克拉管在脫模時，單方面的拉力使得脫模的效率減慢，降低脫模的速度的問題，達到了通過相反方向力的拉動，提高脫模的速度有益效果。

技術特征：

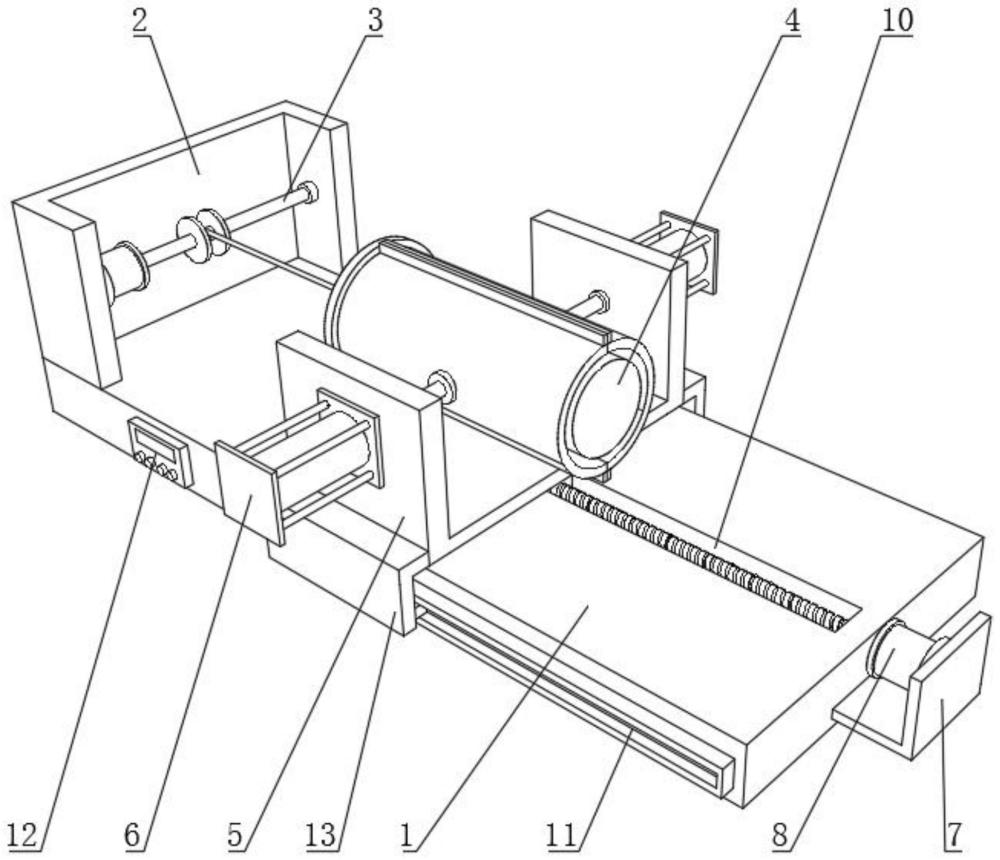

1.一種克拉管生成用脫模機構，包括工作臺(1)，其特征在于：所述工作臺(1)的頂部前側固定連接有u形板(2)，所述u形板(2)豎直方向的內壁設置有收卷機構(3)，所述收卷機構(3)的后側設置有模具組件(4)，所述工作臺(1)的頂部設置有u形架板(5)，所述u形架板(5)豎直方向外壁左右兩端分別設置有夾持機構(6)，所述模具組件(4)的外壁后側設置在兩個夾持機構(6)的內部，所述工作臺(1)的后端中側固定連接有l(wèi)形托板(7)，所述l形托板(7)的頂部設置有驅動機構(8)，所述工作臺(1)的頂部中側開設有移動槽(10)，所述驅動機構(8)的前側貫穿至移動槽(10)的內部，所述工作臺(1)的外壁左右兩端分別固定連接有限位滑軌(11)，所述u形架板(5)豎直方向外壁底部的左右兩端分別固定連接有l(wèi)形板(13)，兩個所述l形板(13)的內壁均設置在兩個限位滑軌(11)的外壁，所述工作臺(1)的外壁設置有控制面板(12)。

2.根據權利要求1所述的一種克拉管生成用脫模機構，其特征在于：所述收卷機構(3)包括驅動電機一(31)，所述驅動電機一(31)的輸出端固定連接有收卷?xiàng)U(32)，所述收卷?xiàng)U(32)的右端轉動連接有軸承一(33)，所述收卷?xiàng)U(32)外壁中部的左右兩側分別固定連接有安裝盤（34），所述收卷?xiàng)U(32)的外壁中部纏繞連接有拉繩(35)，所述拉繩(35)的后端固定連接有固定環(36)，所述固定環(36)的內壁套接有卡環(38)，所述卡環(38)的后端固定連接有連接盤(37)。

3.根據權利要求2所述的一種克拉管生成用脫模機構，其特征在于：所述驅動電機一(31)遠離輸出軸的一端與u形板(2)的內壁左側固定連接，所述軸承一(33)的右端與u形板(2)的內壁右側固定連接。

4.根據權利要求1所述的一種克拉管生成用脫模機構，其特征在于：所述模具組件(4)包括內模具(41)，所述內模具(41)的前端固定連接有限位盤(42)，所述限位盤(42)的前端中心處固定連接有安裝套管(43)，所述安裝套管(43)的上下兩端分別開設有上下貫通的插孔(430)所述安裝套管(43)和連接盤(37)的連接處設置有插銷(14)，所述插銷(14)的外壁底部設置有螺紋(140)，所述插銷(14)的外壁底部螺紋連接有螺母(15)。

5.根據權利要求2所述的一種克拉管生成用脫模機構，其特征在于：所述連接盤(37)的頂部開設有上下貫通的連通孔(370)，所述連接盤(37)的外壁與安裝套管(43)的內部卡合。

6.根據權利要求5所述的一種克拉管生成用脫模機構，其特征在于：所述驅動機構(8)包括驅動電機二(81)，所述驅動電機二(81)的輸出軸固定連接有絲杠(82)，所述絲杠(82)的前端轉動連接有軸承二(83)，所述軸承二(83)的前端與移動槽(10)的內壁前側固定連接。

7.根據權利要求6所述的一種克拉管生成用脫模機構，其特征在于：所述u形架板(5)橫向面的底部固定連接有移動塊(51)，所述絲杠(82)的外壁貫穿移動塊(51)中部的前后兩端且之間螺紋連接，兩個所述l形板(13)的豎直方向的內壁均固定連接有滑塊(131)，所述滑塊(131)的外壁與限位滑軌(11)的內壁滑動連接。

8.根據權利要求1所述的一種克拉管生成用脫模機構，其特征在于：所述夾持機構(6)包括液壓缸(61)，所述液壓缸(61)的輸出端貫穿至u形架板(5)豎直方向的內壁且固定連接有推桿(62)，所述推桿(62)靠近驅動機構(8)的一端固定連接有弧形夾板(63)，所述弧形夾板(63)的內壁等距陣列設置有若干個緩沖弧墊(66)，左側所述弧形夾板(63)外壁的上下兩側分別固定連接有定位板(64)，右側所述弧形夾板(63)外壁的上下兩側分別固定連接有磁力板(65)，所述定位板(64)遠離推桿(62)的一端等距陣列固定連接有若干個鐵塊(641)，所述磁力板(65)遠離弧形夾板(63)的一端矩形陣列開設有與鐵塊(641)數量相同且大小一致的卡槽(650)，所述鐵塊(641)的外壁與卡槽(650)的內壁磁吸連接。

技術總結
本技術公開了一種克拉管生成用脫模機構，涉及克拉管生成技術領域，包括工作臺，所述工作臺的頂部前側固定連接有U形板，所述U形板豎直方向的內壁設置有收卷機構，所述收卷機構的后側設置有模具組件，所述工作臺的頂部設置有U形架板，所述U形架板豎直方向外壁左右兩端分別設置有夾持機構，所述L形托板的頂部設置有驅動機構，所述工作臺的頂部中側開設有移動槽，所述工作臺的外壁左右兩端分別固定連接有限位滑軌，所述U形架板豎直方向外壁底部的左右兩端分別固定連接有L形板。本技術通過夾持機構中的弧形夾板對克拉管的外壁進行夾持，使得緩沖弧墊與克拉管管壁上的卡合，防止在脫模的過程中克拉管發生位移的情況。

技術研發人員：孟凡凱,高梅紅,周肖林
受保護的技術使用者：山東盛通建材有限公司
技術研發日：20240417
技術公布日：2025/3/20
