本發明涉及篩分設備，特別是一種塑膠地板生產用基布振動顆粒分層裝置。

背景技術：

1、塑膠地板和橡膠地板廣泛應用于商場、醫院、辦公場所等公共區域，其具有耐磨、降噪、不易變形等優點，在上述材質地板的制作過程中，不同規格的原料顆粒會影響地板的美觀度和穩定性。選用規格較大的原料顆粒，能讓地板具有隨機紋路，更加美觀；選用規格較小的原料顆粒，則可使地板具有更高的穩定性。通常不同規格的原料顆粒是混合在一起的，所以需要對其進行分層，將大顆粒篩分至上層作為地板正面，呈現隨機紋理以增加美觀度；小顆粒篩分至下層作為地板背面，使其更為結實穩定。現有的篩分設備通過將原料顆粒均勻撒在基布上，再對基布進行振動以實現分層效果。然而，這種方式會使基布和振動源的振動頻率相差較大，導致基布不能時刻跟隨振動源，進而導致振動分層效果不佳，最終影響產品品質。

技術實現思路

1、本部分目的在于概述實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本申請的說明書摘要和發明名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。

2、鑒于上述或現有技術中存在的問題，提出了本發明，其能解決基布與振動源振動頻率相差較大的導致原料顆粒振動分層效果不佳的技術問題。

3、為解決上述技術問題，本發明提供如下技術方案：一種塑膠地板生產用基布振動顆粒分層裝置，其包括工作臺，所述工作臺上方設有用于承載原料顆粒的基布，所述工作臺一側設有用于將基布按指定方向移動的輸送組件，所述工作臺一側設有用于將原料顆粒撒在基布上的下料組件，所述工作臺另一側設有將原料顆粒軟化并壓合成型的成型組件，所述下料組件和成型組件之間設有用于將落入基布上的原料顆粒振動分層的振動組件；

4、所述振動組件包括位于基布底部并與基布下表面相接觸的同步連接件，所述工作臺上設有用于驅動同步連接件振動的第一振動件，所述同步連接件與基布相接觸的位置設有通氣口，所述同步連接件一側設有抽氣泵，所述抽氣泵抽取同步連接件內的空氣，使通氣口處產生負壓，能夠吸附基布跟隨同步連接件進行同步振動。

5、作為本發明所述一種塑膠地板生產用基布振動顆粒分層裝置的優選方案，其中：所述同步連接件為若干個，沿基布移動方向均勻分布，形狀為圓筒狀且每個所述同步連接件能夠各自轉動，所述通氣口為若干個且沿同步連接件周向均勻開設，相鄰兩個通氣口之間形成支撐部，所述振動組件還包括若干個形狀為圓筒狀的連接管，所述連接管的位置和數量與同步連接件相對應，每個所述連接管一端分別位于其對應的同步連接件內且與同步連接件內壁緊密接觸，所述連接管位于同步連接件內的部分開設有吸氣口，所述吸氣口的形狀和大小與通氣口相對應。

6、作為本發明所述一種塑膠地板生產用基布振動顆粒分層裝置的優選方案，其中：若干所述同步連接件分為兩組，兩組所述同步連接件穿插分布，且兩組所述同步連接件與連接管相連接的一端方向相反。

7、作為本發明所述一種塑膠地板生產用基布振動顆粒分層裝置的優選方案，其中：所述連接管與第一振動件相連接，所述連接管位于同步連接件外的一端均連接有軟管，位于同一側的所述軟管通過聯通管與抽氣泵相連，所述抽氣泵位于工作臺上。

8、作為本發明所述一種塑膠地板生產用基布振動顆粒分層裝置的優選方案，其中：所述同步連接件遠離軟管的一端連接有套筒，位于同一側的所述套筒一端連接有驅動組件，所述驅動組件底部與第二振動件相連接，所述驅動組件底部通過若干伸縮桿與工作臺相連接，所述第二振動件和第一振動件共同作用使驅動組件、套筒、連接管以及同步連接件同步振動。

9、作為本發明所述一種塑膠地板生產用基布振動顆粒分層裝置的優選方案，其中：每個所述驅動組件均包括與套筒固定連接的鏈輪，所述鏈輪通過鏈條同步傳動并連接有第一電機，所述第一電機底部固定連接有振動板，所述振動板通過若干伸縮桿與工作臺相連接。

10、作為本發明所述一種塑膠地板生產用基布振動顆粒分層裝置的優選方案，其中：兩組所述同步連接件的初始位置不同，其中一組同步連接件的通氣口旋轉至與吸氣口位置相對應時，另一組同步連接件的支撐部旋轉至與吸氣口位置相對應。

11、作為本發明所述一種塑膠地板生產用基布振動顆粒分層裝置的優選方案，其中：其中一個所述第一振動件的長軸端點與連接管接觸時，另一個所述第一振動件的短軸端點與連接管接觸，使兩組同步連接件交替振動。

12、作為本發明所述一種塑膠地板生產用基布振動顆粒分層裝置的優選方案，其中：兩個所述第一振動件通過第一傳動組件同步傳動，位于同一側的第一振動件和第二振動件通過第二傳動組件同步傳動。

13、作為本發明所述一種塑膠地板生產用基布振動顆粒分層裝置的優選方案，其中：所述第一傳動組件和第二傳動組件通過第二電機同步傳動，所述第二電機位于工作臺上。

14、本發明的有益效果：通過在同步連接件上開設通氣口，再配合抽氣泵使通氣口處產生負壓，能夠對振動中的基布進行吸附，極大程度減少了基布與振動源的頻率差異，使基布上的原料顆粒受到的振動力更加均衡，進而提升分層效果；通過采用多個滾動式的同步連接件，能夠減少基布在移動過程中承受的摩擦力，進而提升基布使用壽命。

技術特征：

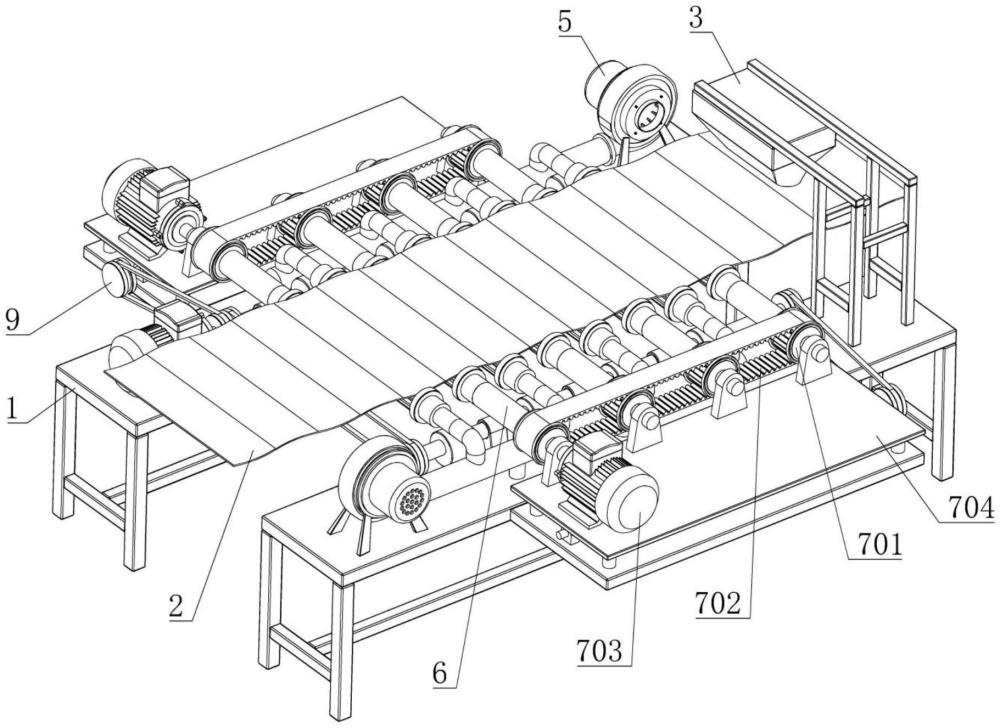

1.一種塑膠地板生產用基布振動顆粒分層裝置，其特征在于：包括工作臺(1)，所述工作臺(1)上方設有用于承載原料顆粒的基布(2)，所述工作臺(1)一側設有用于將基布(2)按指定方向移動的輸送組件，所述工作臺(1)一側設有用于將原料顆粒撒在基布(2)上的下料組件(3)，所述工作臺(1)另一側設有將原料顆粒軟化并壓合成型的成型組件，所述下料組件(3)和成型組件之間設有用于將落入基布(2)上的原料顆粒振動分層的振動組件(4)；

2.如權利要求1所述的塑膠地板生產用基布振動顆粒分層裝置，其特征在于：所述同步連接件(401)為若干個，沿基布(2)移動方向均勻分布，形狀為圓筒狀且每個所述同步連接件(401)能夠各自轉動，所述通氣口(402)為若干個且沿同步連接件(401)周向均勻開設，相鄰兩個通氣口(402)之間形成支撐部(403)，所述振動組件(4)還包括若干個形狀為圓筒狀的連接管(404)，所述連接管(404)的位置和數量與同步連接件(401)相對應，每個所述連接管(404)一端分別位于其對應的同步連接件(401)內且與同步連接件(401)內壁緊密接觸，所述連接管(404)位于同步連接件(401)內的部分開設有吸氣口(405)，所述吸氣口(405)的形狀和大小與通氣口(402)相對應。

3.如權利要求2所述的塑膠地板生產用基布振動顆粒分層裝置，其特征在于：若干所述同步連接件(401)分為兩組，兩組所述同步連接件(401)穿插分布，且兩組所述同步連接件(401)與連接管(404)相連接的一端方向相反。

4.如權利要求3所述的塑膠地板生產用基布振動顆粒分層裝置，其特征在于：所述連接管(404)與第一振動件(406)相連接，所述連接管(404)位于同步連接件(401)外的一端均連接有軟管(501)，位于同一側的所述軟管(501)通過聯通管(502)與抽氣泵(5)相連，所述抽氣泵(5)位于工作臺(1)上。

5.如權利要求4所述的塑膠地板生產用基布振動顆粒分層裝置，其特征在于：所述同步連接件(401)遠離軟管(501)的一端連接有套筒(6)，位于同一側的所述套筒(6)一端連接有驅動組件(7)，所述驅動組件(7)底部與第二振動件(407)相連接，所述驅動組件(7)底部通過若干伸縮桿(101)與工作臺(1)相連接，所述第二振動件(407)和第一振動件(406)共同作用使驅動組件(7)、套筒(6)、連接管(404)以及同步連接件(401)同步振動。

6.如權利要求5所述的塑膠地板生產用基布振動顆粒分層裝置，其特征在于：每個所述驅動組件(7)均包括與套筒(6)固定連接的鏈輪(701)，所述鏈輪(701)通過鏈條(702)同步傳動并連接有第一電機(703)，所述第一電機(703)底部固定連接有振動板(704)，所述振動板(704)通過若干伸縮桿(101)與工作臺(1)相連接。

7.如權利要求5所述的塑膠地板生產用基布振動顆粒分層裝置，其特征在于：兩組所述同步連接件(401)的初始位置不同，其中一組同步連接件(401)的通氣口(402)旋轉至與吸氣口(405)位置相對應時，另一組同步連接件(401)的支撐部(403)旋轉至與吸氣口(405)位置相對應。

8.如權利要求6或7所述的塑膠地板生產用基布振動顆粒分層裝置，其特征在于：其中一個所述第一振動件(406)的長軸端點與連接管(404)接觸時，另一個所述第一振動件(406)的短軸端點與連接管(404)接觸，使兩組同步連接件(401)交替振動。

9.如權利要求8所述的塑膠地板生產用基布振動顆粒分層裝置，其特征在于：兩個所述第一振動件(406)通過第一傳動組件(8)同步傳動，位于同一側的第一振動件(406)和第二振動件(407)通過第二傳動組件(9)同步傳動。

10.如權利要求9所述的塑膠地板生產用基布振動顆粒分層裝置，其特征在于：所述第一傳動組件(8)和第二傳動組件(9)通過第二電機(10)同步傳動，所述第二電機(10)位于工作臺(1)上。

技術總結
本發明公開了一種塑膠地板生產用基布振動顆粒分層裝置，涉及篩分設備技術領域，其包括工作臺，工作臺上方設有用于承載原料顆粒的基布，工作臺一側設有用于將基布按指定方向移動的輸送組件，工作臺一側設有用于將原料顆粒撒在基布上的下料組件，工作臺另一側設有將原料顆粒軟化并壓合成型的成型組件，下料組件和成型組件之間設有用于將落入基布上的原料顆粒振動分層的振動組件。本申請的有益效果為通過在同步連接件上開設通氣口，再配合抽氣泵使通氣口處產生負壓，能夠對振動中的基布進行吸附，極大程度減少了基布與振動源的頻率差異，使基布上的原料顆粒受到的振動力更加均衡，進而提升分層效果。
