本技術屬于燃燒爐領域，具體涉及一種二次、三次燃燒器。

背景技術：

1、燃燒爐是一種冬天常用的爐具，用于保暖。尤其適用于陰冷潮濕的南方和沒有暖氣的北方農村地區，它主要是以熱擴散的方式送暖。

2、現有的烤火爐由于只有一個燃燒室，燃燒室的下部單一進氣，由于進氣量有限，使得燃料燃燒不夠充分，資源利用率不高。

技術實現思路

1、為了克服現有技術的不足，本實用新型目的在于提供一種二次、三次燃燒器，通過增加進風量，提高燃燒效率，以解決上述問題。

2、為了解決現有技術存在的上述問題，本實用新型所采用的技術方案為：

3、一種二次、三次燃燒器，包括第二進氣組件和第三進氣組件。

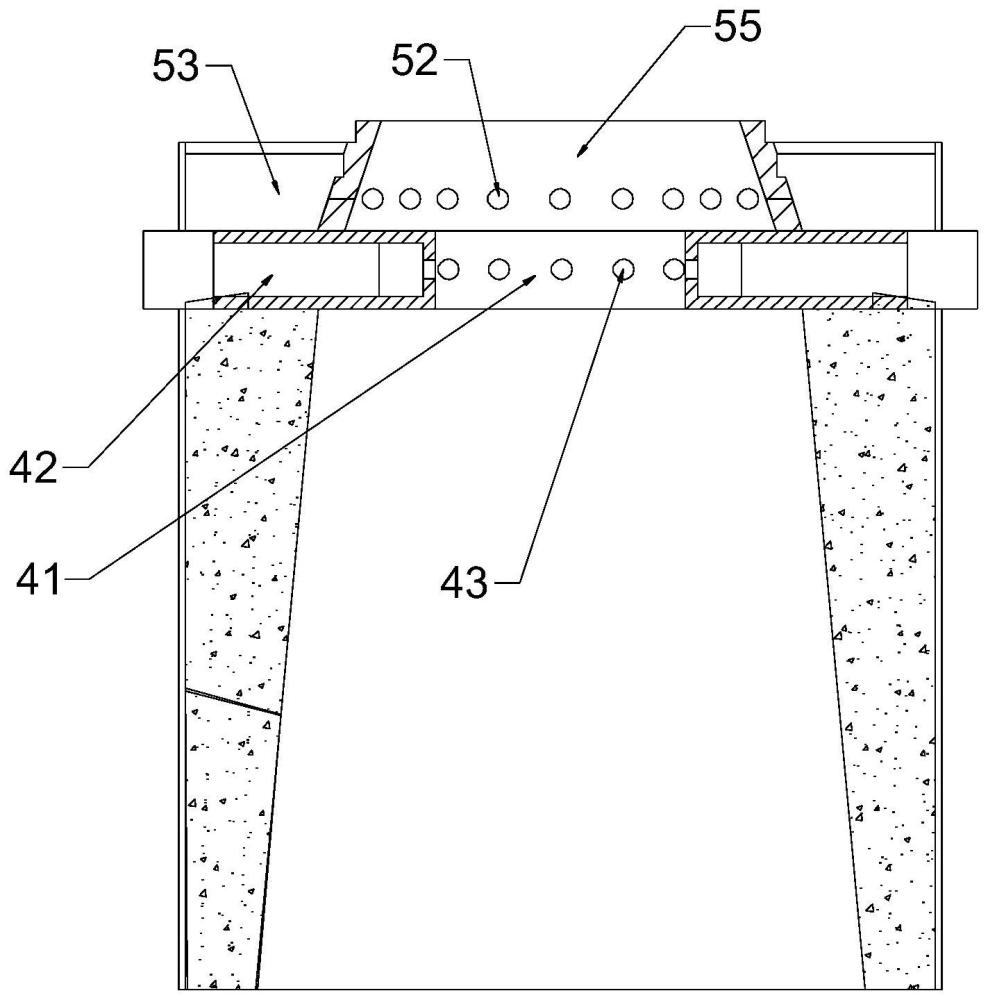

4、所述第二進氣組件位于第三進氣組件的下側，第二進氣組件包括第二進氣管、第二送氣管和第二布?xì)馇唬龅诙M(jìn)氣管通過第二送氣管與第二布?xì)馇贿B通，所述第二布?xì)馇辉O(shè)有多個第二出氣孔，所述第二出氣孔位于第二布?xì)馇坏耐獠俊＿@里所說的外部是指位于沿著第二布?xì)馇坏耐獗谝蝗Ψ植迹捎诘诙細馇辉诨鹧嬷行模@樣第二出氣孔出來的空氣直接進入火焰的中心，為火焰中心供氧。

5、所述第三進氣組件包括第三進氣管、第三送氣管和第三燃燒腔，所述第三進氣管與第三送氣管連通，所述第三送氣管通過多個第三出氣孔與第三燃燒腔連通，所述第三出氣孔位于第三燃燒腔的外部，這里的外部是指第三出氣孔沿著第三燃燒腔的邊緣分布，火焰在第三燃燒腔的燃燒，第三出氣孔出來的空氣為火焰外部供氧。

6、該燃燒器是用于固體燃料，也就是通常所說的煤爐，利用二次進氣組件和三次進氣組件對燃燒的火焰進行二次供氣和三次供氣，能夠提高燃燒效率，使得燃燒更加充分。

7、將第二出氣孔設置在火焰內部，第三出氣孔設置在火焰外部，使得部分空氣直接通入火焰內圈，另一部分空氣在火焰外圈，從而使得火焰內外的燃燒效率都能得到一定的提高。第二布?xì)馇坏耐獠繛榈诙紵?圖中未標出)，火焰的燃燒在第一燃燒腔、第二燃燒腔和第三燃燒腔中進行。

8、一種二次、三次燃燒器，包括第二進氣組件和第三進氣組件；

9、所述第二進氣組件位于第三進氣組件的下側，第二進氣組件包括第二進氣管、第二送氣管和第二燃燒腔，所述第二進氣管與第二送氣管連通，所述第二送氣管通過第二出氣孔與第二燃燒腔連通，所述第二出氣孔位于第二燃燒腔的外部；此處的外部是指第二出氣孔沿著第二燃燒腔邊緣設置一圈。

10、所述第三進氣組件包括第三進氣管、第三送氣管和第三布?xì)馇唬龅谌M(jìn)氣管通過第三送氣管與第三布?xì)馇贿B通，所述第三布?xì)馇辉O(shè)有多個第三出氣孔，所述第三出氣孔位于燃燒器的中部，所述第三出氣孔位于第三布?xì)馇坏耐獠浚@里的外部是指第三出氣孔沿著第三布?xì)馇坏倪吘壴O(shè)置一圈，由于第三布?xì)馇晃挥诨鹧娴闹行模瑥牡谌細馇怀鰜?lái)的氧氣能夠直接對火焰內部進行供氧。第三布?xì)馇坏耐獠繛榈谌紵?圖中未標出)，火焰的燃燒在第一燃燒腔、第二燃燒腔和第三燃燒腔中進行。

11、該燃燒器是用于固體燃料，也就是通常所說的煤爐，利用二次進氣組件和三次進氣組件對燃燒的火焰進行二次供氣和三次供氣，能夠提高燃燒效率，使得燃燒更加充分。

12、將二次出氣孔設置在火焰內部，三次出氣孔設置在火焰外部，使得部分空氣直接通入火焰內圈，另一部分空氣在火焰外圈，從而使得火焰內外的燃燒效率都能得到一定的提高。

13、所述燃燒腔是有泥土圍成的腔體(泥土圍城的結構稱為燃燒爐的內膽)，二次、三次燃燒器連接在爐膽上。

14、一種帶有二次、三次燃燒器的燃燒爐，包括爐體，所述爐體內部設有燃燒腔和加熱腔，所述加熱腔和燃燒腔相連通；

15、所述燃燒腔連接有二次、三次燃燒器，所述加熱腔連接有加熱盒。

16、爐體內部的燃燒腔為固體燃料的燃燒區域，燃燒腔底部的出灰口也是一次進氣口，燃料燃燒的主要空氣都是由此進入，現有的爐體只有一個一次進氣口，進氣量有限，從而使得燃料燃燒不夠補充，使用時會產生較大煙氣，不僅燃料的利用率低，而且空氣污染嚴重。

17、進一步的，所述燃燒腔連接有進料口，燃燒腔的下側設有出灰口，燃燒腔的上側連接有二次、三次燃燒器，所述第二進氣管遠離第二送氣管的一端伸出至爐體外側，所述第三進氣管遠離第三送氣管的一端伸出至爐體外側。

18、進一步的，所述第二進氣管和第三進氣管都是用于通入空氣，由于第二出氣孔和第三出氣孔處的空氣受熱后會向上走，第二出氣孔和第三出氣孔處產生低壓，此時會通過第二進氣管和第三進氣管吸入新的空氣，從而實現自動進氣。

19、第二進氣管和第三進氣管的端部可以從爐體的底部伸出，不影響火爐的正常使用。

20、進一步的，所述爐體頂部設有爐面，爐體側壁連接有掛桿，在爐體的側壁設有掛桿，能夠在掛桿上掛一些物品進行烘干。

21、本實用新型的有益效果：本實用新型通過增加二次、三次燃燒器，使得煙氣能夠充分燃燒，并且設置加熱腔，加熱器可拆卸連接有加熱腔，加熱腔可以用來加熱物品，由于其位于爐體內部，熱效率高，加熱速度快。

技術特征：

1.一種二次、三次燃燒器，其特征在于：包括第二進氣組件(4)和第三進氣組件(5)；

2.一種二次、三次燃燒器，其特征在于：包括第二進氣組件(4)和第三進氣組件(5)；

3.一種帶有權利要求1或2所述一種二次、三次燃燒器的燃燒爐，其特征在于：包括爐體(1)，所述爐體(1)內部設有燃燒腔(2)和加熱腔(10)，所述加熱腔(10)和燃燒腔(2)相連通；

4.根據權利要求3所述的燃燒爐，其特征在于：所述燃燒腔(2)連接有進料口(3)，燃燒腔(2)的下側設有出灰口(6)，燃燒腔(2)的上側連接有二次、三次燃燒器，所述第二進氣管(44)遠離第二送氣管(42)的一端伸出至爐體(1)外側，所述第三進氣管(54)遠離第三送氣管(53)的一端伸出至爐體(1)外側。

5.根據權利要求3所述的燃燒爐，其特征在于：所述爐體(1)頂部設有爐面(8)，爐體(1)側壁連接有掛桿(9)。

技術總結
本技術公開了一種二次、三次燃燒器，包括第二進氣組件和第三進氣組件，所述第二進氣組件位于第三進氣組件的下側，第二進氣組件包括第二進氣管、第二送氣管和第二布?xì)馇唬龅诙M(jìn)氣管通過第二送氣管與第二布?xì)馇贿B通，所述第二布?xì)馇辉O(shè)有多個第二出氣孔，所述第二出氣孔位于第二布?xì)馇坏耐獠浚龅谌M(jìn)氣組件包括第三進氣管、第三送氣管和第三燃燒腔，所述第三進氣管與第三送氣管連通，所述第三送氣管通過多個第三出氣孔與第三燃燒腔連通，所述第三出氣孔位于第三燃燒腔的外部。
