本技術涉及擱架速凍機，具體為一種便于更換擱板的擱架速凍機。

背景技術：

1、速凍機是短時間內凍結大量產品的高效率的凍結設備有效、經濟地凍結放置在速凍機內部的多種多樣產品，如各種形狀的肉、魚、蝦、丸子、蔬菜以及調理食品，乳制品等，以達到減速少營養成分流失，原汁原味為目的。

2、公告號為cn?219810101?u提供的一種自動投入擱架平板速凍機，包括平板速凍機本體和位于平板速凍機本體內的擱架組件，所述擱架組件包括兩個支撐板、支撐桿和擱板，所述支撐桿固定安裝在兩個支撐板上，且擱板固定安裝在支撐桿上，所述平板速凍機本體的底部內壁上開設有一側為開口的移動槽，支撐板的底部固定安裝有連接座，兩個連接座之間轉動安裝有轉動軸，轉動軸上安裝有移動輪，且移動輪與導向槽相適配，所述平板速凍機本體的頂部設有壓緊機構，且壓緊機構與對應的支撐板相適配。本實用新型設計合理，通過壓板、弧形內齒輪和固定齒輪的盤配合下，能夠實現便于把擱架組件投入平板速凍機本體內并固定的目的。

3、上述中的現有技術方案存在以下缺陷：該擱架速凍機不便于增加或拆卸支架，儲物空間小，無自動彈出結構，不利于物品取放，不便于對隔板進行拆卸更換，因此，本實用新型提供一種便于更換擱板的擱架速凍機，以解決上述提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種便于更換擱板的擱架速凍機，以解決上述背景技術中提出的該擱架速凍機不便于增加或拆卸支架，儲物空間小，無自動彈出結構，不利于物品取放，不便于對隔板進行拆卸更換的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種便于更換擱板的擱架速凍機，包括冷凍箱和轉門，所述轉門設置在冷凍箱的前端；

3、還包括：

4、第一支撐架，其安裝在冷凍箱的內部，所述第一支撐架的上端連接有第二支撐架，且第二支撐架的上端連接有第三支撐架，并且第三支撐架的上端連接有第四支撐架，所述第一支撐架、第二支撐架和第三支撐架之間均設置有連接鍵，所述連接鍵的上下兩端均安裝有弧形凸片，且在第一支撐架、第二支撐架和第三支撐架上均等間距設置有“u”型套；

5、安裝座，其設置在第一支撐架的內部，所述安裝座的下表面設置有第二彈簧，且第二彈簧的上端安裝有限位塊，所述限位塊的左端連接有扳手，所述安裝座的右壁內側安裝有第一彈簧，且第一彈簧的左端連接有連接塊，并且連接塊的上端安裝有置物盤。

6、優選地，所述第一支撐架關于安裝座的四個角均有設置，且第一支撐架的上端與連接鍵采用卡扣的方式相連接。

7、優選地，所述弧形凸片貫穿于“u”型套的內部，且弧形凸片關于連接鍵的中線上下對稱設置。

8、優選地，所述置物盤貼合設置在安裝座的內部，且置物盤在安裝座的上端構成滑動結構。

9、優選地，所述限位塊的上端與置物盤采用卡扣的方式相連接，且限位塊的左端與安裝座構成轉動結構。

10、與現有技術相比，本實用新型的有益效果是：該便于更換擱板的擱架速凍機便于增加或拆卸支架，置有多層隔板便于增加儲物空間，設置有自動彈出結構，利于物品取放，便于對隔板進行拆卸更換；

11、1、設置有第三支撐架、連接鍵和第四支撐架，第二支撐架和第三支撐架之間均通過卡扣的方式相連接，則可任意加高或拆卸，當一時間需要速凍的物品較多時，可在第四支撐架上繼續增加連接鍵從而增加使用面積，當需要速凍大個物品時也可將支架進行拆除，從而獲取較大空間；

12、2、設置有安裝座和置物盤，置物盤通過連接塊被壓縮的第一彈簧頂出，自動彈出結構的設置便于物品取放，且設置有多層隔板，便于增加儲物空間；

13、3、設置有第一彈簧、第二彈簧和限位塊，安裝座與側邊均采用卡合的方式相連接，便于對安裝座與置物盤進行拆卸更換。

技術特征：

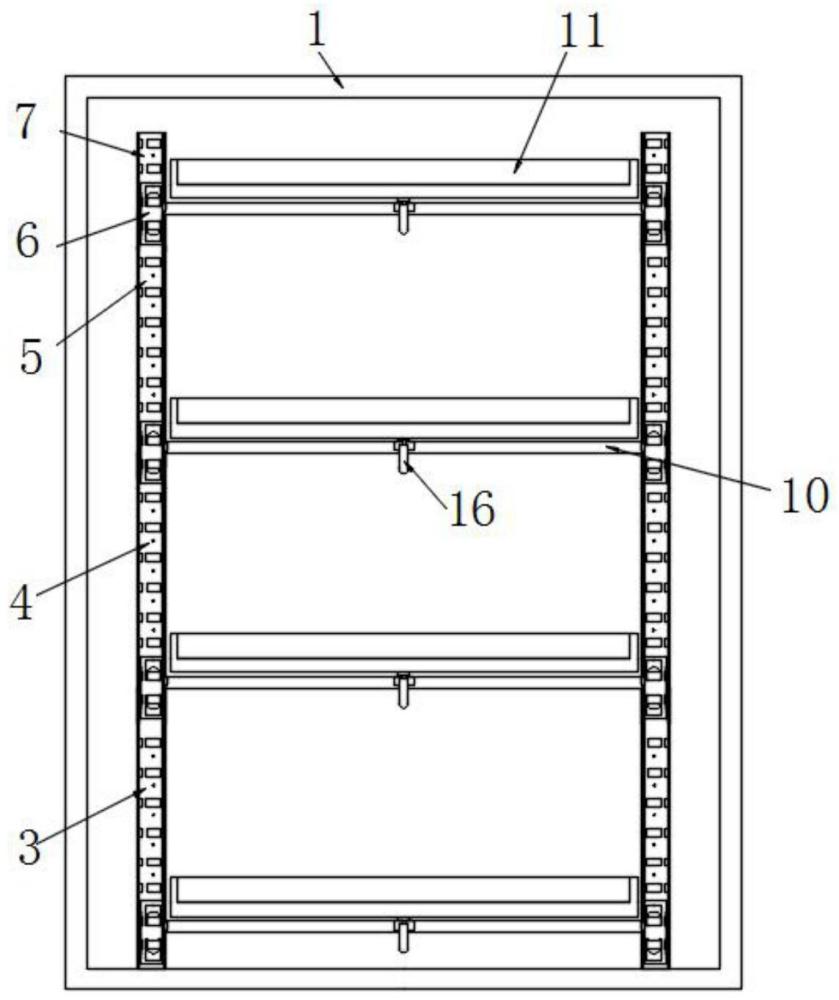

1.一種便于更換擱板的擱架速凍機，包括冷凍箱(1)和轉門(2)，所述轉門(2)設置在冷凍箱(1)的前端；

2.根據權利要求1所述的一種便于更換擱板的擱架速凍機，其特征在于：所述第一支撐架(3)關于安裝座(10)的四個角均有設置，且第一支撐架(3)的上端與連接鍵(6)采用卡扣的方式相連接。

3.根據權利要求1所述的一種便于更換擱板的擱架速凍機，其特征在于：所述弧形凸片(9)貫穿于“u”型套(8)的內部，且弧形凸片(9)關于連接鍵(6)的中線上下對稱設置。

4.根據權利要求1所述的一種便于更換擱板的擱架速凍機，其特征在于：所述置物盤(11)貼合設置在安裝座(10)的內部，且置物盤(11)在安裝座(10)的上端構成滑動結構。

5.根據權利要求1所述的一種便于更換擱板的擱架速凍機，其特征在于：所述限位塊(15)的上端與置物盤(11)采用卡扣的方式相連接，且限位塊(15)的左端與安裝座(10)構成轉動結構。

技術總結
本技術公開了一種便于更換擱板的擱架速凍機，包括冷凍箱和轉門，所述轉門設置在冷凍箱的前端；還包括：第一支撐架，其安裝在冷凍箱的內部，所述第一支撐架的上端連接有第二支撐架，且第二支撐架的上端連接有第三支撐架，并且第三支撐架的上端連接有第四支撐架，所述第一支撐架、第二支撐架和第三支撐架之間均設置有連接鍵，所述連接鍵的上下兩端均安裝有弧形凸片，且在第一支撐架、第二支撐架和第三支撐架上均等間距設置有“U”型套；安裝座。該便于更換擱板的擱架速凍機便于增加或拆卸支架，置有多層隔板便于增加儲物空間，設置有自動彈出結構，利于物品取放，便于對隔板進行拆卸更換。

技術研發人員：王英光,陳明
受保護的技術使用者：煙臺中孚制冷科技有限公司
技術研發日：20240322
技術公布日：2025/3/20
