本發明涉及空調技術領域，具體而言，涉及一種電機安裝組件及空調器。

背景技術：

現有技術中的同一款空調內機往往會設計不同能效等級的機型，能效等級高的使用直流電機，能效等級低的使用交流電機，交流電機與直流電機的體積以及外形都不一樣，交流電機和直流電機在空調器內的安裝時，就需要考慮電機安裝的通用性。一般產品都會在交流電機轉直流電機時在風道上加個電機壓板，然后就可以直接安裝交流電機或者直流電機。但是現有技術中電機壓板均是通過螺釘安裝的，導致裝配效率低下，而且由于耗費螺釘導致成本增加。

技術實現要素：

本發明實施例中提供一種電機安裝組件及空調器，以解決現有技術中電機壓板的裝配效率低下、成本較高的問題。

為解決上述技術問題，本發明提供了一種電機安裝組件，用于將交流電機或者直流電機安裝在風道內，電機安裝組件包括：風道的側壁，具有第一卡接件；電機壓板，具有放置交流電機或者直流電機的容納槽，電機壓板與交流電機或者直流電機過盈配合，電機壓板具有與第一卡接件配合的第二卡接件，電機壓板通過第一卡接件和第二卡接件的卡接配合固定在在側壁上。

進一步地，第一卡接件為卡孔或者卡扣，第二卡接件為對應的卡扣或者卡孔。

進一步地，側壁上設置有第一定位件，電機壓板還設置有第二定位件，第一定位件與第二定位件對應設置。

進一步地，第一定位件為插孔，第二定位件為插銷。

進一步地，還包括電機蓋，電機蓋可拆卸地安裝在側壁上，電機蓋與容納槽配合以包覆交流電機或者直流電機。

進一步地，電機蓋通過螺釘穿過電機壓板后固定在側壁上。

進一步地，電機壓板朝向風道的一側的形狀與側壁相適配。

根據本發明的另一個方面，提供了一種空調器，所述空調器內部形成有風道，所述空調器包括有設置在所述風道內的電機安裝組件，所述電機安裝組件為上述的電機安裝組件。

應用本發明的技術方案，空調器內安裝直流電機(或者換裝交流電機)時，先將電機壓板安裝在風道上，通過電機壓板上的第二卡接件與風道的側壁上的第一卡接件進行預固定，省去以往電機壓板需要使用螺釘與風道進行固定的步驟。本發明相對于以往的直流電機安裝方式，省去了安裝電機壓板打螺釘固定的步驟并且節省螺釘，從而提高裝配效率和降低成本。

附圖說明

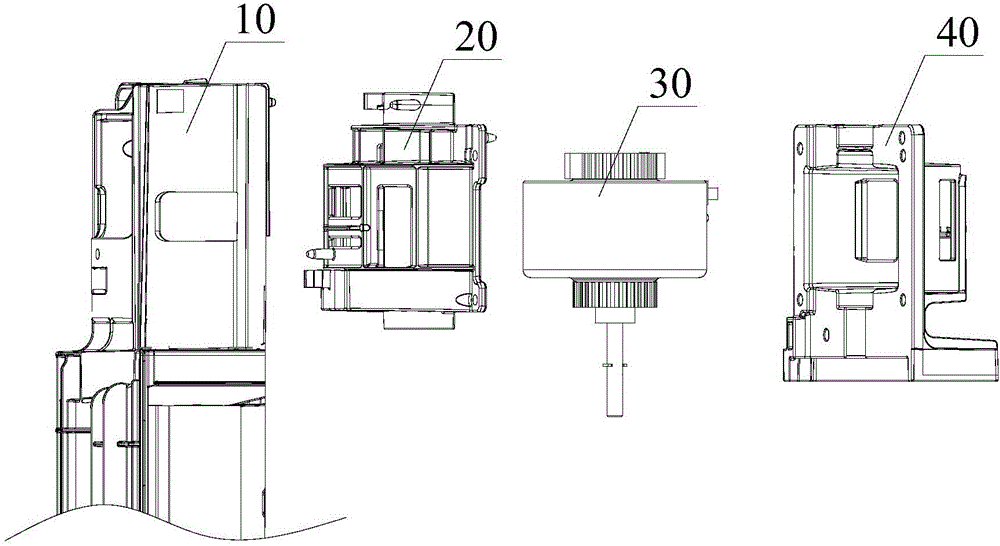

圖1是本發明實施例的電機安裝組件的分解結構示意圖。

圖2是本發明實施例的電機安裝組件的側壁的結構示意圖；

圖3是本發明實施例的電機安裝組件的電機壓板的結構示意圖；

圖4是本發明實施例的電機安裝組件與電機的裝配結構示意圖。

具體實施方式

下面結合附圖和具體實施例對本發明作進一步詳細描述，但不作為對本發明的限定。

參見圖1所示，根據本發明的實施例，提供一種電機安裝組件，設置在空調器內，電機安裝組件用于將交流電機或者直流電機(交流電機或者直流電機在圖1為30)安裝在風道內，電機安裝組件包括風道的側壁10和電機壓板20，風道的側壁10具有第一卡接件11。電機壓板20具有放置交流電機或者直流電機的容納槽21，電機壓板20與交流電機或者直流電機過盈配合，電機壓板20具有與第一卡接件11配合的第二卡接件22，電機壓板20通過第一卡接件11和第二卡接件22的卡接配合 固定在在側壁10上。

空調器內安裝直流電機30(或者換裝交流電機)時，先將電機壓板20安裝在風道的側壁10上，通過電機壓板上的第二卡接件22與風道的側壁10上的第一卡接件11進行預固定，省去以往電機壓板需要使用螺釘與風道進行固定的步驟。本發明相對于以往的直流電機安裝方式，省去了安裝電機壓板打螺釘固定的步驟并且節省螺釘，從而提高裝配效率和降低成本。

為了方便第一卡接件和第二卡接件的裝配以及降低工藝難度，第一卡接件11為卡孔或者卡扣，第二卡接件22為對應的卡扣或者卡孔。參見圖2和圖3，本實施例中，第一卡接件11是卡孔結構，設置在風道的側壁上，這樣工藝難度更低。第二卡接件22為卡扣，由于電機壓板20是單獨的結構，所以在制造過程中形成卡扣的工藝更加方便。

進一步提升電機安裝組件裝配的效率，在本實施例中，側壁10上設置有第一定位件12，電機壓板20還設置有第二定位件23，第一定位件12與第二定位件23對應設置。通過兩個定位件可以在電機壓板20卡接在側壁10上時可以進行定位，方便安裝人員進行定位裝配。本實施例中，第一定位件12為插孔，第二定位件23為插銷。

電機安裝組件還包括電機蓋40，結合圖1和圖4所示，電機蓋40可拆卸地安裝在側壁10上，電機蓋40與容納槽21配合以包覆交流電機或者直流電機。電機蓋40通過螺釘穿過電機壓板20后固定在側壁10上。為了減小電機壓板20的占用空間，所以電機壓板20與側壁10之間盡量保持沒有縫隙，所以在本實施例的電機壓板20朝向風道的一側的形狀與側壁10相適配。

電機壓板在安裝時由插銷來定位，然后再通過卡扣進行固定，減少打螺釘固定的步驟，然后與電機蓋一起固定在風道的側壁上，使用一穿三(即一個緊固件通過三個零部件的通孔、螺釘孔)的方式用緊固件將風道的側壁、電機壓板、電機蓋三者固定在一起，完成交流電機或者直流電機的安裝。

本發明還提供了一種空調器的實施例(圖中未示出)，空調器內部形成有風道，空調器包括有設置在風道內的電機安裝組件，電機安裝組件為上述實施例的電機安裝組件。

空調器內安裝直流電機(或者換裝交流電機)時，先將電機壓板安裝在風道上，通過電機壓板上的第二卡接件22與風道的側壁10上的第一卡接件11進行預固定，省去以往電機壓板需要使用螺釘與風道進行固定的步驟。本發明相對于以往的直流電機安裝方式，省去了安裝電機壓板打螺釘固定的步驟并且節省螺釘，從而提高裝配效率和降低成本。

需要注意的是，這里所使用的術語僅是為了描述具體實施方式，而非意圖限制根據本申請的示例性實施方式。如在這里所使用的，除非上下文另外明確指出，否則單數形式也意圖包括復數形式，此外，還應當理解的是，當在本說明書中使用術語“包含”和/或“包括”時，其指明存在特征、步驟、工作、器件、組件和/或它們的組合。

需要說明的是，本申請的說明書和權利要求書及上述附圖中的術語“第一”、“第二”等是用于區別類似的對象，而不必用于描述特定的順序或先后次序。應該理解這樣使用的數據在適當情況下可以互換，以便這里描述的本申請的實施方式能夠以除了在這里圖示或描述的那些以外的順序?qū)嵤?/p>

當然，以上是本發明的優選實施方式。應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明基本原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也視為本發明的保護范圍。
