本發明涉及空氣調節技術領域，具體而言，涉及一種防回流管路、冷風扇和加濕系統。

背景技術：

為了降低生活成本及減少室內空間的占用情況，一些冷風扇中集成了加濕和凈化功能。現有具有加濕和凈化功能的冷風扇，將濕簾或高效濾網裝設在支架中，然后將其裝入后殼。在實際使用過程中，通過人工更換支架中的濕簾和高效濾網來實現加濕或凈化功能。

冷風扇在加濕功能開啟運行加濕功能時，水泵會把水抽到波紋管上，在完成加濕功能之后，當把水箱抽出后，波紋管上留有的水就會回流，由于水箱已經抽出，無法接收回水，因此回水會流到冷風扇底部，最終流到地面上，導致地面變濕，造成環境污染，并且會影響用戶的使用體驗。

技術實現要素：

本發明實施例中提供一種防回流管路、冷風扇和加濕系統，能夠在冷風扇的水箱抽出后防止水回流至地面對環境造成影響，改善用戶的使用體驗。

為實現上述目的，本發明實施例提供一種防回流管路，包括上下套接的上通管和下通管，上通管和下通管之間設置有防止水回流的防回流結構。

作為優選，下通管上設置有錐形口，防回流結構包括設置在錐形口的封堵結構，封堵結構向下堵塞錐形口。

作為優選，上通管具有臺階孔，下通管套設在臺階孔內，下通管的上端與臺階孔的臺階之間固定設置有定位件，封堵結構與定位件之間設置有彈性件。

作為優選，封堵結構包括閥芯和堵頭，定位件包括定位環，閥芯套設在定位環內，彈性件套設在閥芯上，彈性件的一端抵接在定位環上，彈性件的另一端抵接在閥芯的止擋頭上，堵頭設置在止擋頭上。

作為優選，止擋頭為錐形結構，止擋頭上設置有卡槽，堵頭卡設在卡槽內。

作為優選，封堵結構包括閥芯，閥芯的一端設置有與錐形口相配合的堵頭，定位件包括定位環，閥芯套設在定位環內，彈性件套設在閥芯上，彈性件的一端抵接在定位環上，彈性件的另一端抵接在堵頭上。

作為優選，封堵結構包括球頭，彈性件抵接在球頭與定位件之間。

作為優選，封堵結構還包括閥芯，定位件包括定位環，閥芯套設在定位環內，彈性件套設在閥芯上，閥芯固定在球頭上。

根據本發明的另一方面，提供了一種冷風扇，包括防回流管路，該防回流管路為上述的防回流管路。

根據本發明的再一方面，提供了一種加濕系統，包括防回流管路，該防回流管路為上述的防回流管路。

應用本發明的技術方案，防回流管路包括上下套接的上通管和下通管，上通管和下通管之間設置有防止水回流的防回流結構。上通管和下通管連接在水泵和波紋管之間，當加濕完成之后，需要抽出水箱時，由于上通管和下通管之間設置有防回流結構，因此上通管至波紋管內的回流水會被防回流結構阻擋，無法從下通管流出，可以避免回流水回流至地面對環境造成影響，改善用戶的使用體驗。

附圖說明

圖1是本發明第一實施例的防回流管路的分解結構示意圖；

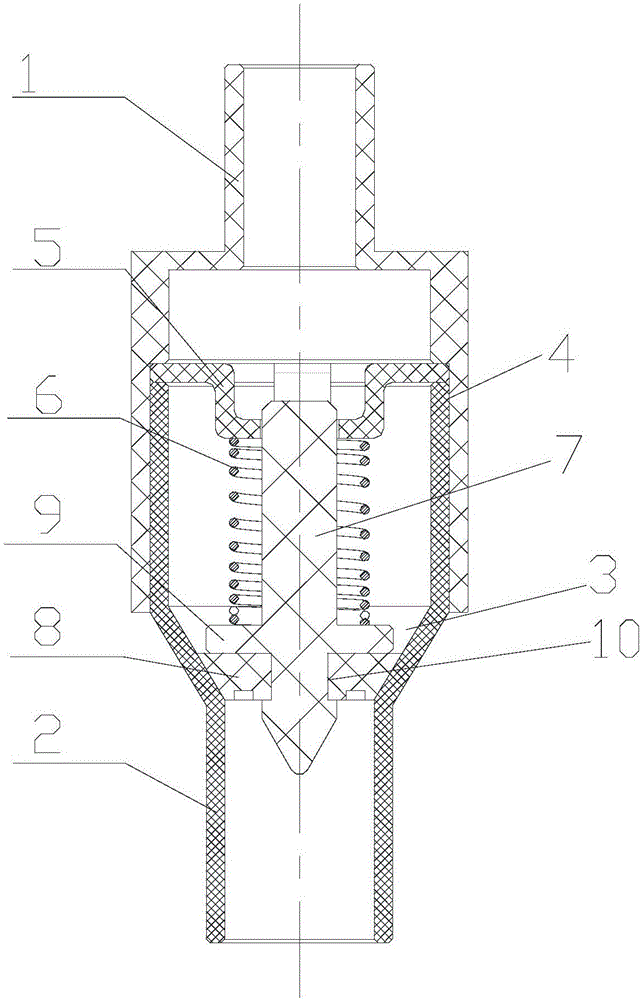

圖2是本發明第一實施例的防回流管路的剖視結構圖；

圖3是本發明第二實施例的防回流管路的剖視結構圖。

附圖標記說明：1、上通管；2、下通管；3、錐形口；4、臺階孔；5、定位件；6、彈性件；7、閥芯；8、堵頭；9、止擋頭；10、卡槽；11、球頭。

具體實施方式

下面結合附圖和具體實施例對本發明作進一步詳細描述，但不作為對本發明的限定。

結合參見圖1至圖3所示，根據本發明的實施例，防回流管路包括上下套接的上通管1和下通管2，上通管1和下通管2之間設置有防止水回流的防回流結構。

應用本發明的技術方案，防回流管路的上通管1和下通管2連接在水泵和波紋管之間，當加濕完成之后，需要抽出水箱時，由于上通管1和下通管2之間設置有防回流結構，因此上通管1至波紋管內的回流水會被防回流結構阻擋，無法從下通管2流出，可以避免回流水回流至地面對環境造成影響，改善用戶的使用體驗。

下通管2上設置有錐形口3，防回流結構包括設置在錐形口3的封堵結構，封堵結構向下堵塞錐形口3。在下通管2上設置錐形口3，可以利用錐形口的特性方便地實現防回流作用，并且能夠保證防回流效果。當水泵運行時，在水泵的壓力作用下，水流將封堵結構推開，水可以從錐形口3進入到上通管1內，然后經上通管1進入到波紋管進行加濕操作。當水箱抽出后，水泵不再提供打開錐形口3的作用力，封堵結構在水以及自身重力作用下回落，封堵住錐形口3，水越多，壓力越大，錐形口3的封堵效果越好，可以有效防止水從錐形口3回流。當然，此處的下通管2處的回流口也可以設置為臺階口，封堵結構可以為封堵在臺階口處的臺階擋塊。回流口也可以設置為其他形狀的結構。

上通管1具有臺階孔4，下通管2套設在臺階孔4內，下通管2的上端與臺階孔4的臺階之間固定設置有定位件5，封堵結構與定位件5之間設置有彈性件6。彈性件6的一端抵接在定位件5上，另一端抵接在封堵結構上，能夠?yàn)榉舛陆Y(jié)構提供回位作用力，在水回流過程中，能夠更加迅速地驅動封堵結構封堵錐形口3，進一步減少水的回流量，降低水回流對地面環境的影響。彈性件6與封堵結構之間可以固定連接，也可以僅僅彈性抵壓接觸。彈性件6例如為彈簧。

定位件5上設置有水流通道，當水泵工作時，水流從錐形口進入下通管2內，然后通過定位件5上的水流通道進入到上通管1內，之后進入波紋管。水流通道可以為沿定位件5的周側均勻排布的多個通孔。定位件5通過上通管1和下通管2壓緊固定。定位件5例如為臺階狀結構，此時水流通道可以為設置在臺階的周壁上的側向開口。

結合參見圖1和圖2所示，根據本發明的第一實施例，封堵結構包括閥芯7和堵頭8，定位件5包括定位環，閥芯7套設在定位環內，彈性件6套設在閥芯7上，彈性件6的一端抵接在定位環上，彈性件6的另一端抵接在閥芯7的止擋頭9上，堵頭8設置在止擋頭9上。止擋頭9可以為彈性件6的安裝提供安裝位置，同時由于堵頭8設置在止擋頭9上，可以利用閥芯7的對中性能來保證堵頭8與錐形口3之間的對中性，使得堵頭8與錐形口3之間具有更好的密封防回流效果。

在本實施例中，止擋頭9為錐形結構，止擋頭9上設置有卡槽10，堵頭8卡設在卡槽10內。堵頭8卡設在卡槽10內，不僅安裝簡單方便，而且可以使堵頭8在止擋頭9上的定位更加穩定可靠，能夠?qū)Χ骂^8形成良好的軸向限位，保證堵頭8隨閥芯7一同運動，同時可以保證堵頭8隨閥芯7一同在彈性件6的彈性回復作用下封堵錐形口3。該堵頭8例如為中空的錐臺，堵頭8具有彈性，因此在將堵頭8安裝在閥芯7上時，可以通過錐臺的中心孔擴張使得堵頭8可以從閥芯7的尖端卡入到卡槽10內，完成堵頭8在閥芯7上的安裝固定。該堵頭8也可以為其他的橫截面為圓形的結構，例如圓柱形等。

在圖中未示出的一個實施例中，封堵結構包括閥芯7，閥芯7的一端設置有與錐形口3相配合的堵頭8，定位件5包括定位環，閥芯7套設在定位環內，彈性件6套設在閥芯7上，彈性件6的一端抵接在定位環上，彈性件6的另一端抵接在堵頭8上。在本實施例中，閥芯7與堵頭一體成型，可以直接通過閥芯7對錐形口3形成防回流結構，保證閥芯7的防回流效果。此種結構不用將閥芯7與堵頭分開成型，因此減少了防回流結構的加工工序，而且不會出現堵頭從閥芯7上脫落的現象，提高了防回流結構的穩定性和可靠性。

通過在水泵和波紋管之間的防回流管路上設置防回流結構，在水泵把水抽到下通管2內時，下通管2內的水壓增大，把彈簧壓縮，使得定位件5限制的閥芯7和堵頭8向上運動，水通過錐形口3以及定位件5上的水流通道進入到上通管1內，然后從上通管1進入到波紋管內。當水箱抽出后，水泵抽不到水，就會導致下通管2內的壓力下降，彈簧就會驅動閥芯7和堵頭8下壓，使得堵頭8封堵錐形口3，上通管1與波紋管之間的水無法回流，因此可以大大減少水回流把用戶地板弄濕的現象。

結合參見圖3所示，根據本發明的第二實施例，其與第一實施例的結構基本相同，不同之處在于，在本實施例中，封堵結構包括球頭11，彈性件6抵接在球頭11與定位件5之間。由于球頭11的球面特性，因此此處的回流口可以為錐形口，也可以為其他任何的圓形口，均能夠?qū)崿F(xiàn)良好的防回流密封效果。

封堵結構還包括閥芯7，定位件5包括定位環，閥芯7套設在定位環內，彈性件6套設在閥芯7上，閥芯7固定在球頭11上。由于閥芯7套設在定位件5內，并沿定位件5的導向運動，因此可以通過閥芯7的運動對球頭11的運動形成找正，使得球頭11始終能夠準確地封堵在回流口處。當然，球頭11也可以與閥芯7之間分開設置，閥芯7壓設在球頭11上。閥芯7的端部形狀應該與球頭11的表面形狀相匹配，以保證閥芯7與球頭11之間能夠形成良好的配合。

根據本發明的實施例，冷風扇包括防回流管路，該防回流管路為上述的防回流管路。

根據本發明的實施例，加濕系統包括防回流管路，該防回流管路為上述的防回流管路。

當然，以上是本發明的優選實施方式。應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明基本原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也視為本發明的保護范圍。
