本發明實施例涉及中央空調技術領域，尤其涉及一種中央空調冷機的控制方法、裝置及控制器。

背景技術：

在大型中央空調系統中機房?jī)?nèi)使用冷機進行供冷。根據供冷需求的大小，通常有多臺相同冷機或者大小不同的冷機并聯在一起，通過控制冷機的開啟臺數來調節供冷量，以滿足系統末端冷量需求。

空調系統的能耗占整個建筑能耗的一半左右，而冷機是整個機房的能耗大戶，占整個機房能耗一半以上，因此冷機的節能率是影響建筑節能的重要指標。目前使用的中央控制系統都是集中式的群控系統，整個系統中的中央控制器決策冷機、水泵、冷卻塔、水閥等的開啟狀態和相互調節。集中式群控系統對冷機的控制，通常是指定一定的條件，判斷系統達到某一條件后就加開一臺冷機，判斷系統達到某另一條件后就關閉一臺冷機。

上述集中式的控制是事先將冷機的配置方式寫入中央控制器中，在不同冷機臺數以及存在大小冷機時，需要更改中央控制器對冷機的控制程序，導致這種集中式的控制器無法通用于各種不同的中央空調系統中。且由于綜合管網時間的滯后性，使得集中式控制冷機的末端舒適性較差。

技術實現要素：

本發明實施例提供一種中央空調冷機的控制方法、裝置及控制器，以在提高冷機在末端供冷舒適性的同時，增強控制器控制程序的通用性。

第一方面，本發明實施例提供了一種中央空調冷機的控制方法，該方法包括：

根據自身運行參數和綜合運行參數更新綜合運行參數，設置并存儲工作狀態；

向下游第一控制器發送所述更新后的綜合運行參數，以使得下游控制器根據所述更新后綜合運行參數進行再次更新和設置并存儲工作狀態，直至所述更新后綜合運行參數滿足預設運行條件，向上游控制器發送運行信息；

在接收到所述運行信息預設時長后，按照所述存儲的工作狀態控制冷機運行。

第二方面，本發明實施例還提供了一種中央空調冷機的控制裝置，該裝置包括：

綜合運行參數更新模塊，用于根據自身運行參數和綜合運行參數更新綜合運行參數，設置并存儲工作狀態；

綜合運行參數發送模塊，用于向下游第一控制器發送所述更新后的綜合運行參數，以使得下游控制器根據所述更新后綜合運行參數進行再次更新和設置并存儲工作狀態，直至所述更新后綜合運行參數滿足預設運行條件，向上游控制器發送運行信息；

冷機運行控制模塊，用于在接收到所述運行信息預設時長后，按照所述存儲的工作狀態控制冷機運行。

第三方面，本發明實施例還提供了一種控制器，該控制器包括本發明實施例提供的中央空調冷機的控制裝置。

本發明實施例提供的中央空調冷機的控制方法，通過根據自身運行參數和綜合運行參數更新綜合運行參數，設置并存儲工作狀態；向下游第一控制器發送所述更新后的綜合運行參數，以使得下游控制器根據所述更新后綜合運行參數進行再次更新和設置并存儲工作狀態，直至所述更新后綜合運行參數滿足預設運行條件，向上游控制器發送運行信息；在接收到所述運行信息預設時長后，按照所述存儲的工作狀態控制冷機運行。實現了中央空調系統中各冷機的解耦控制，達到了冷機控制程序通用化開發的目的，同時保證了末端供冷的及時有效性及末端房間的舒適性。

附圖說明

為了更清楚地說明本發明實施例中的技術方案，下面將對實施例描述中所需要使用的附圖做一簡單地介紹，顯而易見地，下面描述中的附圖是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本發明實施例一提供的一種中央空調冷機的控制方法流程圖；

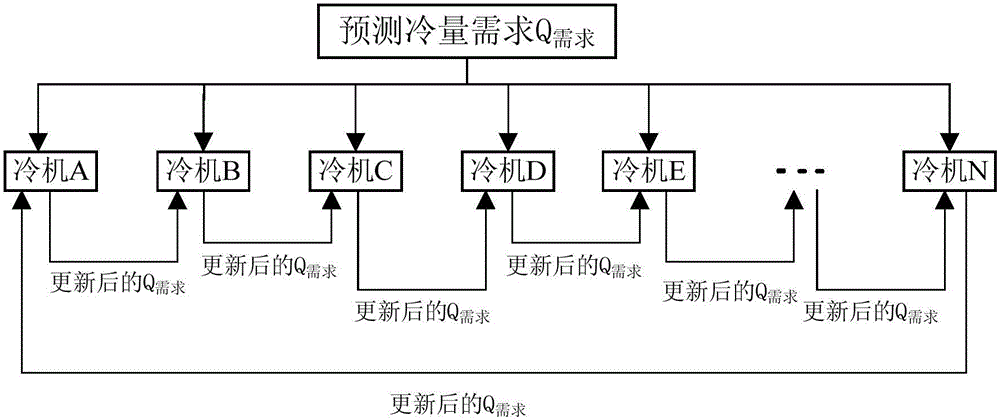

圖2是本發明實施例一提供的中央空調冷機的控制方法中綜合運行參數傳遞的流程示意圖；

圖3是本發明實施例二提供的一種中央空調冷機的控制方法流程圖；

圖4是本發明實施例三提供的一種中央空調冷機的控制方法流程圖；

圖5是本發明實施例四提供的一種中央空調冷機的控制裝置的結構示意圖。

具體實施方式

下面結合附圖和實施例對本發明作進一步的詳細說明。可以理解的是，此處所描述的具體實施例僅僅用于解釋本發明，而非對本發明的限定。另外還需要說明的是，為了便于描述，附圖中僅示出了與本發明相關的部分而非全部結構。

實施例一

圖1為本發明實施例一提供的一種中央空調冷機的控制方法流程圖，本實施例可用于中央空調冷機運行狀態的控制，該方法可由中央空調冷機的控制裝置來執行，該裝置可以由軟件和/或硬件的方式實現，該裝置可以集成在任何提供具有中央空調冷機運行狀態控制功能的控制器中。

參見圖1，所述中央空調冷機的控制方法，包括：

S110、根據自身運行參數和綜合運行參數更新綜合運行參數，設置并存儲工作狀態。

在本實施例中，中央空調冷機的控制方法是基于多臺冷機之間形成互聯網絡實現的。中央空調系統中包含至少一臺冷機，其中，對冷機的數量不做具體的限定，每臺冷機大小可以相同，也可以不同。每臺冷機都有自身的運行參數，自身運行參數包括：制冷量、功率、負荷率和額定制冷量等冷機自身具有的性能參數。綜合運行參數可以是預測冷量需求和總功率。綜合運行參數是一個隨著冷機自身運行參數不斷更新變化的量。可選的，所述自身運行參數包括：制冷量，所述綜合運行參數包括：預測冷量需求；相應的，所述根據自身運行參數和綜合運行參數更新綜合運行參數，設置并存儲工作狀態，包括：在所述制冷量大于所述預測冷量需求時，保持原有預測冷量需求，設置并存儲工作狀態為關閉；在所述制冷量不大于所述預測冷量需求時，將預測冷量需求與制冷量的差值更新為預測冷量需求，設置并存儲工作狀態為打開。示例性的，冷機A的制冷量為1000-2000kW，即冷機A的最大制冷量為2000kW，最小制冷量為1000kW。當傳輸?shù)嚼錂C(jī)A的預測冷量需求為3500kW時，設置并存儲冷機A的工作狀態為打開，并以最大的制冷量2000kW制冷，同時將預測冷量需求更新為1500kW，并將更新后的預測冷量需求傳遞給下一臺冷機。當傳輸?shù)嚼錂C(jī)A的預測冷量需求為800kW時，因?yàn)槔錂C(jī)A的最小制冷量為1000kW，無法滿足預測冷量需求，設置并存儲冷機A的工作狀態為關閉，以實現節約能耗的目的。并將原有的預測冷量需求傳遞給下一臺冷機。

S120、向下游第一控制器發送所述更新后的綜合運行參數，以使得下游控制器根據所述更新后綜合運行參數進行再次更新和設置并存儲工作狀態，直至所述更新后綜合運行參數滿足預設運行條件，向上游控制器發送運行信息。

在本實施例中，下游第一控制器可以是比自身冷機低一個優先等級的冷機對應的控制器。示例性的，圖2為本實施例提供的中央空調冷機的控制方法中綜合運行參數傳遞的流程示意圖。如圖2所示，中央空調系統中共有N臺冷機，冷機A、冷機B、冷機C、冷機D、冷機E、……冷機N,形成一個冷機模塊，冷機總數量為N，N是任意正整數，N可以是1，可以是2，可以是7、8、9。從冷機A開始發送并更新計算綜合運行參數。冷機A根據自身的運行參數和輸入的綜合運行參數，計算自身是否開啟，設置并存儲自身的工作狀態，并更新綜合運行參數。同時將更新后的綜合運行參數發送給冷機B，冷機B根據自身的運行參數和冷機A傳遞的更新后的綜合運行參數，計算自身是否開啟，設置并存儲自身的工作狀態，并再次更新綜合運行參數。將再次更新的綜合運行參數發送給冷機C，按著上述規則如此循環傳遞。每臺冷機更新綜合運行參數后，均判斷更新后的綜合運行參數是否滿足預設運行條件，直至更新后綜合運行參數滿足預設運行條件為止，并向上游冷機的控制器發送運行信息。其中，預設條件為更新后預測冷量需求介于預設收斂值和0的區間范圍內。預設收斂值為用戶預先設定好的一冷量值，用于表征滿足制冷效果的最小冷量。預設收斂值越小，中央空調系統中冷機的供冷效果越好。更新后預測冷量需求越接近O，各個冷機按存儲的狀態運行時，越接近初始預測冷量需求值，制冷性能越好，末端房間供冷越能夠接近實際需求，房間的舒適度越高。

S130、在接收到所述運行信息預設時長后，按照所述存儲的工作狀態控制冷機運行。

在本實施例中，管網具有時間滯后性，示例性的，在某炎熱的夏天，某辦公大樓上午八點需求制冷量是7000KW，但往往由于管網的時間滯后性，上午八點半才能達到需求制冷量，使得用戶舒適性較差。為了達到更好舒適性，以末端負荷預測冷量需求來進行調控。假如管網滯后時間為t＝20min，當天10:00的負荷預測冷量需求值為7000kW，那么各個冷機將在9:40時按接收到的預測冷量需求為7000kW時，各個冷機按照存儲的工作狀態控制冷機運行，使得管網系統運行20min后達到預測需求的7000kW制冷量。

本實施例提供的中央空調冷機的控制方法，通過根據自身運行參數和綜合運行參數更新綜合運行參數，設置并存儲工作狀態；向下游第一控制器發送所述更新后的綜合運行參數，以使得下游控制器根據所述更新后綜合運行參數進行再次更新和設置并存儲工作狀態，直至所述更新后綜合運行參數滿足預設運行條件，向上游控制器發送運行信息；在接收到所述運行信息預設時長后，按照所述存儲的工作狀態控制冷機運行。實現了中央空調系統中各冷機的解耦控制，達到了冷機控制程序通用化開發的目的，同時保證了末端供冷的及時有效性及末端房間的舒適性。

實施例二

圖3為本發明實施例二提供的中央空調冷機的控制方法流程圖，本實施例在上述實施例的基礎上，對所述根據自身運行參數和綜合運行參數更新綜合運行參數這一步驟進行了優化：獲取當前自身的優先級；在自身為第一優先級時，接收輸入的綜合運行參數，根據自身運行參數和所述輸入的綜合運行參數更新綜合運行參數；在自身為其它優先級時，接收上游第一控制器發送的綜合運行參數，根據自身運行參數和所述輸入的綜合運行參數更新綜合運行參數。

參見圖3，所述中央空調冷機的控制方法，包括：

S310、獲取當前自身的優先級。

在本實施例中，每臺冷機都有自身的一個優先級，且每個優先級只對應一臺冷機。在中央空調冷機的控制方法中，綜合運行參數是按每臺冷機的優先級的先后順序更新傳遞的。在一個中央空調系統中，各冷機的優先級可以由以下幾個因素綜合決定：冷機當前的開關機狀態，外部設定的優先級，冷機性能的高低和冷機累計運行時間。各冷機優先級計算的準則：a.開著的冷機優先保持開狀態，關著的冷機優先保持關狀態；b.外部設定優先級高的冷機先開啟，外部設定優先級低的冷機先關閉；c.性能高的冷機優先開啟，性能低的冷機優先關閉；d.累計運行時間最短的冷機優先開啟，冷機運行時間最長的冷機優先關閉。各冷機優先級計算的準則的先后順序?yàn)閍>b>c>d。具體的，用阿拉伯?dāng)?shù)字表示冷機的優先級，數字越小，表示冷機的優先級越高。示例性的，冷機A的優先級為1，冷機B的優先級為2，則冷機A的優先級要高于冷機B的優先級。按照上述設定的優先級，每個控制器可以通過讀取設定的優先級，獲取自身的優先級，進而可以實現通過最小的能耗實現相同的制冷效果。

S330、在自身為第一優先級時，接收輸入的綜合運行參數，根據自身運行參數和所述輸入的綜合運行參數更新綜合運行參數。

在本實施例中，所有控制器都設定了同樣的程序，程序中包括至少兩部分的運算組件，其中一個為第一優先級預算組件，另一則為其它優先級運算組件，在獲取到優先級后，根據獲取的優先級選擇進入對應的組件進行運算。

當外部傳遞了預測冷量需求值后，中央空調系統中每臺冷機接收預測冷量需求。根據獲取的自身優先級，由第一優先級的冷機接收輸入的綜合運行參數，也就是接收外部傳遞的預測冷量需求。第一優先級的冷機根據自身的運行參數和接收的外部傳遞的預測冷量需求，判斷自身的工作狀態，即開啟還是關閉。示例性的，當?shù)谝粌?yōu)先級的冷機的最大制冷量大于接收的外部傳遞的預測冷量需求時，設置并存儲第一優先級的冷機為關閉狀態，并保持原有預測冷量需求傳遞給第二優先級的冷機；當?shù)谝粌?yōu)先級的冷機的制冷量小于接收的外部傳遞的預測冷量需求時，設置并存儲第一優先級的冷機為開啟狀態，并將預測冷量需求與第一優先級的冷機的制冷量的差值作為新的預測冷量需求，并將更新后的預測冷量需求傳遞給第二優先級的冷機。其中，預測冷量需求與第一優先級的冷機的制冷量的差值為第一優先級的冷機開啟時，其他冷機需要滿足的剩余制冷量。

S330、在自身為其它優先級時，接收上游第一控制器發送的綜合運行參數，根據自身運行參數和所述輸入的綜合運行參數更新綜合運行參數。

當冷機的優先級不是第一優先級時，接收比自身優先級高一級的冷機發送的綜合運行參數，并根據自身的運行參數及接收的綜合運行參數，判斷自身的工作狀態，即開啟還是關閉。設置并存儲工作狀態，并更新綜合運行參數。示例性的，第三優先級的冷機接收第二優先級的冷機傳遞的綜合運行參數，所述綜合運行參數可以包括剩余制冷量。當?shù)谌齼?yōu)先級的冷機的制冷量大于剩余制冷量時，設置并存儲第三優先級的冷機的工作狀態關閉，并將剩余制冷量保持不變傳遞給第四優先級的冷機；當?shù)谌齼?yōu)先級的冷機的制冷量不大于剩余制冷量時，設置并存儲第三優先級的冷機的工作狀態開啟，并將剩余制冷量與第三優先級的冷機的制冷量的差作為綜合運行參數傳遞給第四優先級的冷機。下一臺冷機根據傳遞進來的綜合運行參數進行相關計算，完成后同樣將計算結果傳遞給再下一臺冷機。

S340、向下游第一控制器發送所述更新后的綜合運行參數，以使得下游控制器根據所述更新后綜合運行參數進行再次更新和設置并存儲工作狀態，直至所述更新后綜合運行參數滿足預設運行條件，向上游控制器發送運行信息。

S350、在接收到所述運行信息預設時長后，按照所述存儲的工作狀態控制冷機運行。

本實施例提供的中央空調冷機的控制方法，通過根據自身優先級的不同，根據自身運行參數和綜合運行參數更新綜合運行參數，實現了中央空調系統中各冷機的解耦控制，有效達到了各冷機間的最優控制。

在本實施例的一個優選實施方式中，所述自身運行參數包括自身功率，所述綜合運行參數還包括：總功率；相應的，所述根據自身運行參數和所述輸入的綜合運行參數更新綜合運行參數，還包括：根據自身功率和所述輸入的總功率更新總功率；相應的，所述向上游控制器發送運行信息，還包括：向第一優先級控制器發送更新后的總功率和最終預測冷量需求。

冷機自身運行參數包括自身功率，其中，自身功率是當冷機設置并存儲為開狀態時，冷機產生設定的制冷量需要消耗的電功率值，也可以理解為，冷機消耗這樣的電功率能夠產生預設的制冷效果。中央空調系統中，各優先級的冷機傳遞的綜合運行參數，包括實時更新的預測冷量需求(剩余制冷量)和總功率。其中，在各優先級的冷機傳遞綜合運行參數的過程中，總功率和剩余制冷量一樣，是一個實時更新的量。示例性的，在中央空調系統中，包括四個冷機，分別為冷機A、冷機B、冷機C和冷機D，且冷機優先級的先后順序依次為：冷機A>冷機B>冷機C>冷機D。其中，冷機A和冷機C的工作狀態為開啟，冷機B的工作狀態為關閉，則傳遞給冷機D的綜合運行參數中的總功率為冷機A和冷機B產生設定制冷量需要的自身功率的和。當更新后綜合運行參數滿足預設條件，向第一優先級控制器發送更新后的總功率，以使得用戶可以查看相應的總功率。

可選的，在向第一優先級控制器發送更新后的總功率之后，按照所述存儲的工作狀態控制冷機運行之前還包括：在自身為第一優先級時，根據接收到的更新后的總功率和最終預測冷量需求計算能效比COP。其中，能效比COP為外部傳遞的預測冷量需求值和滿足預設收斂值時的最終預測冷量需求的差值與更新后的總功率的比值。能效比COP值越大，產生預設制冷量消耗的電功率就越少，節能性就越高。

本實施例提供的中央空調冷機的控制方法，通過在向第一優先級控制器發送更新后的總功率之后，按照所述存儲的工作狀態控制冷機運行之前增加步驟：在自身為第一優先級時，根據接收到的更新后的總功率和最終預測冷量需求計算能效比COP，能夠通過COP值來衡量中央空調冷機的供冷節能性能的高低。

實施例三

圖4為本發明實施例三提供的中央空調冷機的控制方法流程圖，本實施例在上述實施例的基礎上，在根據接收到的更新后的總功率計算能效比COP之后，按照所述存儲的工作狀態控制冷機運行之前增加如下步驟：按照預設的比例下調負荷率，以使得根據下調后負荷率對應計算得到的COP滿足預設能耗比條件。并將所述按照所述存儲的工作狀態控制冷機運行，具體優化為：按照所述下調前負荷率對應存儲的工作狀態控制冷機運行。

參見圖4，所述中央空調冷機的控制方法，包括：

S410、獲取當前自身的優先級。

S420、在自身為第一優先級時，接收輸入的綜合運行參數，根據自身功率、最大負荷率、額定制冷量和所述輸入的預測冷量需求更新預測冷量需求和總功率，設置并存儲工作狀態。

S430、在自身為其它優先級時，接收上游第一控制器發送的預測冷量需求和總功率，根據自身功率、最大負荷率、額定制冷量和所述輸入的預測冷量需求和總功率更新預測冷量需求和總功率，設置并存儲工作狀態。

S440、向下游第一控制器發送所述更新后的預測冷量需求和總功率，以使得下游控制器根據所述更新后預測冷量需求進行再次更新和設置并存儲工作狀態，直至所述更新后預測冷量需求滿足預設運行條件，向第一優先級控制器發送更新后的總功率和最終預測冷量需求。

S450、在自身為第一優先級時，根據接收到的更新后的總功率和最終預測冷量需求計算能效比COP。

S460、按照預設的比例下調負荷率，以使得根據下調后負荷率對應計算得到的COP滿足預設能耗比條件。

在本實施例中，負荷率(load rate，LR)為冷機的制冷量與冷機額定制冷量之比。對同一個冷機，額定制冷量為固定值，則負荷率越大，冷機產生的制冷量就越多，制冷效果就越好。每臺冷機的自身運行參數中的負荷率均包含一個最大負荷率(LRmax)和一個最小負荷率(LRmin)。對于同一制冷機組，相同的制冷量可以對應多個負荷率，而其中某一個負荷率對應的能耗最小。通過按照上述計算COP的方法，循環計算在滿足制冷量的需求的條件下，每個負荷率對應的能效比COP，直至COP滿足預設能耗比條件。所述預設能耗比條件可以根據冷機機組的具體情況設定。示例性的，可以根據多次試驗確定該冷機機組最優節能效果對應的COP范圍，可以將COP范圍作為預設能耗比條件，以實現最優節能的效果。

示例性的，當更新后預測冷量需求滿足預設條件時，在當前負荷率下完成了各個冷機傳遞計算，計算完總的能效比COP后，所有冷機的負荷率按照預設的比例下調負荷率，并以下調后的負荷率重新進行總功率和預測冷量需求的更新計算，其中，所述預設比例不大于10％。優選的，所述預設比例為5％。選取上述調整比例，可以在合理的計算負荷和計算時間內，盡可能的減少負荷率的變化量，避免COP值的突變。當更新后預測冷量需求滿足預設運行條件時，就會將負荷率在上一負荷率的基礎上，按照預設的比例下調負荷率，并計算一次當前負荷率對應的COP，直至COP滿足預設能耗比條件。

S470、按照所述計算得到的COP滿足預設能耗比條件對應存儲的工作狀態控制冷機運行。

根據COP滿足預設能耗比條件時對應的負荷率，按照每個控制器存儲的工作狀態分別控制對應的冷機工作，以使得整個冷機機組可以在最優節能效果下運行。

本實施例提供的中央空調冷機的控制方法，通過按照預設的比例下調負荷率，以使得根據下調后負荷率對應計算得到的COP滿足預設能耗比條件；相應的，按照所述計算得到的COP滿足預設能耗比條件對應存儲的工作狀態控制冷機運行。在保證末端房間的舒適性的同時，以使得整個冷機機組可以在最優節能效果下運行，大大提高了中央空調冷機的節能效果。

在本實施例的一個優選實施方式中，所述根據下調后負荷率對應計算得到的COP滿足預設能耗比條件，具體優化為：下調后負荷率對應計算得到的COP小于下調前負荷率對應計算得到的COP；相應的，所述按照所述計算得到的COP滿足預設能耗比條件對應存儲的工作狀態控制冷機運行，具體優化為：按照下調前負荷率對應存儲的工作狀態控制冷機運行。因?yàn)楦鶕?jù)冷機的性能曲線的變化趨勢，冷機的負荷率從最大變化到最小時，冷機的COP值是先增大后減小的，即當總COP值出現下降趨勢時，可以認為已經找到了冷機的最優性能點，不需再下調負荷率進行后續COP計算，此時將傳遞計算終止。按照所述下調前負荷率對應存儲的工作狀態控制冷機運行。

本實施例提供的優選實施方式，通過按照預設的比例下調負荷率，使下調后負荷率對應計算得到的COP小于下調前負荷率對應計算得到的COP；相應的，按照所述下調前負荷率對應存儲的工作狀態控制冷機運行。在保證末端房間的舒適性的同時，進一步提高了中央空調冷機的節能效果，冷機的節能率可提高10％，尤其是在過渡季節，節能率可提高25％。。

實施例四

圖5為本發明實施例提供的一種中央空調冷機的控制裝置的結構示意圖，該裝置包括：綜合運行參數更新模塊510、綜合運行參數發送模塊520和冷機運行控制模塊530，下面對各模塊進行具體說明。

所述綜合運行參數更新模塊510，用于根據自身運行參數和綜合運行參數更新綜合運行參數，設置并存儲工作狀態；

所述綜合運行參數發送模塊520，用于向下游第一控制器發送所述更新后的綜合運行參數，以使得下游控制器根據所述更新后綜合運行參數進行再次更新和設置并存儲工作狀態，直至所述更新后綜合運行參數滿足預設運行條件，向上游控制器發送運行信息；

所述冷機運行控制模塊530，用于在接收到所述運行信息預設時長后，按照所述存儲的工作狀態控制冷機運行。

可選的，所述自身運行參數包括：制冷量，所述綜合運行參數包括：預測冷量需求；

相應的，所述綜合運行參數更新模塊510，具體用于：

在所述制冷量大于所述預測冷量需求時，保持原有預測冷量需求，設置并存儲工作狀態為關閉；

在所述制冷量不大于所述預測冷量需求時，將預測冷量需求與制冷量的差值更新為預測冷量需求，設置并存儲工作狀態為打開。

可選的，所述更新后預測冷量需求滿足預設運行條件，包括：

所述更新后預測冷量需求介于預設收斂值和0的區間范圍內。

可選的，所述綜合運行參數更新模塊510，包括：

優先級獲取單元，用于獲取當前自身的優先級；

第一綜合運行參數更新，用于在自身為第一優先級時，接收輸入的綜合運行參數，根據自身運行參數和所述輸入的綜合運行參數更新綜合運行參數；

第二綜合運行參數更新，用于在自身為其它優先級時，接收上游第一控制器發送的綜合運行參數，根據自身運行參數和所述輸入的綜合運行參數更新綜合運行參數。

可選的，所述自身運行參數包括自身功率，所述綜合運行參數還包括：總功率；

相應的，所述綜合運行參數更新模塊510，還包括：

總功率更新單元，用于根據自身功率和所述輸入的總功率更新總功率；

相應的，所述綜合運行參數發送模塊520，還用于：

向第一優先級控制器發送更新后的總功率和最終預測冷量需求。

可選的，還包括：

能效比COP計算模塊，用于在向第一優先級控制器發送更新后的總功率之后，按照所述存儲的工作狀態控制冷機運行之前，在自身為第一優先級時，根據接收到的更新后的總功率和最終預測冷量需求計算能效比COP。

可選的，所述自身運行參數包括：負荷率和額定制冷量；

相應的，所述綜合運行參數更新模塊510，具體用于：

根據負荷率和額定制冷量計算制冷量；

根據所述制冷量更新預測冷量需求。

可選的，還包括：

負荷率下調模塊，用于在根據接收到的更新后的總功率計算能效比COP之后，按照所述存儲的工作狀態控制冷機運行之前，按照預設的比例下調負荷率，以使得根據下調后負荷率對應計算得到的COP滿足預設能耗比條件；

相應的，所述冷機運行控制模塊530，具體用于：

按照所述下調前負荷率對應存儲的工作狀態控制冷機運行。

可選的，所述根據下調后負荷率對應計算得到的COP滿足預設能耗比條件，包括：

下調后負荷率對應計算得到的COP小于下調前負荷率對應計算得到的COP；

相應的，所述按照所述計算得到的COP滿足預設能耗比條件對應存儲的工作狀態控制冷機運行，包括：

按照下調前負荷率對應存儲的工作狀態控制冷機運行。

可選的，所述預設比例不大于10％。

可選的，所述預設比例為5％。

本發明實施例提供的中央空調冷機的控制裝置，通過根據自身運行參數和綜合運行參數更新綜合運行參數，設置并存儲工作狀態；向下游第一控制器發送所述更新后的綜合運行參數，以使得下游控制器根據所述更新后綜合運行參數進行再次更新和設置并存儲工作狀態，直至所述更新后綜合運行參數滿足預設運行條件，向上游控制器發送運行信息；在接收到所述運行信息預設時長后，按照所述存儲的工作狀態控制冷機運行。實現了中央空調系統中各冷機的解耦控制，達到了冷機控制程序通用化開發的目的，同時保證了末端供冷的及時有效性及末端房間的舒適性。

本發明實施例所提供的中央空調冷機的控制裝置可執行本發明任意實施例所提供的中央空調冷機的控制方法，具備執行方法相應的功能模塊和有益效果。

本發明實施例還提供了一種控制器，該控制器包括本發明實施例提供的中央空調冷機的控制裝置，具有相同的模塊，可以實現相同的功能，在此不做贅述。

注意，上述僅為本發明的較佳實施例及所運用技術原理。本領域技術人員會理解，本發明不限于這里所述的特定實施例，對本領域技術人員來說能夠進行各種明顯的變化、重新調整和替代而不會脫離本發明的保護范圍。因此，雖然通過以上實施例對本發明進行了較為詳細的說明，但是本發明不僅僅限于以上實施例，在不脫離本發明構思的情況下，還可以包括更多其他等效實施例，而本發明的范圍由所附的權利要求范圍決定。
