本發明具體涉及一種家用光觸媒空氣凈化器。

背景技術：

空氣凈化器，是指能夠吸附、分解或轉化各種空氣污染物（一般包括PM2.5、粉塵、花粉、異味、甲醛之類的裝修污染、細菌、過敏原等），有效提高空氣清潔度的家電產品，主要分為家用、商用、工業、樓宇。光觸媒是一種納米級的金屬氧化物材料，它涂布于基材表面，干燥后形成薄膜，在光線的作用下，產生強烈催化降解功能：能有效地降解空氣中有毒有害氣體；能有效殺滅多種細菌，抗菌率高達99.99％，并能將細菌或真菌釋放出的毒素分解及無害化處理；同時還具備除臭、抗污等功能。現有市場上的家用空氣凈化器的過濾層中，大部分只有過濾棉或者活性炭成分，只能攔截及吸附大部分粉塵和甲醛等有害物質，并不能真正達到對有害空氣完全的凈化，且過濾層數少，過濾層與過濾層之間空間小，不能使空氣在有效的時間內完全過濾凈化。

技術實現要素：

本發明的目的是為了克服現有技術中的不足，提供一種家用光觸媒空氣凈化器,該凈化器帶有紫外光燈管和光觸媒反光板，能有效的除菌和清除空氣中甲醛等有害有機物，且過濾層數多，兩個過濾層之間的空間足夠大，可以使得空氣有足夠多的停留時間，能更徹底的凈化空氣。

為解決上述技術問題，本發明的技術方案為：

一種家用光觸媒空氣凈化器，包括箱體、第一過濾層、第二過濾層、第三過濾層、第四過濾層，所述箱體內分別設置有與第一過濾層、第二過濾層、第三過濾層、第四過濾層相對應的第一抽屜隔層、第二抽屜隔層、第三抽屜隔層、第四抽屜隔層；所述第一抽屜隔層與所述第二抽屜隔層之間和所述第二抽屜隔層與所述第三抽屜隔層之間分別各固定有鎮流器；所述箱體底部中心位置設有進氣孔；所述箱體一側設有出氣孔；

所述第一過濾層上下兩端設置有過濾網，所述第一過濾層位于靠近所述進氣孔一側，所述第一過濾層內部裝有初效過濾棉；

所述第二過濾層上下兩端設置有過濾網，所述第二過濾層位于所述第一過濾層上端，所述第二過濾層內垂直安裝有紫外光燈管，所述紫外光燈為四根，每根所述紫外光燈管兩側分別設有與所述紫外光燈管平行的光觸媒反光板；

所述第三過濾層上下兩端設置有過濾網，所述第三過濾層位于所述第二過濾層上端，所述第三過濾層內裝有臭氧催化劑；

所述第四過濾層上下兩端設置有過濾網，所述第四過濾層位于所述第三過濾層上端，所述第四過濾層內裝有活性炭過濾棉。

優選方案，所述第一過濾層、第二過濾層、第三過濾層、第四過濾層相互平行且相對所述進氣孔軸線方向?qū)ΨQ。

優選方案，所述第一過濾層、第二過濾層、第三過濾層、第四過濾層分別置于所述第一抽屜隔層、第二抽屜隔層、第三抽屜隔層、第四抽屜隔層內。

優選方案，所述臭氧催化劑為氧化錳顆粒。

優選方案，所述第一過濾層、第二過濾層、第三過濾層、第四過濾層上分別設有拉手。

優選方案，所述箱體另一側設置有與所述箱體合頁連接的門。

優選方案，所述箱體底部四角分別安裝有萬向輪。

本發明的有益效果為：（1）本發明帶有紫外光燈管和光觸媒反光板，能有效的除菌和清除空氣中PM2.5,甲醛，苯，甲苯，二甲苯等有害有機物；（2）該凈化器過濾層數多，兩個過濾層之間的空間足夠大，可以使得空氣有足夠多的停留時間，能更徹底的凈化空氣；（3）該凈化器底部帶有萬向輪，可以自由移動箱體的位置；（4）過濾層為抽屜式，方便內部物件的更換。

附圖說明

附圖1為本發明爆炸圖；

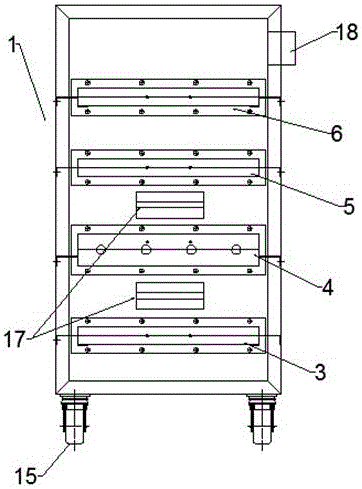

附圖2為本發明不帶門結構示意圖。

附圖中：1、箱體；11、第一抽屜隔層；12、第二抽屜隔層；13、第三抽屜隔層；14、第四抽屜隔層；15、萬向輪；16、進氣孔；17、鎮流器；18、出氣孔；2、門；3、第一過濾層；31、初效過濾棉；4、第二過濾層；41、紫外光燈管；42、光觸媒反光板；5、第三過濾層；51、臭氧催化劑；6、第四過濾層；61、活性炭過濾棉；7、拉手；8、過濾網。

具體實施方式

為使對本發明的結構特征及所達成的功效有更進一步的了解與認識，用以較佳的實施例及附圖配合詳細的說明，說明如下：

一種家用光觸媒空氣凈化器，包括箱體1、第一過濾層3、第二過濾層4、第三過濾層5、第四過濾層6，所述箱體1內分別設置有與第一過濾層3、第二過濾層4、第三過濾層5、第四過濾層6相對應的第一抽屜隔層11、第二抽屜隔層12、第三抽屜隔層13、第四抽屜隔層14；所述第一抽屜隔層11與所述第二抽屜隔層12之間和所述第二抽屜隔層12與所述第三抽屜隔層之間13分別各固定有鎮流器17；所述箱體1底部中心位置設有進氣孔16；所述箱體一側設有出氣孔18；所述第一過濾層3上下兩端設置有過濾網8，所述第一過濾層3位于靠近所述進氣孔16一側，所述第一過濾層3內部裝有初效過濾棉31；所述第二過濾層4上下兩端設置有過濾網8，所述第二過濾層4位于所述第一過濾層3上端，所述第二過濾層4內垂直安裝有紫外光燈管41，所述紫外光燈41為四根，每根所述紫外光燈管41兩側分別設有與所述紫外光燈管41平行的光觸媒反光板42；所述第三過濾層5上下兩端設置有過濾網8，所述第三過濾層5位于所述第二過濾層4上端，所述第三過濾層5內裝有臭氧催化劑51；所述臭氧催化劑51為氧化錳顆粒。所述第四過濾層6上下兩端設置有過濾網8，所述第四過濾層6位于所述第三過濾層5上端，所述第四過濾層6內裝有活性炭過濾棉61。

首先，待凈化的空氣從所述進氣孔16進入，空氣速度會減慢，穿過所述第一過濾層3內部的所述初效過濾棉31，空氣內的粉塵會被初效過濾棉31初步過濾，經過初步過濾的空氣會繼續經過所述第二過濾層4，所述鎮流器17控制所述紫外光燈管41開啟，在紫外光的照射下，空氣中大部分細菌會被殺死，同時，光觸媒反光板上的光觸媒為二氧化鈦，二氧化鈦在光照的情況下將空氣的水或者氧氣催化生產羥基，這些羥基可以強效分解如PM2.5及甲醛，苯，甲苯，二甲苯等各種具有不穩定化學鍵的有機化合物和部分無機物，并可破壞細菌的細胞膜和凝固病毒的蛋白質載體，但是在紫外光的照射下，光觸媒反光板會產生臭氧，這些臭氧會隨著空氣進入第三過濾層5，所述第三過濾層5中的臭氧催化劑51會將臭氧氧化分解成羥基，羥基又會進一步分解空氣中殘留的甲醛等有機物，臭氧催化劑51主要是用于催化降解剩余的殘留臭氧，使凈化后的空氣沒有任何異味，經過前三層過濾的空氣，最后經過所述第四過濾層6，其中的所述活性炭過濾棉61會進一步吸附PM2.5，甲醛，苯，甲苯，二甲苯等有機物和粉塵，進一步的凈化了空氣，由于空氣進入過濾層中之后流速變慢，每?jī)蓚€(gè)過濾層之間的空間夠大，所以給空氣凈化提供了充足的時間，深一步的凈化了空氣。

所述第一過濾層3、第二過濾層4、第三過濾層5、第四過濾層6相互平行且相對所述進氣孔16軸線方向?qū)ΨQ，所述第一過濾層3、第二過濾層4、第三過濾層5、第四過濾層6分別置于所述第一抽屜隔層11、第二抽屜隔層12、第三抽屜隔層13、第四抽屜隔層內14，所述第一過濾層3、第二過濾層4、第三過濾層5、第四過濾層6上分別設有拉手7，當需要更換過濾層內部的物件時，只需將過濾層拉出即可更換，方便快捷。

所述箱體1另一側設置有與所述箱體1合頁連接的門2，家居使用時將門關起，避免了安全隱患。所述箱體1底部四角分別安裝有萬向輪15，可以根據不同房間位置的需要來隨意移動，方便家居。

本發明的有益效果為：（1）本發明帶有紫外光燈管和光觸媒反光板，能有效的除菌和清除空氣中PM2.5,甲醛，苯，甲苯，二甲苯等有害有機物；（2）該凈化器過濾層數多，兩個過濾層之間的空間足夠大，可以使得空氣有足夠多的停留時間，能更徹底的凈化空氣；（3）該凈化器底部帶有萬向輪，可以自由移動箱體的位置；（4）過濾層為抽屜式，方便內部物件的更換。

本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是本發明的原理，在不脫離本發明精神和范圍的前提下本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明的范圍內。本發明要求的保護范圍由所附的權利要求書及其等同物界定。
