本實用新型涉及一種吸油煙機，具體是一種由電動推桿實現自動伸縮開合的吸油煙機。

背景技術：

吸油煙機是一種凈化廚房環境的廚房電器。它安裝在廚房健康節能吸油煙機爐灶上方，能將爐灶燃燒的廢物和烹飪過程中產生的對人體有害的油煙迅速抽走，排出室外，減少污染，凈化空氣，并有防毒、防爆的安全保障作用。抽油煙機需要定期進行清洗，簡單清洗是處理不掉油污的，清洗抽油煙機必須使用專業的清洗劑進行清洗。

目前吸油煙機行業中實現自動伸縮開合的機構有兩種：小同步電機帶動連桿機構和小直流電機帶動連桿機構。小同步電機帶動連桿機構的缺點是小同步電機容易損壞，且需要一門控行程開關，其惡劣環境適應能力相對弱，壽命相對短，合格率低。小直流電機帶動連桿機構的缺點是電控需要變壓器，加上小直流電機的減速箱配套技術不成熟，容易被卡住，噪聲也大，壽命短，維修多。

技術實現要素：

本實用新型的目的在于提供一種由電動推桿實現自動伸縮開合的吸油煙機，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種由電動推桿實現自動伸縮開合的吸油煙機，包括機殼，所述機殼內設有煙道，煙道底部安裝有風網；機殼前側下方設有開關玻璃，開關玻璃下部設有開合玻璃，開合玻璃頂部與開關玻璃底部鉸接；開合玻璃下方設有下玻璃；機殼下端后側固定安裝有推桿組件，推桿組件前端設有推桿，推桿前端與開合玻璃鉸接。

作為本實用新型進一步的方案：所述風網為不銹鋼風網。

與現有技術相比，本實用新型的有益效果是：本實用新型結構設計合理，采用電動推桿實現吸油煙機的自動伸縮開合，不需要其它機構輔助，噪聲小，不會被卡住，惡劣環境適應能力相對強，質量穩定又可靠，使用壽命長。

附圖說明

圖1為本實用新型的結構示意圖。

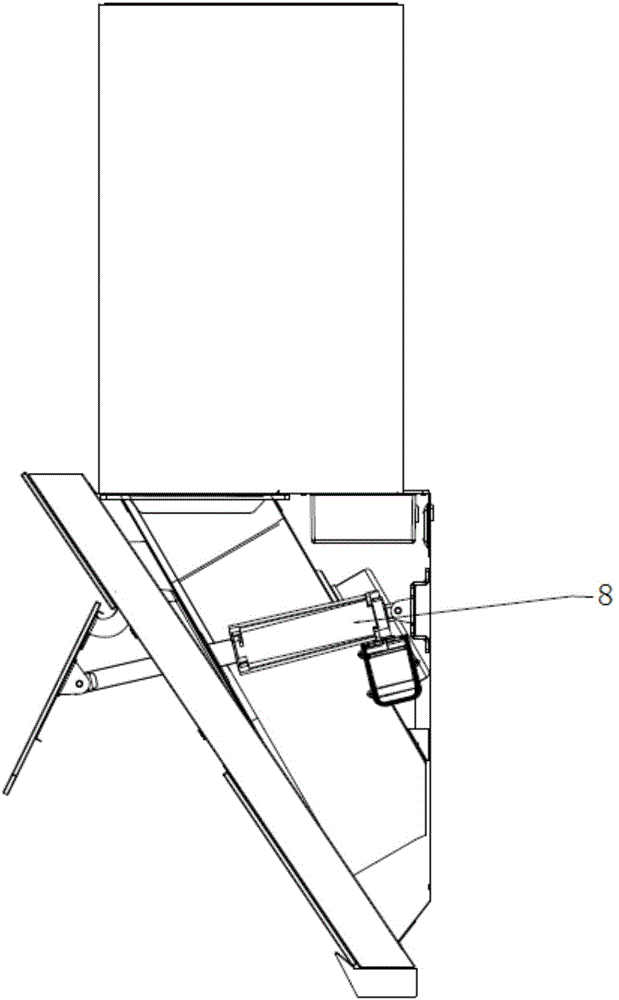

圖2為本實用新型的側視圖。

圖中：1-機殼，2-開關玻璃，3-開合玻璃，4-推桿，5-面板，6-風網，7-下玻璃，8-推桿組件。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1～2，一種由電動推桿實現自動伸縮開合的吸油煙機，包括機殼1，所述機殼1內設有煙道，煙道底部安裝有風網6，能夠過濾灰塵，放置煙道堵塞；機殼1前側下方設有開關玻璃2，開關玻璃2下部設有開合玻璃3，開合玻璃3頂部與開關玻璃2底部鉸接；開合玻璃3下方設有下玻璃7；機殼1下端后側固定安裝有推桿組件8，推桿組件8前端設有推桿4，推桿4前端與開合玻璃3鉸接，通過推桿組件8驅動推桿4，推桿4將開合玻璃3前推或后拉，從而控制開合玻璃3的開合。

進一步的，本實用新型所述風網6為不銹鋼風網，外形美觀，耐油煙腐蝕，易清洗。

本實用新型采用電動推桿實現吸油煙機的自動伸縮開合，不需要其它機構輔助，噪聲小，不會被卡住，惡劣環境適應能力相對強，質量穩定又可靠，使用壽命長。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領 域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
