本實用新型涉及凈化器領域，尤其涉及一種用于空氣凈化器的可疊加模塊。

背景技術：

空氣凈化器是通過將空氣中的各種污染物吸附、分解或轉化來提高空氣清潔度的產品。而隨著不同需求的增加，空氣凈化器的功能也隨之多樣化。

目前的空氣凈化器除了可以去除空氣中懸浮顆粒外，還具有除臭、滅菌、加濕、增氧等功能。而上述功能的實現需依靠不同的技術原理，通過在空氣凈化器中增設相關組件，如加濕組件、滅菌組件等，而使用者可以通過空氣凈化器上與這些組件電連接的操作面板來實現不同的功能。因此，空氣凈化器在出廠前通常會根據市場需求將具有不同功能的組件一并集成在空氣凈化器上，而該空氣凈化器本身在使用過程中卻無法再增設具有其他功能的組件。

技術實現要素：

針對現有技術的不足，本實用新型的目的之一旨在于提供一種用于空氣凈化器的可疊加模塊，該裝置可以使空氣凈化器在使用過程中，按照不同的需求增設具有不同功能的組件；本實用新型的目的之二旨在于提供一種采用上述可疊加模塊的可疊加的空氣凈化器。

為實現上述目的之一，本實用新型采用如下技術方案：

一種用于空氣凈化器的可疊加模塊，包括外殼、第一底座、第二 底座、連接件、基座以及分設于第一底座一側的第一凹槽和第二底座一側的第二凹槽，外殼形成一容納外部功能組件的通腔，該通腔分別與第一底座、第二底座、連接件和基座連通，基座上設有與外部空氣凈化器機箱頂部連通的空氣入口；第一底座以可拆卸方式與外殼底部對接；連接件設于基座和第二底座之間，該連接件包括環形部和從環形部外周壁伸出的折彎部；第一凹槽的槽壁沿第一底座的一側伸出，該第一凹槽的槽壁和第二凹槽的內壁之間插接配合，第一凹槽的槽壁一側開有第一入口，第二凹槽的槽壁一側開有與第一入口對應的第二入口，折彎部的端部與第一入口插接配合；第二底座與基座一側可拆卸連接。

優選的，上述的一種用于空氣凈化器的可疊加模塊還包括設于基座一側的多個限位件和螺紋柱，該限位件與環形部對應，并沿環形部的周向等間隔設置；限位件與環形部接觸的一側形成一L型接觸面，螺紋柱與限位件的一端連接，并與L形接觸面一起形成放置環形部的卡槽，該卡槽與環形部滑動配合。

優選的，上述的一種用于空氣凈化器的可疊加模塊還包括設于環形部一側的凸部和設于基座上與凸部對應的開口，凸部豎穿開口并活動安裝于開口內，該凸部用于帶動環形部在卡槽內旋轉。

優選的，上述的一種用于空氣凈化器的可疊加模塊該用于空氣凈化器的可疊加模塊還包括一個以上的觸頭和插孔，插孔設于第一底座上，該插孔用于與設于第二底座上的觸頭電連接。

優選的，上述的一種用于空氣凈化器的可疊加模塊還包括用于固 定插孔的第一安裝座和用于固定觸頭的第二安裝座，以及設于第一底座上的第一缺口、與設于第二底座上的第二缺口，第一缺口沿第一底座一側伸出的外壁與第一安裝座可拆卸連接，第二缺口沿第二底座一側伸出的外壁與第二安裝座可拆卸連接，觸頭穿接于第二缺口底部，插孔固定于第一缺口底部。

優選的，上述的一種用于空氣凈化器的可疊加模塊還包括設于第二底座上的多個螺紋孔，該螺紋孔分別與螺紋柱對應。

優選的，上述的一種用于空氣凈化器的可疊加模塊還包括設于外殼外周壁的兩個以上的提手。

為實現上述目的之二，本實用新型采用如下技術方案：

一種可疊加的空氣凈化器，其特征在于，包括機箱、出風口裝置、電機、一個以上的上述用于空氣凈化器的可疊加模塊、以及與可疊加模塊對應的一個以上的功能組件，機箱外壁設有進風口，可疊加模塊和出風口裝置依次固定于機箱頂部，出風口裝置上設有出風口，各可疊加模塊和機箱間形成供空氣流通的通道，各可疊加模塊內設有一功能組件，電機設于機箱內，該電機用于使空氣在進風口、通道和出風口間循環。

優選的，上述可疊加的空氣凈化器的功能組件包括除濕功能組件、滅菌功能組件、吸附功能組件、供氧功能組件、除濕功能組件和加濕功能組件。

優選的，上述可疊加的空氣凈化器還包括控制器，該控制器分別與各功能組件、及電機電連接。

相比現有技術，本實用新型的有益效果在于：

本實用新型通過設置可容納外部功能組件的外殼，并使外殼、第一底座、第二底座、連接件和基座間連通，基座上設有與外部空氣凈化器機箱頂部連通的空氣入口，第一底座與外殼底部連接、第二底座與基座連接，連接件設于基座和第二底座之間，而第一底座的第一凹槽通過第二凹槽的槽口進入第二凹槽內，并且使第一入口與第二入口同側，如此，連接件上的折彎部即可進入第一入口，連接第一底座和第二底座，從而將外殼固定于基座上。使用時，將基座與空氣凈化器機箱頂部固定，即可在空氣凈化器中增加可疊加模塊，從而使空氣凈化器增加新的功能。

本實用新型通過采用上述的一個以上的可疊加模塊，并結合機箱、出風口裝置、電機、以及與可疊加模塊對應的功能組件形成可疊加的空氣凈化器，該空氣凈化器通過在機箱頂部和出風口裝置之間增設可疊加模塊和功能組件，從而使該空氣凈化器可以滿足不同的功能需求。

附圖說明

圖1為本實用新型的一種用于空氣凈化器的可疊加模塊爆炸圖；

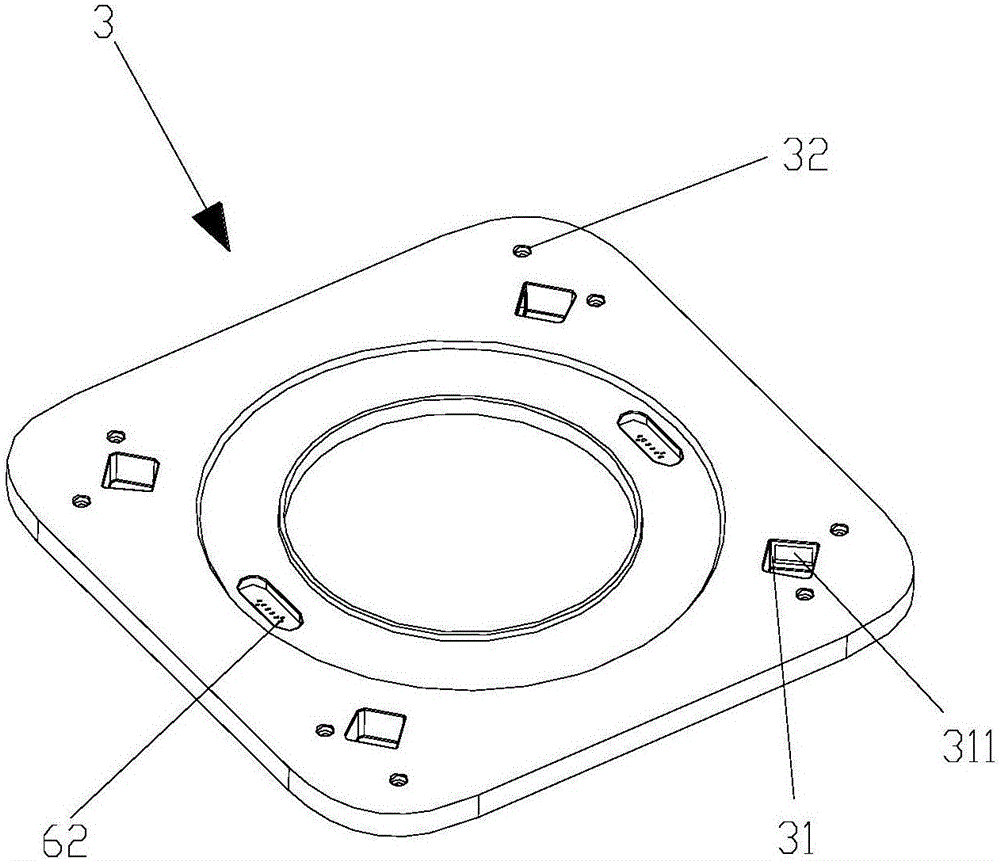

圖2為本實用新型的第二連接座的俯視結構示意圖；

圖3為本實用新型的第一連接座的仰視結構示意圖；

圖4為本實用新型的一種用于空氣凈化器的可疊加模塊的部分爆炸圖；

圖5為本實用新型的帶有可疊加模塊的空氣凈化器結構示意圖；

圖中：1、外殼；11、內凹部；2、第一底座；21、第一凹槽；211、第一入口；3、第二底座；31、第二凹槽；311、第二入口；32、螺紋孔；4、連接件；41、環形部；42、折彎部；43、凸部；5、基座；51、空氣入口；52、開口；53、限位件；54、螺紋柱；55、卡槽；6、觸頭；61、第二安裝座；62、第二缺口；7、插孔；100、機箱；200、功能組件；300、出風口裝置；301、出風口；400、可疊加模塊。

具體實施方式

下面，結合附圖以及具體實施方式，對本實用新型做進一步描述：

請參見圖1至圖5，一種用于空氣凈化器的可疊加模塊，包括外殼1、第一底座2、第二底座3、連接件4、基座5以及分設于第一底座2一側的第一凹槽21和第二底座3一側的第二凹槽31，外殼1形成一容納外部功能組件200的通腔，該通腔分別與第一底座2、第二底座3、連接件4和基座5連通，基座5上設有與外部空氣凈化器機箱100頂部連通的空氣入口51，該設置可使空氣凈化器機箱100內的空氣進入通腔內，從而使通腔內的外部功能組件200對空氣進行處理；第一底座2以可拆卸方式與外殼1底部對接，第二底座3與基座5一側可拆卸連接，連接件4設于基座5和第二底座3之間，該連接件4用于連接第一底座2和第二底座3；連接件4包括環形部41和從環形部41外周壁伸出的折彎部42，第一凹槽21的槽壁沿第一底座2的一側伸出，該第一凹槽21的槽壁和第二凹槽31的內壁之間插接配合，第一凹槽21的槽壁一側開有第一入口211，第二凹槽31的槽壁一側開有與第一入口211對應的第二入口311，折彎部42的端 部與第一入口211插接配合，裝配時，將第一底座2置于第一底座2上，使第一底座2的第一凹槽21沿第二凹槽31的槽口進入第二凹槽31內，第一凹槽21的槽壁與第二凹槽31的內壁接觸，并使第一入口211與第二入口311同側，之后使折彎部42遠離外周壁的端部沿第一入口211插入第一凹槽21內，如此，即可使設于基座5上的連接件4將第一底座2和第二底座3連接起來，從而將外殼1與基座5連接。使用時，通過將基座5固定于空氣凈化器機箱100頂部，即可將上述用于空氣凈化器的可疊加模塊固定于空氣凈化器的機箱100頂部，從而方便增加新的功能組件100。

請參見圖4，為了限制連接件4的運動，作為一種優選方案，本實用新型還包括設于基座5一側的多個限位件53和螺紋柱54，該限位件53與環形部41對應，并沿環形部41的周向等間隔設置；限位件53與環形部41接觸的一側形成一L型接觸面，螺紋柱54與限位件53的一端連接，并與L形接觸面一起形成放置環形部41的卡槽55，該卡槽55與環形部41滑動配合，如此可保證環形部41在所有卡槽55形成的一環形空間內旋轉，從而有利于固定于環形部41外周壁的折彎部42進入第一入口211。

請參見圖4，由于連接件4設于基座5和第二底座3之間，因此為了方便將折彎部42旋入第一入口211，作為一種優選案例，本實用新型還在環形部41一側設置凸部43、以及在基座5上設置與凸部43對應的開口52，該凸部43豎穿開口52并活動安裝于開口52內，該凸部43用于帶動環形部41在卡槽55內旋轉，使環形部41沿環形 部41的中心軸旋轉，從而可以帶動固定于環形部41外周壁的折彎部42旋轉，以方便折彎部42進入第一入口211。

請參見圖3和圖4，為了實現空氣凈化器對不同功能組件200的控制，作為一種優選案例，本實用新型中還設置了一個以上的觸頭6和插孔7，并使觸頭6位于第二底座3上，插孔7位于第一底座2上，當第一底座2和第二底座3裝配好后，該插孔7可與觸頭6電連接，從而使疊加的不同功能組件200均與外部空氣凈化器的控制器電連接。

請參見圖4，為了保護觸頭6和插孔7，作為一種優選方案，本實用新型中還設置了用于固定插孔7的第一安裝座和用于固定觸頭6的第二安裝座61，以及與設于第一底座2上的第一缺口與設于第二底座3上的第二缺口62，第一缺口沿第一底座2一側伸出的外壁與第一安裝座可拆卸連接，第二缺口62沿第二底座3一側伸出的外壁與第二安裝座61可拆卸連接，觸頭6穿接于第二缺口62底部，插孔7固定于第一缺口底部。

為了固定第二底座3，作為一種優選方案，本實用新型中通過在第二底座3上設置多個于螺紋柱54對應的螺紋孔32，使第二底座3和基座5之間通過螺紋連接固定，當然也可以采用其他方式固定第二底座3。

為了便于取放外殼1，可在外殼1外周壁上設置兩個以上的提手，作為一種優選方案，請參見圖1，本實用新型中使外殼1的外周壁上形成內凹部11以作為提手。

請參見圖5，采用上述用于空氣凈化器的可疊加模塊的一種可疊加的空氣凈化器，該空氣凈化器包括機箱100、出風口裝置300、電機、可疊加模塊400、以及與可疊加模塊400對應的功能組件200。作為一種優選方案，本實施例中的空氣凈化器只增加了一個可疊加模塊400和相應的一個功能組件200，當然也可以根據不同的需求疊加兩個以上的功能不同的功能組件200。該空氣凈化器的機箱100外壁設有進風口，可疊加模塊400和出風口裝置300依次固定于機箱100頂部，出風口裝置300上設有出風口301，各可疊加模塊400和機箱100間形成供空氣流通的通道，各功能組件200分別固定于可疊加模塊400內，電機設于機箱100內，該電機用于使空氣在進風口、通道和出風口301間循環，如此，通過采用可疊加模塊400，可按照不同需求，在機箱100頂部依次增加不同的功能組件200，從而使該可疊加的空氣凈化器滿足不同的功能需求。

為了使上述的空氣凈化器獲得不同的功能，作為一種優選方案，可以使可疊加的空氣凈化器的功能組件200包括除濕功能組件、滅菌功能組件、吸附功能組件、供氧功能組件、除濕功能組件和加濕功能組件。

為了方便對不同功能組件200和電機的控制，可以使上述的可疊加的空氣凈化器包括控制器，該控制器分別與各功能組件200、及電機電連接。

對本領域的技術人員來說，可根據以上描述的技術方案以及構思，做出其它各種相應的改變以及形變，而所有的這些改變以及形變 都應該屬于本實用新型權利要求的保護范圍之內。
