本發明屬于采暖設備技術領域，特別是指一種采暖爐。農村家庭由于居住分散，很難實現集體供暖，冬季取暖大部分采用獨立的水暖燃煤采暖爐具，隨著人們生活水平的提高，人們對水暖燃煤采暖爐具的性能要求越來越高，更加追求節能環保、熱效率高、功能多樣使用便捷的多功能采暖爐具，來滿足目前民用水暖燃煤采暖爐具的市場需求。

背景技術：

現有燃煤采暖爐燃燒室耐火套占據燃燒室整個內壁，使到達燃燒室頂部的高溫煙火很難與爐體進行熱交換，浪費熱量。采暖爐的爐體內設有燃燒室，煤燃燒生成的煙火先向上運動到達爐體的頂部，受到爐體頂部的限制后再向下運動。由于爐體內空間有限，燃燒室的底部與煤層之間的豎向距離很小，煙火的燃燒點位置低，并且在同一平面上集聚燃燒，形成局部高溫，容易燒壞燃燒室及支撐煤層的爐條，并且還會產生大量的氮氧化物，使得廢氣增多。

隨著燃燒時間的延長，爐渣就會增多，阻礙了空氣進入燃燒室，使燃燒室燃燒環境更加惡劣，產生大量廢氣污染環境，降低了煤的燃燒熱效率。

由于采暖爐體積限制，現有采暖爐普遍存在熱交換面積偏小，出煙溫度高，從而降低了采暖爐的熱效率。

現有燃煤采暖爐普遍存在煙火通道單一，結構簡單，但很難做到炊事取暖兩全其美。

技術實現要素：

為解決現有技術中存在的以上不足，本發明旨在開發一種環保高效，出煙溫度低，炊暖兩用高效的采暖爐，用以解決現有技術中爐膛上部的燃煤因缺少氧氣而導致能源浪費、污染空氣的問題以及燃煤采暖爐出煙溫度高熱效率低的問題。

為實現上述目的，本發明所采用的技術方案如下：

一種環保高效炊暖兩用爐，包括爐體，所述爐體分為燃燒室和熱交換室兩部分，兩部分經A、B兩個通道相連，A、B兩個通道切換可實現炊暖兩用。

作為對本發明的限定，所述燃燒室和熱交換室均為長方體結構，A通道位于燃燒室頂部，經炊事出口、分火器與熱交換室相連，可通過炊事出口爐蓋選擇開、關A通道。B通道位于燃燒室上部，加煤口對面，傾斜向上穿過水套夾層與熱交換室相連，可通過推拉爐門選 擇開、關B通道。以此實現炊暖兩用的目的。

所述燃燒室內四角設四支一次助燃管，埋入爐套內，一次助燃管兩端分別連接清渣室和燃燒室，清渣室內預熱的空氣通過一次助燃管進入燃燒室內，為煤在燃燒室內充分燃燒提供保障。在炊事出口設置二次助燃裝置，二次助燃裝置與爐體右側的二次助燃調節閥相連，經過一次助燃的高溫煙火在燃燒室內上升到頂部，二次助燃裝置向高溫煙火加入氧氣，使高溫煙氣在燃燒室頂部充分進行二次燃燒，以達到環保高效的目的。

作為對本發明的限定，所述一次助燃管設在燃燒室內四角，二次助燃裝置設在燃燒室頂部的炊事出口。

所述燃燒室耐火套占燃燒室高度的三分之二，既有利于燃燒室燃煤的保溫，又充分利用燃燒室上面三分之一及頂部裸露面積與高溫煙火直接接觸，充分進行熱交換，提高采暖爐熱效率。

作為對本發明的限定，所述燃燒室耐火套高度占燃燒室底部三分之二的高度。

所述分火器設在炊事出口上面，燃燒室內經過兩次助燃產生的高溫煙火，經分火器分散呈放射狀向四周穿過分火器孔進入熱交換室，煙火在炊事出口均勻分布可使炊具底部受熱均勻，提高炊事效率。

作為對本發明的限定，所述燃燒室的炊事出口上面設分火器。

所述熱交換室內壁設“之”字交叉結構，增加煙火與采暖爐的熱交換面積，降低煙火的流速，使其充分熱交換，降低出煙溫度，提高采暖爐的熱效率。

作為對本發明的限定，所述熱交換室內壁設“之”字交叉結構，燃燒室右側設有清灰門，以保持熱交換室清潔，使其持續高效運行。

為保障本采暖爐安全運行，在燃燒室外側設安全閥。

附圖說明

下面結合附圖及具體實施例對本發明作更進一步詳細說明。

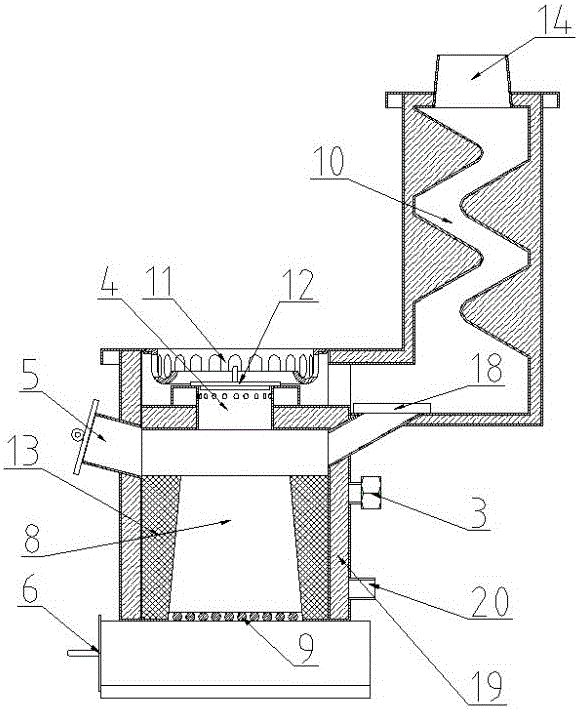

圖1為本發明實施的側面結構示意圖；

圖2為圖1的剖視圖；

圖3為本發明實施的主視圖；

圖4為本發明實施的俯視圖；

圖5為本發明實施的燃燒室內部45°角剖視圖；

圖中：1、爐體；2、清渣室；3、安全閥；4、炊事出口；5、加煤口；6、清渣門；7、二次助燃調節閥；8、燃燒室；9、活動爐條；10、熱交換室；11、分火器；12、炊事出口爐蓋； 13、耐火套；14、煙囪口；15、供水口；16、一次助燃管；17、二次助燃裝置；18、推拉爐門；19、取暖水層；20、進水口。

具體實施方式

以下將結合附圖對本實用新型作進一步的描述，需要說明的是，本實施例以本技術方案為前提，給出了詳細的實施方式和具體的操作過程，但本實用新型的保護范圍并不限于本實施例。

一種環保高效炊暖兩用爐，包括爐體，所述爐體分為燃燒室和熱交換室兩部分，兩部分經A、B兩個通道相連，A、B兩個通道切換可實現炊暖兩用。燃燒室內設有一次助燃裝置，炊事出口設有二次助燃裝置，炊事出口上面設有分火器。熱交換室內壁設“之”字交叉結構，燃燒室外側設安全閥。

炊事高效的實現，燃煤在燃燒室內燃燒，燃燒室底部占燃燒室高度的三分之二設有耐火套，可使燃煤在高溫下燃燒，且有利于延長采暖爐的封火時間。燃燒室內高溫燃煤在一次助燃管供氧下比較充分燃燒，產生高溫煙火，煙火上升與燃燒室裸露的燃燒室內壁鐵板進行高效熱交換，繼續上升到燃燒室頂部，經過炊事出口時跟二次助燃裝置加入的氧氣混合充分燃燒。熱氣體向上經分火器過火孔向四周均勻輻射，實現炊事的高效，熱氣體進入熱交換室，經內壁設“之”字交叉結構所形成的“S”形通道，與燃燒室內壁充分進行熱交換。本發明通過以上過程，實現了燃煤充分燃燒，炊事也得到了高溫且均勻的加熱，提高了炊事效率，高溫氣體在爐內充分熱交換，降低了出煙溫度，提高了采暖爐的熱效率。

取暖高效的實現，跟炊事高效的實現類似，高溫煙火上升到燃燒室頂部，由于A通道關閉，到達炊事出口時跟二次助燃裝置加入的氧氣混合充分燃燒，熱氣體向后經通道B直接進入熱交換室，這樣減少了經“A”通道高溫氣體熱量的散失，在燃燒室經內壁設“之”字交叉結構所形成的“S”形通道，與內壁充分進行熱交換。本發明通過以上過程，實現了燃煤充分燃燒，高溫氣體在爐內充分熱交換，降低了出煙溫度，提高了采暖爐的熱效率。
