本實用新型涉及地暖設備技術領域，具體為一種地暖熱水器并聯裝置。

背景技術：

目前，地暖是以整個地面為散熱器，通過地板輻射層中的熱媒，均勻加熱整個地面，地暖利用地面自身的蓄熱和熱量向上輻射的規律由下至上進行傳導，來達到取暖的目的。分為水地暖與電地暖兩種，分別有干式和濕式兩種安裝方式。

然而現有的地暖熱水器大多采用鍋爐加熱或電機熱，該加熱方法能耗非常高，不利于長久持續發展，并且現有地暖熱水器大多只設有單個加熱倉，如若體積太小則達不到供應要求，反之太大的話則加熱不夠均勻且效果不好。

技術實現要素：

本實用新型的目的在于提供一種地暖熱水器并聯裝置，以解決上述背景技術中提出的能耗高的問題。

為實現上述目的，本實用新型提供如下技術方案：一種地暖熱水器并聯裝置，包括熱水器本體和太陽能集熱板，所述的熱水器本體的內部設置有電加熱倉和太陽能加熱倉，且電加熱倉位于太陽能加熱倉的下方，所述的電機熱倉的內部安裝有加熱電阻，且電加熱倉的左側設置有第一進水口，所述的太陽能加熱倉的內部安裝有磁鐵，且太陽能加熱倉的左側設置有第二進水口，所述的太陽能加熱倉的外側安裝有加熱層，所述的太陽能集熱板通過熱量傳導裝置安裝在太陽能加熱倉的上方，所述的熱水器本體的右側設置有出水口，所述的熱水器本體的前表面上安裝有控制面板，所述的控制面板上安裝有顯示屏和功能按鈕，且顯示屏位于功能按鈕的上方。

優選的，所述的第一進水口上安裝有閥門。

優選的，所述的太陽能加熱倉的內部安裝有加熱環。

優選的，所述的顯示屏和功能按鈕均與控制面板電性連接。

與現有技術相比，本實用新型的有益效果是：該一種地暖熱水器并聯裝置，首先，在原有的基礎上設置有兩個加熱倉，分別為電加熱倉和太陽能加熱倉，通過太陽能集熱板將所接受的太陽能用于水的加熱，減少不可再生能源的消耗，有利于長期發展；其次，該熱水器的兩個加熱倉中均安裝有磁鐵，通過磁鐵對水的軟化作用，達到除垢的效果，提高了裝置的使用壽命；最后，該加熱器的兩個加熱倉為并聯連接，可根據情況切換加熱方式，也可同時使用以滿足所需要的供水量。

附圖說明

圖1為本實用一種地暖熱水器并聯裝置的結構示意圖；

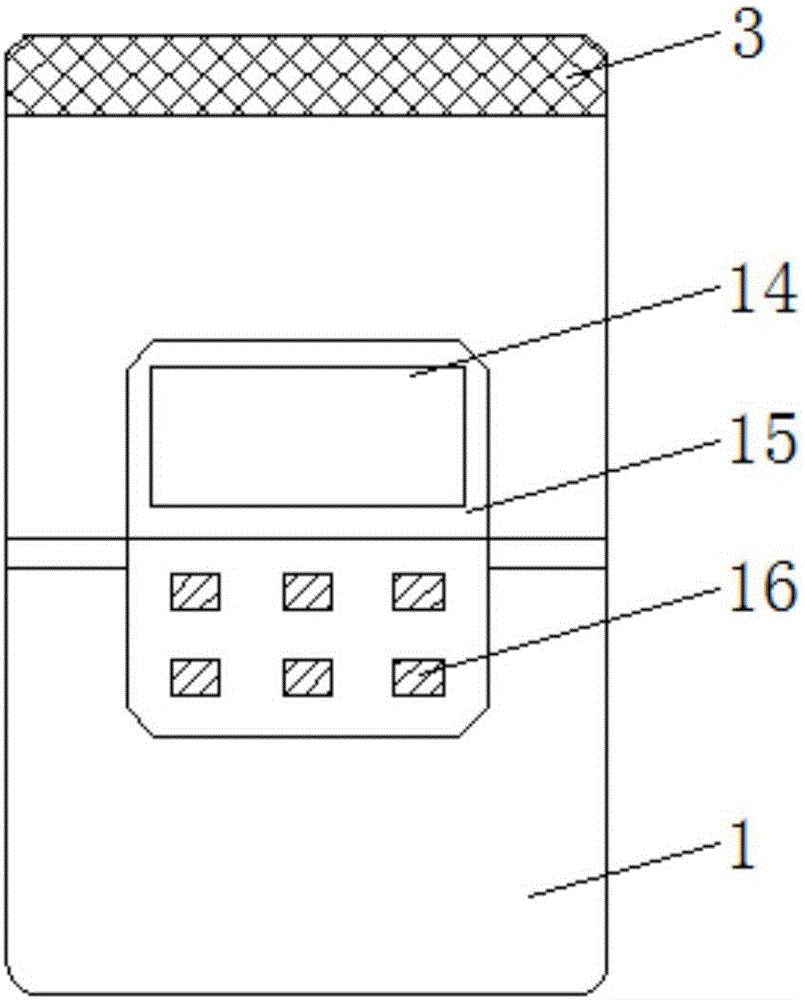

圖2為本實用一種地暖熱水器并聯裝置的平面圖。

圖中：1-熱水器本體；2-磁鐵；3-太陽能集熱板；4-熱量傳導裝置；5-加熱環；6-出水口；7-電加熱倉；8-加熱電阻；9-第一進水口；10-閥門；11-加熱層；12-第二進水口；13-太陽能加熱倉；14-顯示屏；15-控制面板；16-功能按鈕。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1和圖2，本實用新型提供的一種實施例：一種地暖熱水器并聯裝置，包括熱水器本體1和太陽能集熱板3，熱水器本體1的內部設置有電加熱倉7和太陽能加熱倉13，且電加熱倉7位于太陽能加熱倉13的下方，電機熱倉7的內部安裝有加熱電阻8，且電加熱倉7的左側設置有第一進水口9，太陽能加熱倉13的內部安裝有磁鐵2，且太陽能加熱倉13的左側設置有第二進水口12，太陽能加熱倉13的外側安裝有加熱層11，太陽能集熱板3通過熱量傳導裝置4安裝在太陽能加熱倉13的上方，熱水器本體1的右側設置有出水口6，熱水器本體6的前表面上安裝有控制面板15，控制面板15上安裝有顯示屏14和功能按鈕16，且顯示屏14位于功能按鈕16的上方，第一進水口9上安裝有閥門10，太陽能加熱倉13的內部安裝有加熱環5，顯示屏14和功能按鈕16均與控制面板15電性連接。

工作原理：本實用新型地暖熱水器并聯裝置工作時，分別通過第一進水口9和第二進水口12往電加熱倉7和太陽能加熱倉13中加水，電加熱倉7中的加熱電阻8通電后即可對水進行加熱，太陽能加熱倉13則通過熱量傳導裝置4將太陽能集熱板3所收集的熱量傳導至加熱層11和加熱環5對水進行加熱，通過顯示屏14觀察水溫適合后即可通過出水口6將熱水用于地暖使用。
