本實用新型屬于化工生產輔助設備領域，具體的說，涉及一種加熱保溫裝置。

背景技術：

目前，在化工生產行業中，許多原料是用200L的白鋼桶或鐵桶盛裝的，其中又有一些原料在常溫狀態下是固體的，想要取用這些原料，需要事先進行加熱，使得桶內的原料融化，最后將融化后的液體原料從桶口倒出。

多數化工廠采用高溫烘箱對上述原料進行加熱融化，但是高溫烘箱存在一定的缺陷：1、其占地面積較大，資金投入較高，能耗較大，不適合產量或用量較小的生產廠家；2、由于高溫烘箱的容積較大，導致其加熱和升溫速率較低；3、由于高溫烘箱內部操作空間較小，不能依靠機械設備將原料桶放入高溫烘箱內，只能依靠人工操作，費時費力。

技術實現要素：

本實用新型的目的在于提供一種加熱保溫裝置，其能夠?qū)?00L的白鋼桶或鐵桶進行加熱和保溫。

本實用新型為解決技術問題所采用的技術方案如下：一種加熱保溫裝置，其主要包括底座、加熱座和保溫外殼，所述的底座上表面的左右兩端設有兩條導軌，所述的加熱座設置在底座上表面的前端，加熱座的上表面上設有圓形凹槽，所述的凹槽的內部設有電熱絲，凹槽的直徑為80～90cm，所述的保溫外殼為長方體，保溫外殼的下端開口，保溫外殼的左右兩個側面的下端均設有滑輪，所述的滑輪安裝在導軌上，所述的保溫外殼的前側表面為活動門，所述的活動門包括左門和右門，所述的左門以折頁安裝在保溫外殼的左側面的前端，所述的右門以折頁安裝在保溫外殼的右側面的前端。

優選的，所述的電熱絲與溫度控制器電連接，所述的溫度控制器上還連接有溫度探測器，所述的溫度控制器設置在保溫外殼的左側面的外側或右側面的外側，所述的溫度探測器設置在保溫外殼上表面內側的后端。

更進一步的，所述的加熱座為圓形或正方形，所述的電熱絲的上側設有隔板，所述的隔板上設有若干散熱孔，所述的散熱孔的形狀為圓形、菱形或長方形。

更進一步的，所述的電熱絲與加熱座之間設有耐熱絕緣板。

優選的，所述的底座包括座板和支架，所述的支架固定連接在座板的下表面上，所述的座板為正方形，所述的導軌的長度為座板邊長的2倍。

優選的，所述的保溫外殼的內側表面上設有保溫板。

優選的，所述的底座、加熱座和保溫外殼均是由高碳鋼或不銹鋼制成的。

本實用新型的優點在于：

1、本實用新型可以快速的對原料桶進行加熱，使原料融化并有效保溫；

2、本實用新型的結構簡單，成本低廉，占地面積較小，能夠利用機械將原料桶放入內部，節省大量的人力和時間。

附圖說明

下面結合附圖和實施方式對本實用新型作進一步說明：

圖1是本實用新型加熱保溫裝置的結構示意圖；

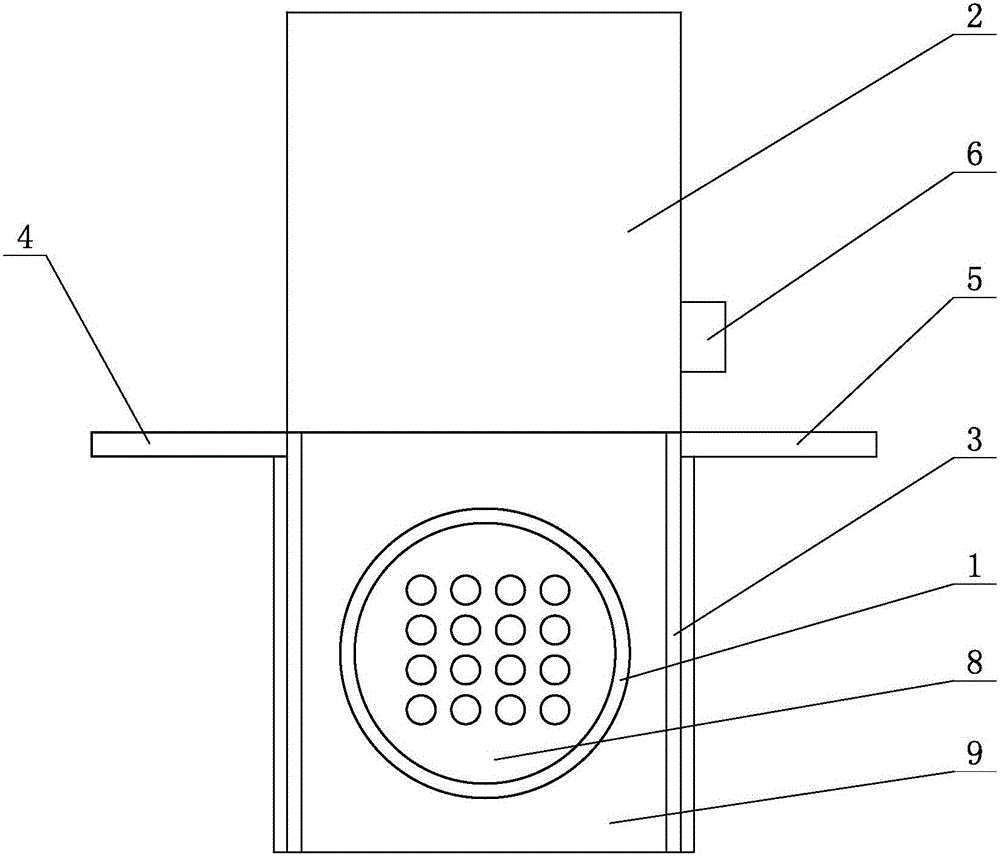

圖2是本實用新型加熱保溫裝置的俯視圖；

圖中：1、加熱座；2、保溫外殼；3、導軌；4、左門；5、右門；6、溫度控制器；7、溫度探測器；8、隔板；9、座板；10、支架；11、保溫板。

具體實施方式

實施例1

如圖1和圖2所示，一種加熱保溫裝置，其主要包括底座、加熱座1和保溫外殼2，所述的底座上表面的左右兩端設有兩條導軌3，所述的加熱座1設置在底座上表面的前端，加熱座1的上表面上設有圓形凹槽，所述的凹槽的內部設有電熱絲，凹槽的直徑為80cm，所述的保溫外殼2為長方體，保溫外殼2的下端開口，保溫外殼2的左右兩個側面的下端均設有滑輪，所述的滑輪安裝在導軌3上，所述的保溫外殼2的前側表面為活動門，所述的活動門包括左門4和右門5，所述的左門4以折頁安裝在保溫外殼2的左側面的前端，所述的右門5以折頁安裝在保溫外殼2的右側面的前端。

所述的電熱絲與溫度控制器6電連接，所述的溫度控制器6上還連接有溫度探測器7，所述的溫度控制器6設置在保溫外殼2的左側面的外側或右側面的外側，所述的溫度探測器7設置在保溫外殼2上表面內側的后端。所述的加熱座1為圓形，所述的電熱絲的上側設有隔板8，所述的隔板8上設有若干散熱孔，所述的散熱孔的形狀為圓形。所述的電熱絲與加熱座1之間設有耐熱絕緣板。

所述的底座包括座板9和支架10，所述的支架10固定連接在座板9的下表面上，所述的座板9為正方形，所述的導軌3的長度為座板9邊長的2倍。所述的保溫外殼2的內側表面上設有保溫板11。所述的底座、加熱座1和保溫外殼2均是由高碳鋼制成的。

實施例2

一種加熱保溫裝置，其主要包括底座、加熱座1和保溫外殼2，所述的底座上表面的左右兩端設有兩條導軌3，所述的加熱座1設置在底座上表面的前端，加熱座1的上表面上設有圓形凹槽，所述的凹槽的內部設有電熱絲，凹槽的直徑為85cm，所述的保溫外殼2為長方體，保溫外殼2的下端開口，保溫外殼2的左右兩個側面的下端均設有滑輪，所述的滑輪安裝在導軌3上，所述的保溫外殼2的前側表面為活動門，所述的活動門包括左門4和右門5，所述的左門4以折頁安裝在保溫外殼2的左側面的前端，所述的右門5以折頁安裝在保溫外殼2的右側面的前端。

所述的電熱絲與溫度控制器6電連接，所述的溫度控制器6上還連接有溫度探測器7，所述的溫度控制器6設置在保溫外殼2的左側面的外側或右側面的外側，所述的溫度探測器7設置在保溫外殼2上表面內側的后端。所述的加熱座1為正方形，所述的電熱絲的上側設有隔板8，所述的隔板8上設有若干散熱孔，所述的散熱孔的形狀為菱形。所述的電熱絲與加熱座1之間設有耐熱絕緣板。

所述的底座包括座板9和支架10，所述的支架10固定連接在座板9的下表面上，所述的座板9為正方形，所述的導軌3的長度為座板9邊長的2倍。所述的保溫外殼2的內側表面上設有保溫板11。所述的底座、加熱座1和保溫外殼2均是由不銹鋼制成的。

實施例3

一種加熱保溫裝置，其主要包括底座、加熱座1和保溫外殼2，所述的底座上表面的左右兩端設有兩條導軌3，所述的加熱座1設置在底座上表面的前端，加熱座1的上表面上設有圓形凹槽，所述的凹槽的內部設有電熱絲，凹槽的直徑為90cm，所述的保溫外殼2為長方體，保溫外殼2的下端開口，保溫外殼2的左右兩個側面的下端均設有滑輪，所述的滑輪安裝在導軌3上，所述的保溫外殼2的前側表面為活動門，所述的活動門包括左門4和右門5，所述的左門4以折頁安裝在保溫外殼2的左側面的前端，所述的右門5以折頁安裝在保溫外殼2的右側面的前端。

所述的電熱絲與溫度控制器6電連接，所述的溫度控制器6上還連接有溫度探測器7，所述的溫度控制器6設置在保溫外殼2的左側面的外側或右側面的外側，所述的溫度探測器7設置在保溫外殼2上表面內側的后端。所述的加熱座1為圓形，所述的電熱絲的上側設有隔板8，所述的隔板8上設有若干散熱孔，所述的散熱孔的形狀為長方形。所述的電熱絲與加熱座1之間設有耐熱絕緣板。

所述的底座包括座板9和支架10，所述的支架10固定連接在座板9的下表面上，所述的座板9為正方形，所述的導軌3的長度為座板9邊長的2倍。所述的保溫外殼2的內側表面上設有保溫板11。所述的底座、加熱座1和保溫外殼2均是由不銹鋼制成的。

在應用本實用新型對原料桶進行加熱時，首先，需要將保溫外殼2移動至導軌3的后端，使得加熱座1裸露在外側，工人可以利用叉車或吊車將原料桶放置在加熱座1上。然后，將保溫外殼2移動回到座板9上，關閉左門4和右門5。最后，在溫度控制器6上設置融化溫度，并啟動電壓進行加熱。通過溫度控制器6和溫度探測器7的配合，本實用新型能夠進行恒溫加熱。本實用新型的成本低廉，占地面積小，能夠較為輕松的進行移動，適用于一些中小型化工廠使用。

顯然，本實用新型的上述實施例僅僅是為清楚地說明本實用新型所作的舉例，而并非是對本實用新型的實施方式的限定。對于所屬領域的普通技術人員來說，在上述說明的基礎上還可以做出其它不同形式的變化或變動。這里無法對所有的實施方式予以窮舉。凡是屬于本實用新型的技術方案所引申出的顯而易見的變化或變動仍處于本實用新型的保護范圍之列。
