本實用新型涉及機械領域，尤其涉及化工機械，特別是一種儲能用鈦制電解液冷卻器。

背景技術：

冷卻器是利用流體介質將系統運行過程中產生熱量傳遞到換熱管管壁與空氣接觸，將熱量傳遞給空氣的裝置，是保證系統設備平穩運行的重要組成部分，已廣泛應用于各個行業的運行系統中。在某些特殊工況中，常規的設計無法滿足抗腐蝕性能和換熱性能要求的雙重保證。

技術實現要素：

本實用新型的目的在于提供一種能滿足抗腐蝕性能和換熱性能要求的儲能用鈦制電解液冷卻器。

為解決上述技術問題，本實用新型儲能用鈦制電解液冷卻器，包括：前管箱及后管箱，所述前管箱及所述后管箱平行間隔設置；接管，所述接管設置在所述前管箱上；換熱管，所述換熱管的兩端通過管板與所述前管箱及所述后管箱連接；側梁，所述側梁的兩端分別與所述前管箱及所述后管箱連接，所述側梁設置在所述換熱管的上方。

在所述管板上設有多個安裝孔，多個所述安裝孔之間呈等邊三角形排布。

相鄰的多個所述安裝孔的中心之間的間距為16.3毫米。

在所述側梁上設有導風槽，所述導風槽沿著所述側梁的軸線方向延伸。

本實用新型儲能用鈦制電解液冷卻器具有結構精致小巧、安裝方便、換熱性能好和耐腐蝕性能優良的特點。解決了儲能系統運行安全可靠的要求，有效提高了產品的廣泛使用性。

附圖說明

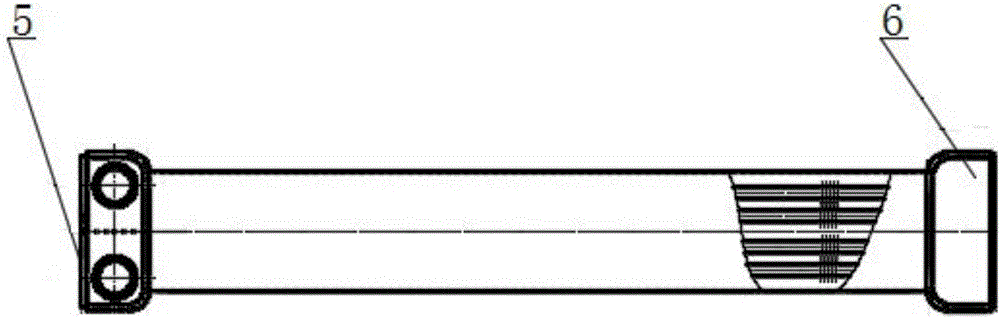

圖1為本實用新型儲能用鈦制電解液冷卻器結構示意圖；

圖2為本實用新型儲能用鈦制電解液冷卻器結構示意圖；

圖3為本實用新型儲能用鈦制電解液冷卻器接管結構示意圖；

圖4為本實用新型儲能用鈦制電解液冷卻器管板結構示意圖；

圖5為本實用新型儲能用鈦制電解液冷卻器換熱管結構示意圖；

圖6為本實用新型儲能用鈦制電解液冷卻器側梁結構示意圖。

具體實施方式

下面結合附圖對本實用新型儲能用鈦制電解液冷卻器作進一步詳細說明。

如圖1～圖6所示，本實用新型儲能用鈦制電解液冷卻器，包括進/出口接管1、前管箱5、整體式管板2、鈦換熱翅片管、側梁4、后管箱6。主要特征為內外表面陽極化處理的進/出口的接管和整體式的管板設計。進/出口接管1的陽極化處理有效保護了接管在與外管的連接時連接凹槽處電解液離子堆積濃度過高而引起的沖刷和晶間腐蝕問題。整體式管板2的設計則在減少焊接變形量和結構強度上起了很好效果。

換熱管3為基管Ф8×0.8毫米的TA2鈦管和翅片為鋁的雙金屬軋片管。雙金屬軋片管具有換熱效率高風阻系數小等特點，這保證了冷卻器的換熱性能要求。

側梁4采用1毫米鈦板壓制加工形式，這不但減輕了整體重量，提高了結構的強度，同時又變成了導風槽7，進一步提高冷卻器整體的強度和換熱性能。

換熱管3與管板的連接采用焊接方式，焊接時采用梅花樁式點焊定位固定，再分區域焊接，這樣有效控制了焊接過程中的變形量和焊接的熱影響區面積。

前管箱5和后管箱6為焊接式結構，焊接密封結構可以保證了冷卻器的可靠使用。

冷卻器換熱管3通過安裝孔8連，其排布形式為等邊三角形布置，管孔中心距控制在16.3毫米的范圍內。這樣的排列方式可以提高換熱接觸效率和降低風阻的作用。

以上已對本實用新型創造的較佳實施例進行了具體說明，但本實用新型創造并不限于實施例，熟悉本領域的技術人員在不違背本實用新型創造精神的前提下還可作出種種的等同的變型或替換，這些等同的變型或替換均包含在本申請權利要求所限定的范圍內。
