本實用新型屬于熱交換器技術領域，具體涉及一種快速高效的板式換熱器。

背景技術：

板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種新型高效換熱器。各種板片之間形成薄矩形通道，通過板片進行熱量交換。板式換熱器是液—液、液—汽進行熱交換的理想設備。它具有換熱效率高、熱損失小、結構緊湊輕巧、占地面積小、安裝清洗方便、應用廣泛、使用壽命長等特點。

現有的板式換熱器保溫效果差，熱量容易流失，熱量轉換效率低，由于內部水溫的變化水流速度難以控制，導致熱量未交換完成就被排出的問題，為此我們提出一種快速高效的板式換熱器。

技術實現要素：

本實用新型的目的在于提供一種快速高效的板式換熱器，以解決上述背景技術中提出板式換熱器保溫效果差，熱量容易流失，熱量轉換效率低，由于內部水溫的變化水流速度難以控制，導致熱量未交換完成就被排出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種快速高效的板式換熱器，包括換熱片固定螺帽和固定底座，所述固定底座的上方設置有換熱片固定隔板，所述換熱片固定隔板的左側前方設置有熱水管，所述熱水管與換熱片固定隔板的連接位置處設置有水管固定螺母，且換熱片固定隔板右側靠近熱水管的后方設置有冷水管，所述冷水管和熱水管上均設置有電磁閥，所述換熱片固定隔板的左側中間位置處設置有控制面板，且換熱片固定隔板的內部左下方設置有溫度檢測器，所述溫度檢測器和電磁閥均與控制面板電性連接，所述換熱片固定隔板的上方和下方均設置有換熱片固定螺釘，所述換熱片固定螺帽安裝在換熱片固定螺釘上，兩個所述換熱片固定隔板之間設置有換熱片，所述換熱片的上下兩端均設置有保溫絕熱隔板，所述換熱片固定隔板的右側設置有支撐橫桿，所述支撐橫桿的右側設置有支撐立柱，所述支撐立柱的底部設置有支撐立柱固定螺絲。

優選的，所述支撐橫桿共設置有兩根，且兩根支撐橫桿安裝在支撐立柱與換熱片固定隔板的中間位置處。

優選的，所述支撐立柱固定螺絲共設置有四個，且四個支撐立柱固定螺絲分別安裝在支撐立柱的左右兩側。

優選的，所述熱水管共設置有兩個，且兩個熱水管均勻安裝在換熱片固定隔板的左側前方。

優選的，所述冷水管共設置有兩個，且兩個冷水管分別安裝在兩個熱水管的后方。

與現有技術相比，本實用新型的有益效果是：本實用新型結構科學合理，使用安全方便，電磁閥可以根據水溫調節流速，當水溫較熱時，降低流速，水溫低，加快流速，從而方便提升換熱效率保溫絕熱隔板避免內部的熱量流失，同時可以避免操作人員接觸到換熱片被燙傷的問題，溫度檢測器便于實時檢測水溫，換熱片固定隔板可以固定換熱片，避免熱量流失，同時方便換熱片的固定。

附圖說明

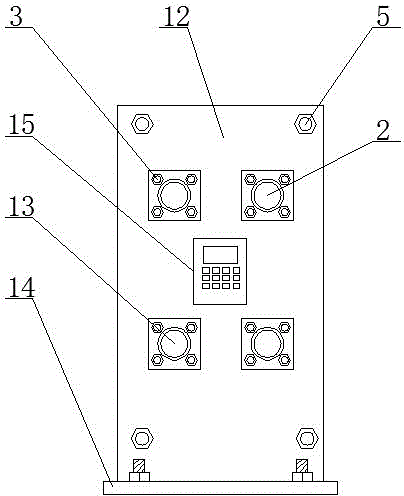

圖1為本實用新型的結構示意圖；

圖2為本實用新型的側視圖；

圖中：1-電磁閥、2-熱水管、3-水管固定螺母、4-換熱片、5-換熱片固定螺釘、6-保溫絕熱隔板、7-換熱片固定螺帽、8-支撐橫桿、9-支撐立柱、10-支撐立柱固定螺絲、11-溫度檢測器、12-換熱片固定隔板、13-冷水管、14-固定底座、15-控制面板。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1和圖2，本實用新型提供一種技術方案：一種快速高效的板式換熱器，包括換熱片固定螺帽7和固定底座14，固定底座14的上方設置有換熱片固定隔板12，換熱片固定隔板12的左側前方設置有熱水管2，熱水管2與換熱片固定隔板12的連接位置處設置有水管固定螺母3，且換熱片固定隔板12右側靠近熱水管2的后方設置有冷水管13，冷水管13和熱水管2上均設置有電磁閥1，換熱片固定隔板12的左側中間位置處設置有控制面板15，且換熱片固定隔板12的內部左下方設置有溫度檢測器11，溫度檢測器11和電磁閥1均與控制面板15電性連接，換熱片固定隔板12的上方和下方均設置有換熱片固定螺釘5，換熱片固定螺帽7安裝在換熱片固定螺釘5上，兩個換熱片固定隔板12之間設置有換熱片4，換熱片4的上下兩端均設置有保溫絕熱隔板6，換熱片固定隔板12的右側設置有支撐橫桿8，支撐橫桿8的右側設置有支撐立柱9，支撐立柱9的底部設置有支撐立柱固定螺絲10。

支撐橫桿8共設置有兩根，且兩根支撐橫桿8安裝在支撐立柱9與換熱片固定隔板12的中間位置處。支撐立柱固定螺絲10共設置有四個，且四個支撐立柱固定螺絲10分別安裝在支撐立柱9的左右兩側。熱水管2共設置有兩個，且兩個熱水管2均勻安裝在換熱片固定隔板12的左側前方。冷水管13共設置有兩個，且兩個冷水管13分別安裝在兩個熱水管2的后方。

本實用新型中的溫度檢測器11內部設置有溫感元件和信號轉換裝置，通過溫感原件檢測外部水溫的變化，改變阻值的變化，實現對溫度的檢測，然后通過信號轉換裝置溫度值轉換為電信號，傳遞給控制面板15顯示出來。

本實用新型的工作原理及使用流程：本實用新型安裝完成后，接通電源，通過控制面板15啟動主機，上方的熱水管2將熱水輸入，溫度檢測器11實時監測水溫，電磁閥1根據水溫調節內部的水體的流速，熱水管2的熱量經過換熱片4作用后，熱量進入到下方的冷水管13中的冷水中，實現熱量的交換，同時保溫絕熱隔板6減少熱量流失。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
