本實用新型涉及穿墻機領域，尤其涉及一種導流圈組件及空調穿墻機。

背景技術：

傳統穿墻機的整機裝配如圖1所示，以底盤a10為基礎，固定冷凝器、蒸發器、壓縮機、蝸殼a2、電機支架a4及導流圈a7等部分。首先將電機支架a4與底盤a10固定，外側通過軸流風葉a9、上蓋板a6和導流圈a7構成外側風道，內側通過離心風葉a1和蝸殼a2構成內側風道，內、外側通過連接板a5固定，保證裝配精度。

如圖2所示，傳統穿墻機需要多個零件相互連接，以達到固定電機、外側風場導流、冷凝水導流和固定內外側結構的目的。此設計結構復雜，零件眾多，裝配工序復雜，裝配效率低下，電機以及風葉的定位精度差，可靠性差。

技術實現要素：

本實用新型的目的是提出一種導流圈組件及空調穿墻機，以解決傳統穿墻機裝配效率低下的問題。

為實現上述目的，本實用新型提供了一種導流圈組件，包括連接板、上蓋板、電機支架和導流圈，所述電機支架設在所述導流圈的側面，所述上蓋板設在所述導流圈的上方，所述連接板用于將所述上蓋板、所述電機支架或所述導流圈與蝸殼進行連接，所述電機支架、所述連接板、所述上蓋板和所述導流圈中的任意至少兩個通過一體化制造而形成一體化構件。

進一步地，所述一體化構件采用注塑工藝一體成型。

進一步地，所述上蓋板靠近所述電機支架一側的邊角采用圓弧倒角。

進一步地，所述上蓋板的上表面形成為光滑表面。

進一步地，所述導流圈的外側棱邊采用圓弧過渡。

進一步地，所述一體化構件至少包括所述電機支架和所述導流圈，其中所述電機支架設有用于固定外側電機的固定座，所述固定座的下方設有實心支撐座，所述固定座的上方設有多條與所述導流圈連接的支腿。

進一步地，所述一體化構件還包括與所述導流圈和所述電機支架一體成型的所述連接板，所述連接板一端設置在所述導流圈的側面，并位于相鄰的兩條所述支腿之間。

進一步地，所述實心支撐座和所述導流圈之間通過底板一體成型，以使所述電機支架下部和所述導流圈的下部實現一體化連接。

為實現上述目的，本實用新型還提供了一種空調穿墻機，包括上述的導流圈組件。

進一步地，還包括離心風葉、蝸殼、內側電機、外側電機、軸流風葉和底盤，所述離心風葉和所述內側電機固定在所述蝸殼上，所述蝸殼與所述連接板連接，所述軸流風葉安裝在所述外側電機上，所述外側電機固定在所述電機支架上，所述導流圈和所述蝸殼固定在所述底盤上。

基于上述技術方案，本實用新型通過將導流圈組件所包含的連接板、上蓋板、電機支架和導流圈中的任意至少兩個采用一體化制造工藝制造形成一體化構件，使得在對導流圈組件進行安裝時，可以將該一體化構件與相關部件直接進行連接，節省了將其中任意至少兩個進行組裝的時間，簡化了裝配工序，提高了裝配效率；還節省了裝配用的連接零件，降低裝配成本；一體化構件的設置，還可以提高一體化構件所包含的各部件之間的連接可靠性。

附圖說明

此處所說明的附圖用來提供對本實用新型的進一步理解，構成本申請的一部分，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

圖1為傳統穿墻機的整機裝配示意圖。

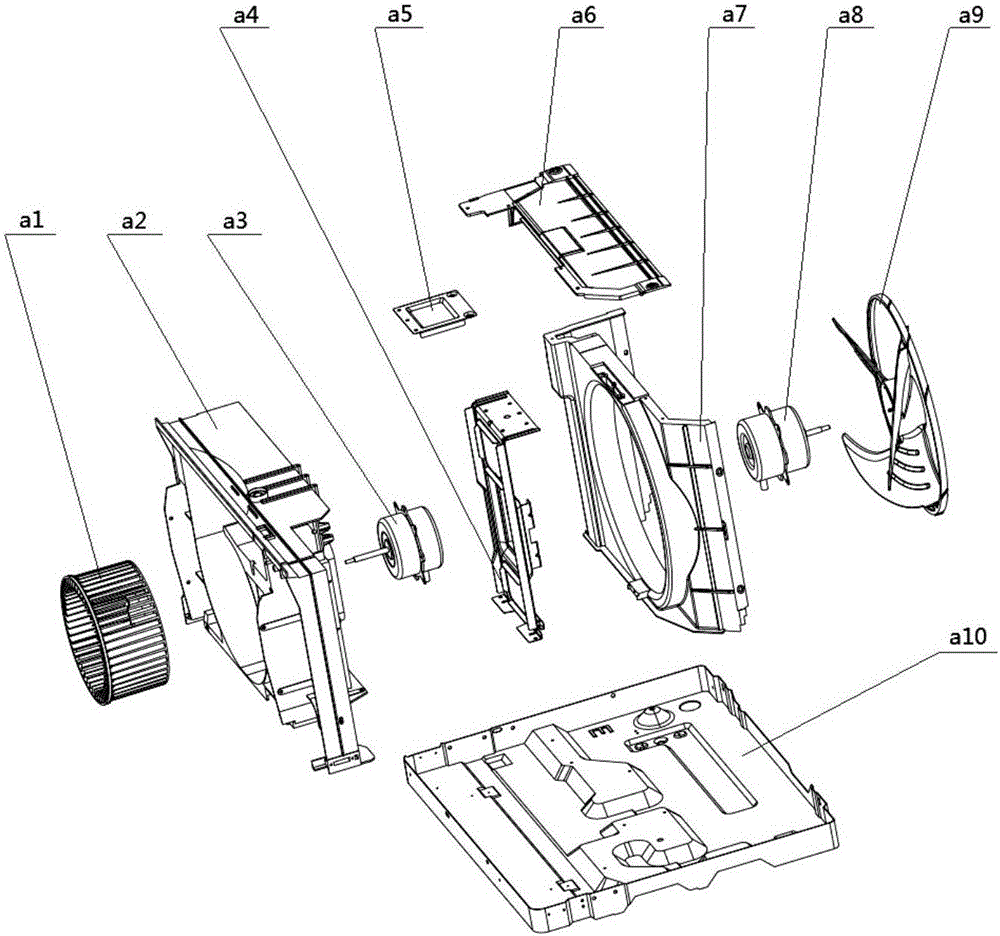

圖2為圖1的爆炸圖。

圖3為本實用新型空調穿墻機一個實施例的整機裝配示意圖。

圖4為圖3的爆炸圖。

圖5為圖3實施例另一角度的視圖。

圖中：a1-離心風葉，a2-蝸殼，a3-內側電機，a4-電機支架，a5-連接板，a6-上蓋板，a7-導流圈，a8-外側電機，a9-軸流風葉，a10-底盤；

1-一體化構件，11-連接板，12-上蓋板，13-電機支架，14-導流圈，2-離心風葉，3-蝸殼，4-內側電機，5-外側電機，6-軸流風葉，7-底盤。

具體實施方式

下面將結合本實用新型實施例中的附圖，對實施例中的技術方案進行清楚、完整地描述。顯然，所描述的實施例僅僅是本實用新型的一部分實施例，而不是全部的實施例。基于本實用新型的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

在本實用新型的描述中，需要理解的是，術語“中心”、“橫向”、“縱向”、“前”、“后”、“左”、“右”、“上”、“下”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型保護范圍的限制。

經過對傳統穿墻機的結構分析，發明人發現，其安裝總共需要用到25顆螺釘進行固定。

具體地，傳統穿墻機主要包括：離心風葉a1、蝸殼a2、內側電機a3、電機支架a4、連接板a5、上蓋板a6、導流圈a7、外側電機a8、軸流風葉a9和底盤a10。其具體的安裝步驟為：

1、預裝電機支架a4、導流圈a7、外側電機a8和軸流風葉a9：

先用4顆螺釘將外側電機a8固定在電機支架a4上，將電機支架a4與外側電機a8的組件與導流圈a7用3顆螺釘進行固定，再將軸流風葉a9安裝在外側電機a8上。

2、安裝步驟1中的組件：

用4顆螺釘將導流圈a7固定在冷凝器邊板上，用3顆螺釘將導流圈a7與電機支架a4的組件固定在底盤a10。

3、安裝連接板a5和上蓋板a6：

用4顆螺釘將上蓋板a6與導流圈a7固定，用2顆螺釘將上蓋板a6與冷凝器邊板固定，用2顆螺釘將連接板a5與電機支架a4固定，用3顆螺釘將連接板a5與蝸殼a2固定。

上述傳統穿墻機的整體安裝十分麻煩，總共需要用到25顆螺釘，整體精度難以把握，存在可靠性隱患。

為解決上述問題，本實用新型提出一種導流圈組件，如圖3和圖4所示，該導流圈組件包括連接板11、上蓋板12、電機支架13和導流圈14，其中，所述電機支架13用于安裝電機，所述電機支架13設置在所述導流圈14的側面；所述上蓋板12設在所述導流圈14的上方，所述上蓋板12能夠?qū)?dǎo)流圈14的頂部進行密封，同時上蓋板12還能夠作為將導流圈14與冷凝器邊板相連接的連接件；所述連接板11用于將所述上蓋板12、所述電機支架13或所述導流圈14與蝸殼3進行連接，連接板11的設置位置比較靈活；所述電機支架13、所述連接板11、所述上蓋板12和所述導流圈14中的任意至少兩個通過一體化制造而形成一體化構件1。

作為上述實施例的進一步優選，所述一體化構件1包括所述電機支架13、所述連接板11、所述上蓋板12和所述導流圈14中的任意至少三個。該實施例中一體化的程度比上一實施例高，裝配工序得到進一步地簡化，裝配效率得到進一步提升。

作為上述實施例的更進一步優選，所述一體化構件1包括所述電機支架13、所述連接板11、所述上蓋板12和所述導流圈14，即所述電機支架13、所述連接板11、所述上蓋板12和所述導流圈14這四個部件共同實現一體化，使得導流圈組件的一體化程度達到最高，能夠最大限度地簡化裝配工序，提高裝配效率。

通過將導流圈組件所包含的連接板11、上蓋板12、電機支架13和導流圈14中的任意至少兩個采用一體化制造工藝制造形成一體化構件，使得在對導流圈組件進行安裝時，可以將該一體化構件與相關部件直接進行連接，節省了將其中任意至少兩個進行組裝的時間，簡化了裝配工序，提高了裝配效率；還節省了裝配用的連接零件，降低裝配成本；一體化構件的設置，還可以提高一體化構件所包含的各部件之間的連接可靠性。

電機支架13的一體化，使得電機定位可靠，從源頭控制電機裝配、風葉裝配的精度，減少了出錯的可能性，可靠性提高；上蓋板12的一體化，可以對導流圈14實現更加有效的密封，杜絕漏風的可能性；連接板11的一體化，使結構更加穩固，有效連接固定穿墻機的內、外側。

為了方便成型，所述一體化構件1采用注塑工藝一體成型，注塑工藝比較成熟，操作起來比較簡單，成型后的結構也比較可靠，制造成本也較低。

導流圈組件中的任意至少兩個部件采用一體化制造之后，為了對導流圈組件的整體進行進一步的改造，主要采取了以下幾個措施：

如圖3所示，所述上蓋板12靠近所述電機支架13一側的邊角采用圓弧倒角。該設置可以使得流過上蓋板12的氣流更加平穩，有效降低氣流流動所產生的噪聲。

采用一體化構件之后，上蓋板12的結構強度有所增加，上蓋板12的上表面形成為光滑表面，而無需再設置加強筋進行加固，這樣不但簡化了結構，節省了加工工序，還可以使得上蓋板12的上表面更加光滑，有利于氣流的流動，避免由于加強筋的存在而造成氣流流動的不穩定，進而產生較大的噪聲。

如圖4所示，所述導流圈14的外側棱邊采用圓弧過渡，這種設置可以使得流經導流圈14的氣流更加平穩，避免氣流產生波動，有利于降低氣流噪聲。

對于至少包括所述電機支架13和所述導流圈14的一體化構件1來說，如圖5所示，所述電機支架13設有用于固定外側電機5的固定座，該固定座可以與外側電機5的外形相配合，比如可以為圓筒狀；所述固定座的下方設有實心支撐座，該實心支撐座可以增強對固定座及外側電機5的支撐作用，使電機支架13的結構更加穩固；所述固定座的上方設有多條與所述導流圈14連接的支腿，該支腿作為加強機構，增強電機支架13的結構強度，使得電機支架13與導流圈14的連接更加可靠。

對于至少包括所述導流圈14、所述電機支架13和所述連接板11的一體化構件1來說，如圖5所示，所述連接板11的一端設置在所述導流圈14的側面，并且連接板位于與電機支架13相同的一側，連接板11位于相鄰的兩條所述支腿之間。

傳統穿墻機中，連接板a5先通過螺釘與電機支架a4連接，然后電機支架a4通過螺釘與導流圈a7連接，這樣連接板a5才能實現與導流圈a7的連接，然后導流圈a7再通過連接板a5與蝸殼a2連接。這種連接方式，連接板a5僅通過幾個螺釘與導流圈a7間接連接，連接板a5與導流圈a7之間的連接特別不可靠。而本實用新型的實施例中，連接板11在導流圈14的側面與導流圈14一體成型，連接板11相當于從導流圈14的側面長出，連接板11與導流圈14之間的連接更加可靠。

另外，所述實心支撐座和所述導流圈14之間通過底板一體成型，以使所述電機支架13下部和所述導流圈14的下部實現一體化連接。這樣，電機支架13的下部與導流圈14的下部相當于可靠地綁定在一起，當需要將電機支架13和導流圈14與底盤7進行連接時，只需要將電機支架13與底盤7進行固定即可，無需再特別地將導流圈14與底盤7也進行連接固定，這樣可以節省裝配用螺釘，簡化裝配工序，節省裝配時間，并且定位精度更高。

基于上述各實施例中的導流圈組件，本實用新型還提出一種空調穿墻機，包括上述的導流圈組件，上述各個實施例中導流圈組件所具備的優點同樣適用于空調穿墻機，這里不再贅述。

除了導流圈組件，空調穿墻機還包括離心風葉2、蝸殼3、內側電機4、外側電機5、軸流風葉6和底盤7，所述離心風葉2和所述內側電機4固定在所述蝸殼3上，所述蝸殼3與所述連接板11連接，所述軸流風葉6安裝在所述外側電機5上，所述外側電機5固定在所述電機支架13上，所述導流圈14和所述蝸殼3固定在所述底盤7上。

下面結合圖3和圖4對本實用新型導流圈組件及空調穿墻機的一個實施例的裝配過程進行說明：

該實施例中，一體化構件1包括電機支架13、連接板11、上蓋板12和導流圈14，空調穿墻機還包括離心風葉2、蝸殼3、內側電機4、外側電機5、軸流風葉6和底盤7，裝配該空調穿墻機的具體操作為：

將外側電機5通過4顆螺釘固定在一體化構件1中的電機支架13上，將軸流風葉6安裝在外側電機5上；將一體化構件1中的電機支架13通過2顆螺釘安裝在底盤7上；將一體化構件1中的上蓋板12通過2顆螺釘以及導流圈14通過4顆螺釘與冷凝器邊板連接；將一體化構件1中的連接板11通過2顆螺釘與蝸殼3連接；將內側電機4和離心風葉2安裝在蝸殼3上。

可見，在該實施例中，整個裝配過程總共需要14顆螺釘，比傳統穿墻機的裝配共減少螺釘11顆，一體化構件的設置可以減少總裝一線工人2人，極大地簡化了裝配工序，整體精度得到提升，可靠性增強。

通過對本實用新型導流圈組件及空調穿墻機的多個實施例的說明，可以看到本實用新型導流圈組件實施例的結構簡單合理，將傳統穿墻機中的電機支架、導流圈、上蓋板和連接板簡化為一個一體化構件，用一個零件實現多個功能，各個部分連接更加穩固，突破原來多處使用螺釘固定的固有方式，簡化安裝操作，簡化裝配流程，降低生產成本，極大地提高裝配效率；減少螺釘11顆，并減少總裝裝配人員兩名，整體裝配效率得到提升。

最后應當說明的是：以上實施例僅用以說明本實用新型的技術方案而非對其限制；盡管參照較佳實施例對本實用新型進行了詳細的說明，所屬領域的普通技術人員應當理解：依然可以對本實用新型的具體實施方式進行修改或者對部分技術特征進行等同替換；而不脫離本實用新型技術方案的精神，其均應涵蓋在本實用新型請求保護的技術方案范圍當中。
