本實用新型涉及干燥機，具體涉及一種適用于藥用酵母生產的雙滾筒干燥機。

背景技術：

滾筒干燥機是一種接觸式內加熱傳導型的干燥機械。在干燥過程中，熱量是由滾筒的內壁傳到其外壁，穿過負載滾筒外壁面上被干燥的物料，把物料上的水分蒸發，是一種連續干燥的生產機械。滾筒干燥機廣泛地應用于化工、釀造、制造、肥料、城市污泥處理等方面。

在藥用酵母生產的過程中也經常用到雙滾筒干燥機，但由于現有的藥用酵母生產大多都是開放式的，從而就會導致干燥滾筒內的細菌微生物滋生以及可能會落入其他雜物，不利于藥用酵母的生產。

技術實現要素：

針對現有技術的不足，本實用新型的目的旨在提供一種適用于藥用酵母生產的雙滾筒干燥機，以利于藥用酵母的生產。

為實現上述目的，本實用新型采用如下技術方案：

適用于藥用酵母生產的雙滾筒干燥機，包括間隔平行設置的兩滾筒，設置于兩滾筒軸向兩端之間的間隙且與兩滾筒相對貼合的乳液擋板，沿著兩滾筒軸向兩側安裝的擋粉罩，以及安裝于兩滾筒上方的抽風罩。

所述乳液擋板通過連接桿安裝于支架中，在支架上安裝有調節手輪，調節手輪與連接桿相連接。

所述乳液擋板包括安裝部以及與安裝部相銜接的接觸部，安裝部與連接桿相固定連接，接觸部呈倒“人”字狀，與兩滾筒相對貼合。

所述安裝部為不銹鋼，接觸部為四氟乙烯。

在所述兩滾筒的下方設置有拌籠。

本實用新型的有益效果在于：

本實用新型適用于藥用酵母生產的雙滾筒干燥機通過在兩滾筒軸向兩端之間的間隙安裝有乳液擋板，一是可以減少濕料堵塞拌籠內的攪拌軸，二是可以減少細菌污染；通過在兩滾筒的軸向兩側安裝有擋粉罩，如此，即可防止粉塵堆積在滾筒的表面上以及防止?jié)L筒兩端濕料脫落物落入至滾筒下的拌籠內，從而利于藥用酵母的的生產。

附圖說明

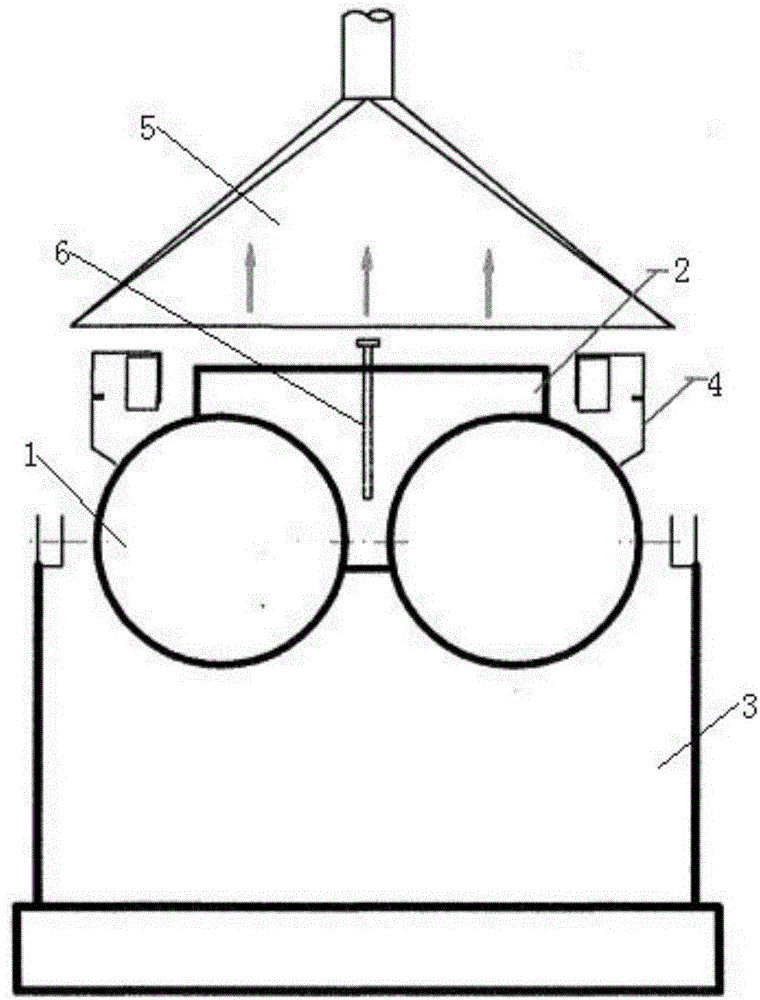

圖1為本實用新型適用于藥用酵母生產的雙滾筒干燥機的正視圖；

圖2為本實用新型適用于藥用酵母生產的雙滾筒干燥機的側視圖；

圖3為乳液擋板的結構安裝示意圖；

圖中：1、滾筒；2、乳液擋板；3、拌籠；4、擋粉罩；5、抽風罩；6、連接桿；7、支架；8、調節手輪；20、安裝部；21、接觸部。

具體實施方式

下面，結合附圖以及具體實施方式，對本實用新型做進一步描述：

如果1-2所示，本實用新型用于藥用酵母生產的雙滾筒干燥機，包括間隔平行設置的兩滾筒1，設置于兩滾筒1軸向兩端之間的間隙且與兩滾筒1相對貼合的乳液擋板2，也就是說，在乳液擋板2的作用下，可以杜絕兩滾筒1兩端的濕料進入到兩滾筒1下方的拌籠3，如此，一是可以減少濕料堵塞拌籠3內的攪拌軸(未圖示)，二是可以減少細菌污染，降低微生物指標；沿著兩滾筒1軸向兩側安裝的擋粉罩4，也就是說，通過在兩滾筒1的軸向兩側安裝有擋粉罩4，如此，即可防止粉塵堆積在滾筒1的表面上以及防止脫落物落入至滾筒1下的拌籠3內；以及安裝于兩滾筒1上方的抽風罩5，也就是說，兩滾筒1對濕料進行干燥時所產生的水蒸氣會被抽風罩5及時地抽走，以保證干燥的效率。

其中，上述的乳液擋板2通過連接桿6安裝于支架7中，在支架上7安裝有調節手輪8，調節手輪8與連接桿6相連接。換言之，通過調節手輪8可以調節乳液擋板2與兩滾筒1的相對間隙，以滿足不同的生產需求。

如圖3所式，上述的乳液擋板2包括安裝部20以及與安裝部20相銜接的接觸部21，安裝部20與連接桿6相固定連接，接觸部21呈倒“人”字狀，與兩滾筒1相對貼合。其中，安裝部20為不銹鋼，接觸部21為四氟乙烯，以進一步減少雜物對藥品(濕料)的影響。

對本領域的技術人員來說，可根據以上描述的技術方案以及構思，做出其它各種相應的改變以及形變，而所有的這些改變以及形變都應該屬于本實用新型權利要求的保護范圍之內。
