本實用新型屬于空調技術領域，具體涉及一種空調暖風水箱。

背景技術：

隨著科學技術的發展，空調系統已經被廣泛應用，其中暖風水箱是空調系統中重要的一部分，在使用過程中發現現有技術暖風水箱存在著多數進出水管設置在暖風水箱的左右兩側的頂部，當進出水管連接處發生漏水，極容易導致暖風本體和進、出水管同時報廢，而且進出水管設置在頂部，造成體積較大，占用的裝配空間高度過多，裝配不方便，進出管道均處于暖風水箱的頂部，造成水流動阻力較大，造成額外的燃油損失，同時長期的使用，發動機水箱內會殘留較多的沉淀物(金屬殘渣、水銹等)將殘留較多沉淀物的熱水通過進水管引入到空調暖風芯體后，會造成暖風芯體內部的散熱片堵塞，造成芯體水流量減小，進而導致散熱片散熱效果降低，達不到空調制熱的效果的問題。

因此，發明一種空調暖風水箱顯得非常必要。

技術實現要素：

本實用新型的目的在于提供一種空調暖風水箱，以解決上述背景技術中提出現有的空調暖風水箱存在的體積較大，裝配不方便，燃油損失，暖風芯體內部的散熱片堵塞，造成芯體水流量減小，進而導致散熱片散熱效果降低，達不到空調制熱的效果的問題。

為實現上述目的，本實用新型提供如下技術方案：一種空調暖風水箱，包括進水管、過濾器、進水室、出水室、回流扁管、散熱片、散熱芯體、第一扁管和出水管，所述進水管連接在空調暖風水箱的側壁上；所述進水管口一端設有過濾器；所述過濾器包括殼體、密封法蘭、入水口、濾芯、反沖洗結構、出水口；所述密封法蘭安裝在殼體上部；所述入水口在殼體的左上側；所述濾芯設置在殼體內部上半部分；所述反沖洗結構位于殼體內部的下半部分；所述出水口位于殼體右下側；所述進水管另一端與進水室相連；所述進水室與第一扁管的一端相連通；所述第一扁管另一端與帶連接空腔的散熱芯體相連通；所述散熱芯體通過回流扁管與出水室相連通；所述第一扁管和回流扁管間均設有散熱片；所述出水室側壁設有出水管。

進一步，所述進水室和進水管、出水室和出水管之間具體設有密封圈。

進一步，所述散熱片具體采用中空鋁扁管。

進一步，所述濾芯具體采用專用濾材雙層擴張鋁箔網。

本實用新型的技術效果和優點：該實用新型通過進水管、過濾器、進水室、出水室、回流扁管、散熱片、散熱芯體、第一扁管和出水管整體連接結構的設置，結構緊湊，安裝方便，流動效率高，燃油損耗低，水管連接處少量泄漏不易造成整體暖風水箱報廢，同時過濾器的設置能夠降低暖風芯體內部的散熱片堵塞，增大芯體水流量，提高散熱片散熱效果，使空調達到制熱的效果。

附圖說明

圖1為本實用新型的結構示意圖。

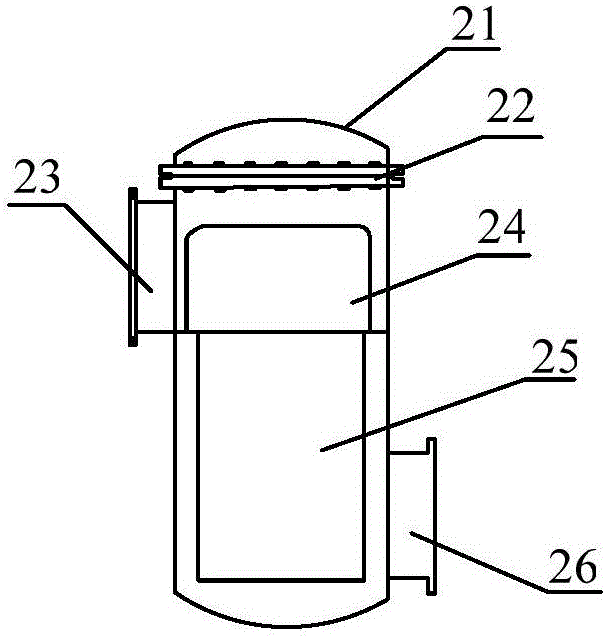

圖2為本實用新型過濾器的結構示意圖。

圖中：1-進水管；2-過濾器；21-殼體；22-密封法蘭；23-入水口；24-濾芯；25-反沖洗結構；26-出水口；3-進水室；4-出水室；5-回流扁管；6-散熱片；7-散熱芯體；8-第一扁管；9-出水管。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

本實用新型提供了如圖1所示的一種空調暖風水箱，包括進水管1、過濾器2、進水室3、出水室4、回流扁管5、散熱片6、散熱芯體7、第一扁管8和出水管9，所述進水管1連接在空調暖風水箱的側壁上；所述進水管1口一端設有過濾器2；所述過濾器包括殼體21、密封法蘭22、入水口23、濾芯24、反沖洗結構25、出水口26；所述密封法蘭22安裝在殼體21上部；所述入水口23在殼體21的左上側；所述濾芯24設置在殼體21內部上半部分；所述反沖洗結構25位于殼體21內部的下半部分；所述出水口26位于殼體21右下側；所述進水管1另一端與進水室3相連；所述進水室3與第一扁管8的一端相連通；所述第一扁管8另一端與帶連接空腔的散熱芯體7相連通；所述散熱芯體7通過回流扁管5與出水室3相連通；所述第一扁管8和回流扁管5間均設有散熱片6；所述出水室4側壁設有出水管9。

進一步，所述進水室3和進水管1、出水室4和出水管9之間具體設有密封圈。

進一步，所述散熱片6具體采用中空鋁扁管。

進一步，所述濾芯24具體采用專用濾材雙層擴張鋁箔網。

工作原理：進水管1中的熱水經過過濾器2的入水口23進入濾芯24過濾后進入反沖洗結構25處理后從出水口進入進水室3中，然后通過水平設置的第一扁管8擴散，第一扁管8使得散熱面積最大化，同時散熱片6進一步加強散熱效率，經過初步降溫后的水匯聚到散熱芯體7的內部連接空腔中，并通過下半部的回流扁管5，回流扁管5之間也設有散熱片5來散熱，經過散熱后水的溫度進一步降低，并流到出水室4中，通過出水管9輸出。

利用本實用新型所述技術方案，或本領域的技術人員在本實用新型技術方案的啟發下，設計出類似的技術方案，而達到上述技術效果的，均是落入本實用新型的保護范圍。
