本實用新型涉及空氣凈化技術領域，具體涉及一種空氣凈化器。

背景技術：

目前現有的空氣凈化器包括凈化器箱體、濾網、進氣網孔板、風機裝置和出氣格柵蓋，濾網安裝設置在凈化器箱體內的兩側部上，進氣網孔板設置在濾網的外側并與凈化器箱體的側部可拆卸連接，風機裝置安裝設置在凈化器箱體的頂部，凈化器箱體兩側的濾網之間與風機裝置下端形成風道，出氣格柵蓋罩設在風機裝置的上方與凈化器箱體頂部固定連接；工作時，空氣從凈化器箱體的兩側進入經過濾網過濾凈化后，凈化后的空氣由風機裝置抽風經由出氣格柵蓋從凈化器箱體的頂部排出。

然而該現有空氣凈化器僅僅具有過濾凈化空氣的功能，功能較為單一，無法滿足消費者要求空氣凈化器具備暖風功能的需求，因此，為迎合消費者的需求，就需要開發設計一種具有暖風功能的空氣凈化器。

技術實現要素：

針對現有技術的不足，本實用新型旨在提供一種具有暖風功能的帶暖風裝置的空氣凈化器。

為實現上述目的，本實用新型采用如下技術方案：

帶暖風裝置的空氣凈化器，包括凈化器箱體、濾網、進氣網孔板、風機裝置和出氣格柵蓋，濾網安裝設置在凈化器箱體內的兩側部上，進氣網孔板設置在濾網的外側并與凈化器箱體的側部可拆卸連接，風機裝置安裝設置在凈化器箱體的頂部，凈化器箱體兩側的濾網之間與風機裝置下端形成風道，出氣格柵蓋罩設在風機裝置的上方與凈化器箱體頂部固定連接，風道內位于凈化器箱體的兩側濾網的內壁上端之間、風機裝置的下方安裝設置有暖風裝置。

進一步的，所述暖風裝置包括PTC加熱片、固定支架和網罩殼，PTC加熱片安裝固定在固定支架上，固定支架固定連接在網罩殼的底部上，網罩殼設置在風機裝置的下方。

進一步的，所述風道內位于濾網的內側安裝設置有防護鐵網。

進一步的，所述PTC加熱片的側部電連接有溫控開關。

本實用新型具有如下有益效果：

本實用新型帶暖風裝置的空氣凈化器，其風道內位于凈化器箱體的兩側濾網的內壁上端之間、風機裝置的下方安裝設置有暖風裝置，PTC加熱片側部電連接有溫控開關，具有溫度過高保護作用，除具有基本的空氣凈化功能外，還具有暖風功能。

附圖說明

圖1為本實用新型帶暖風裝置的空氣凈化器的剖面結構示意圖；

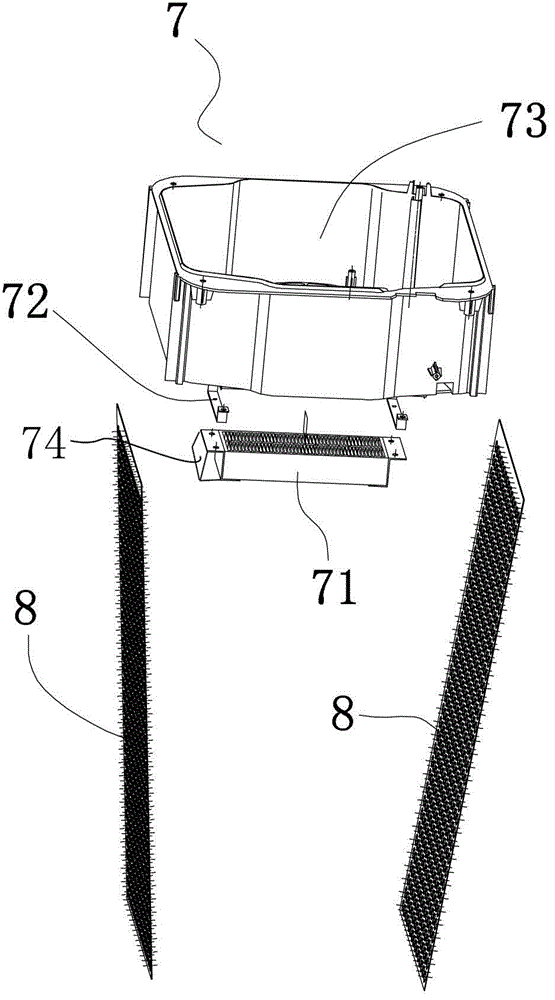

圖2為本實用新型帶暖風裝置的空氣凈化器其暖風裝置的爆炸結構示意圖；

圖3為本實用新型帶暖風裝置的空氣凈化器其暖風裝置在另一角度下的爆炸結構示意圖。

圖中：1、凈化器箱體；2、濾網；3、進氣網孔板；4、風機裝置；5、出氣格柵蓋；6、風道；7、暖風裝置；71、PTC加熱片；72、固定支架；73、網罩殼；74、溫控開關；8、防護鐵網。

具體實施方式

下面結合附圖及具體實施例，對本實用新型作進一步的描述，以便于更清楚的理解本實用新型要求保護的技術思想。

如圖1-3所示本實用新型帶暖風裝置的空氣凈化器，包括凈化器箱體1、濾網2、進氣網孔板3、風機裝置4和出氣格柵蓋5，濾網2安裝設置在凈化器箱體1內的兩側部上，進氣網孔板3設置在濾網2的外側并與凈化器箱體1的側部可拆卸連接，風機裝置4安裝設置在凈化器箱體1的頂部，凈化器箱體1兩側的濾網2之間與風機裝置4下端形成風道6，出氣格柵蓋5罩設在風機裝置4的上方與凈化器箱體1頂部固定連接，風道6內位于凈化器箱體1的兩側濾網2的內壁上端之間、風機裝置4的下方安裝設置有暖風裝置7。

具體的，暖風裝置7包括PTC加熱片71、固定支架72和網罩殼73，PTC加熱片71安裝固定在固定支架72上，固定支架72固定連接在網罩殼73的底部上，網罩殼73設置在風機裝置4的下方。

PTC加熱片71的側部電連接有溫控開關74。

為避免更換濾網2時，PTC加熱片71不小心燙傷人手，風道6內位于濾網2的內側安裝設置有防護鐵網8。

本實用新型其風道6內位于凈化器箱體1的兩側濾網2的內壁上端之間、風機裝置4的下方安裝設置有暖風裝置7，凈化后的空氣經由PTC加熱片71加熱后由風機裝置4抽出通過出氣格柵蓋5排出，PTC加熱片71的側部電連接有溫控開關74，具有溫度過高保護作用，除具有基本的空氣凈化功能外，還具有暖風功能。

對于本領域的技術人員來說，可根據以上描述的技術方案以及構思，做出其它各種相應的改變以及變形，而所有的這些改變以及變形都應該屬于本實用新型權利要求的保護范圍之內。
