本實用新型涉及空氣凈化領域，尤其涉及一種帶IFD凈化模塊的新風機。

背景技術：

目前，在現代建筑中，房間的密閉性越來越高，使室內的自然換氣也越來越不足，在室內空調系統中加大新風量是一種改善室內空氣品質較好的方法，但是由于目前室外的污染也越來越嚴重，對于直接引入的室外新風需要經過凈化處理，才能夠保證送入室內的空氣新鮮、干凈，這樣才能確保室內顆粒物的污染物濃度不超標，目前通常在新風進風風管處設置新風凈化器對室外的新風凈化過濾，傳統的風管式凈化機一般采用傳統的纖維過濾器，過濾器阻力較大，一般在130Pa～500Pa，大大增加了電機能耗，同時也需要定期更換過濾器，一般根據新風空氣質量大約需要6個月～12個月更換一次，后期維護成本較高。

因此，亟待解決上述問題。

技術實現要素：

實用新型目的：本實用新型公開了一種引入凈化后的新風的同時便于檢修、維護的帶IFD凈化模塊的新風機。

技術方案：本實用新型所述的一種帶IFD凈化模塊的新風機，包括一相對側面板上分別開設進風口和出風口的殼體，在所述殼體內靠近進風口處從外向內依次設有用于凈化空氣的IFD凈化模塊和風機；其中，在所述殼體的一側面上、靠近IFD凈化模塊處設有檢修板。用戶可通過檢修板定期更換、檢修和清洗IFD凈化模塊。

其中，所述殼體上還設有對稱分布的用于吊裝的吊耳。吊耳的數量為4～6個，對稱均布于殼體上。

優選的，所述IFD凈化模塊內依次設有為空氣中有害物質充電的充電模塊和用于吸附空氣中帶電的有害物質的集塵模塊。

其中，所述充電模塊包括帶圓孔結構的薄板和帶針尖電極的合金電極，所述針尖電極位于圓孔中心位置，針尖電極與圓孔邊緣產生電暈放電，使空氣中運動的塵埃顆粒在經過圓孔時可被充電并攜帶電子；此外也可產生對人體有益的負離子；集塵模塊包括蜂窩狀的集塵板，集塵模塊是電介質為載體的密集強電場。當帶電的塵埃顆粒隨氣流進入蜂窩狀的集塵區域，被充電的塵埃顆粒和細菌顆粒在該強電場的作用下被吸附在中空腔體的內表面上，以達到凈化作用。

進一步，所述進風口和出風口的截面形狀為圓形或橢圓形。通風口的截面面積根據實際通風量的需要設定。

優選的，所述殼體上靠近檢修板處還設有用于外接電源線的接線盒。

再者，所述殼體內還設有滑道，所述IFD凈化模塊可沿該滑道上下滑動。當需要更換或者清潔IFD凈化模塊的時，IFD凈化模塊沿該滑道向上滑動，并取出。

優選的，所述滑道為橫截面形狀為U型的折彎板，分別位于殼體內腔的兩側面。

有益效果：本實用新型與現有技術相比，其優點為：首先是該帶IFD凈化模塊的新風機中的設置IFD凈化模塊有效去除新風中的顆粒物和微生物，1小時循環凈化效率可達99％，為室內24小時提供新鮮、干凈的空氣；其次通過增設檢修板，便于定期維護和檢修IFD凈化模塊；最后通過在殼體上設置滑道，使得IFD凈化模塊的拆裝方便，結構合理，維護簡單。

附圖說明

圖1為本實用新型的結構示意圖；

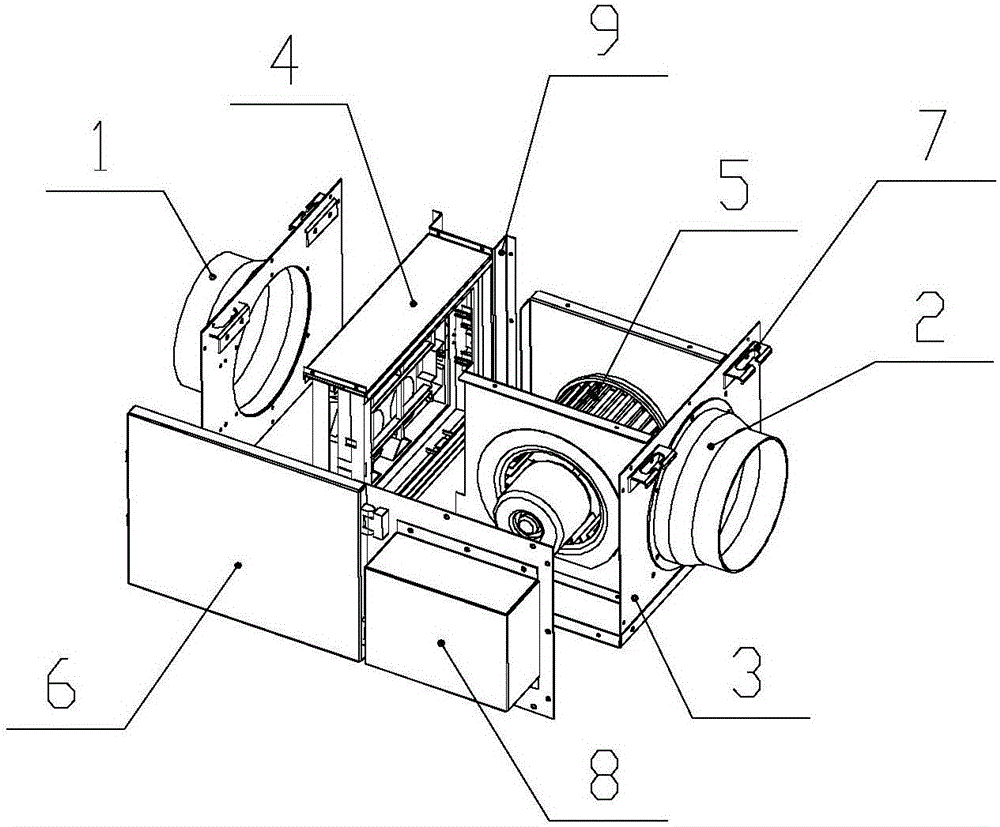

圖2為本實用新型的爆炸示意圖；

圖3為本實用新型的內部結構示意圖。

具體實施方式

下面結合附圖對本實用新型的技術方案作進一步說明。

如圖1、圖2和圖3所示，本實用新型所述的一種帶IFD凈化模塊的新風機，包括殼體3，殼體3的一側面板上設有進風口1，與該面板相對的另一側面板上設有出風口2。該進風口1和出風口2的截面形狀為圓形或橢圓形，通風口的截面面積根據實際通風量的需要設定。

在所述殼體3內靠近進風口1處從外向內依次設有用于凈化空氣的IFD凈化模塊4和風機5；其中，在所述殼體3一側面上、靠近IFD凈化模塊4處設有檢修板6。設置檢修板6對應的殼體上開設檢修口，檢修板通過鉸鏈、螺栓等連接方式與殼體連接。殼體3內還設有滑道9，上述IFD凈化模塊4可沿該滑道9上下滑動，當需要更換或者清潔IFD凈化模塊的時，IFD凈化模塊沿該滑道向上滑動，并取出。滑道9為橫截面形狀為U型的折彎件，通過螺栓或鉚接固定于殼體兩側，IFD凈化模塊在兩個相對的滑道內滑行。采用IFD凈化模塊4整機過濾效率高、風阻低，同時結構合理，整機厚度薄，適用于對層高要求比較嚴格的場合，IFD凈化模塊4內部采用插拔式組裝，更加方便維護與清洗。

上述IFD凈化模塊4內依次設有為空氣中有害物質充電的充電模塊和用于吸附空氣中帶電的有害物質的集塵模塊。其中，所述充電模塊包括帶圓孔結構的薄板和帶針尖電極的合金電極，所述針尖電極位于圓孔中心位置，針尖電極與圓孔邊緣產生電暈放電，使空氣中運動的塵埃顆粒在經過圓孔時可被充電并攜帶電子；此外也可產生對人體有益的負離子；集塵模塊包括蜂窩狀的集塵板，集塵模塊是電介質為載體的密集強電場。當帶電的塵埃顆粒隨氣流進入蜂窩狀的集塵區域，被充電的塵埃顆粒和細菌顆粒在該強電場的作用下被吸附在中空腔體的內表面上，以達到凈化作用。

同時，殼體上靠近檢修板6處還設有用于外接電源線的接線盒8，設置接線盒8的殼體處對應開設有接線盒口，便于電源線與IFD凈化模塊相連接。

為了便于新風機的安裝，在殼體上還設有對稱分布的用于吊裝的吊耳7。吊耳的數量為4～6個，對稱均布于殼體上。

本實用新型帶IFD凈化模塊的新風機作業時，風機啟動，新風從進風口1進入殼體內。通過接線盒8內的電源線外接電源給IFD凈化模塊4供電；IFD凈化模塊4通電開始運行，此時充電模塊的負高壓放電產生大量負離子，對新風中塵埃顆粒和細菌顆粒進行預充電，預充電的有害物質在強電場的作用下被吸附在以電介質為載體的集塵模塊的強電場中；凈化過的新風經出風口2進入室內。
