技術領域：

本發明涉及一種熱水裝置，具體的說就是一種恒溫燃?xì)鉄崴b置。

背景技術：
：

燃?xì)鉄崴b置具有加熱速度迅速，多人使用無需等待和溫度穩定等優點深受人們青睞，再加上使用成本和購買成本都比較低，使得更多的使用者選擇燃?xì)鉄崴b置。

但是，在使用比較頻繁的場合，它的缺點就變得那么明顯，因?yàn)楝F(xiàn)有技術的燃?xì)鉄崴b置供熱水的方式是邊使用邊加熱。如果在洗浴中途關閉燃?xì)鉄崴鳎ㄊ褂梅试頃r(shí)一般會關閉燃?xì)鉄崴鳎?，等再次打開時會流出一小汩熱水，而后水溫迅速變涼，需要等待上好久才能再次有熱水流出，會給使用者帶來不適，而使用者為了使熱水盡快流出，往往會將熱水調節到最大，而這種情況下極易造成意外燙傷，而這種情況在冬天經常發生。

技術實現要素：
：

本發明就是為了克服現有技術中的不足，提供一種恒溫燃?xì)鉄崴b置。

本發明提供以下技術方案：

一種恒溫燃?xì)鉄崴b置，它包括殼體，在殼體內設有燃?xì)饧訜釂卧跉んw內的頂部設有排煙罩，在排煙罩上設有與殼體外連通的排煙管，其特征在于：在燃?xì)饧訜釂卧粋?cè)設有水箱，且燃?xì)饧尤雴卧乃芘c水箱連通，在水箱底部連通有熱水輸出管，熱水輸出管出水口與殼體外的花灑連通，在水箱內設有加熱器，在水箱頂部設有氣缸，氣缸下方的推桿端部設有與水箱壁對應配合的壓板，所述的氣缸和加熱器均通過導線與殼體上的控制模塊和操作屏形成電信號連接配合。

在上述技術方案的基礎上，還可以有以下進一步的技術方案：

所述的燃?xì)饧訜釂卧ㄈ紵?，在燃燒室?nèi)設有水管，水管的一端與水箱相連通，另一端伸出殼體外與外部水源連通；

在燃燒室內的水管為蛇形分布，且在管身上纏繞有熱交換條,在熱交換條還設有一組向外延伸的支腳,在所述水管外設有外殼，在外殼與水管之間設有細沙，在外殼兩側分別設有一片熱交換器，且所述支腳的一端伸出外殼后與對應的熱交換器配合連接；

在燃燒室底部連接有燃燒器，所述燃燒器的燃燒口伸入燃燒室內，在燃燒室下部通入燃?xì)夤?，在燃?xì)夤芏瞬吭O(shè)有燃?xì)鈬婎^，燃?xì)夤艿牧硪欢松斐鰵んw與外部氣源連通，在燃燒器與殼體之間的燃?xì)夤苌线€設有氣閥，在燃燒器一側還設有風機，所述風機的出風口與燃燒器連通。

在所述燃?xì)饧訜釂卧c水箱之間設有排煙空腔，在排煙空腔上設有與燃?xì)饧訜釂卧B通進煙口和與排煙罩連通的出煙口。

在所述的壓板四周邊緣處設有與水箱壁對應配合的水密封圈。

發明優點：

本發明通過在本體內的加熱單元一側安裝水箱以及在水箱內安裝加熱裝置，使得本發明既有大量蓄水的能力，還有保持水溫恒定的能力，從而使本發明在開始使用時，無需等待直接就有熱水供應，而且大大降低了意外燙傷事故的發生；再加上排煙空腔結構設計，充分利用了高溫廢氣的溫度，對水箱進行加溫和保溫作用，從而降低了能源的浪費和熱量的損失。

附圖說明：

圖1本發明的結構示意圖；

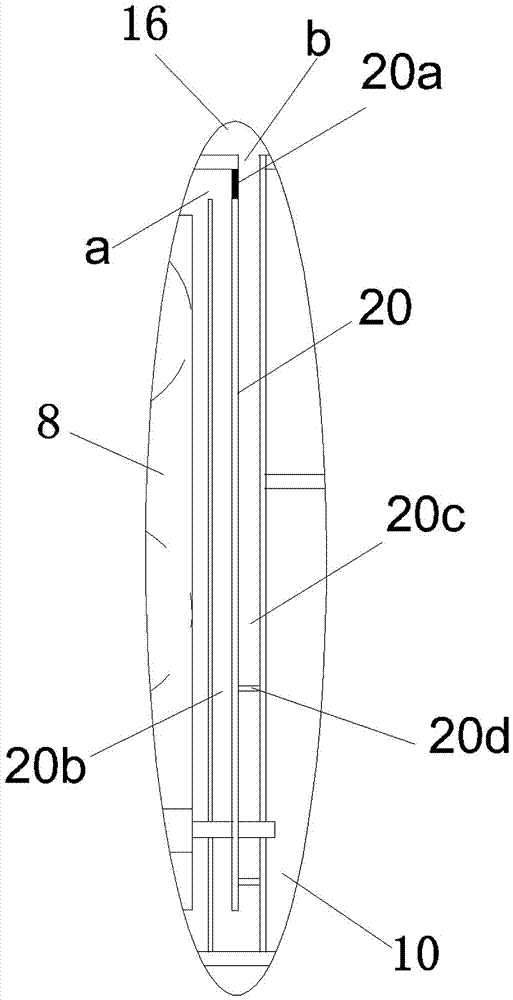

圖2是圖1中a向放大圖；

圖3是燃燒室內的水管與熱交換器連接的結構示意圖。

具體實施方式：

如圖1所示，一種恒溫燃?xì)鉄崴b置，它包括殼體1，在殼體1內設有燃?xì)饧訜釂卧?，在燃?xì)饧訜釂卧粋?cè)設有水箱10。在燃?xì)饧訜釂卧退?0上方的殼體1頂部設有倒錐形的排煙罩16，在排煙罩16的頂部設有與殼體1外連通的排煙管17。

所述的燃?xì)饧訜釂卧ㄈ紵?，在燃燒室8內設有通入水管2，水管2的一端與水箱10下部相連通，另一端伸出燃燒室8后，向下伸出殼體1并與外部水源連通。

如圖1和3所示，在燃燒室8內的水管2為蛇形分布，且在管身上纏繞有熱交換條2a,在熱交換條2a還設有一組向外延伸的導熱支腳2b,在所述水管2外設有外殼22，在外殼22與水管2之間設有細沙22a。所述的外殼22是由兩個相互扣合在一起的槽形殼體構成的管狀外殼，且在外殼22上還設有封蓋22b，以便防止細沙外泄。

在外殼22兩側分別設有一片熱交換器9，且所述支腳2b的一端伸出外殼22后與對應的熱交換器9配合連接。這樣的設置使的熱交換器在被加熱時，可以更快的將熱量通過支腳和熱交換條傳遞到水管上，加速水管內的水溫提升。同時也可以對細沙進行加熱，當燃?xì)鉄崴麝P(guān)閉時細沙能對水管內的儲水進行保溫，同時當燃?xì)鉄崴鞔蜷_(kāi)時，細沙又可以對水管內的涼水進行初步的預熱，使得流入水箱中的水溫不會過低。

在燃燒室8底部連接有燃燒器7，所述燃燒器7頂部的燃燒口伸入燃燒室8內，以便對燃燒室8內的蛇形水管和其上的熱交換器進行加熱。在燃燒室8下部通入燃?xì)夤?，在燃?xì)夤?端部設有燃?xì)鈬婎^5，燃?xì)夤?的另一端伸出殼體1外與外部氣源連通，在燃燒器7與殼體1之間的燃?xì)夤?上還設有氣閥4，所述的氣閥4為燃?xì)怆娮颖壤y。在燃燒器下部的一側還設有一個風機6，所述風機6的出風口與燃燒器7連通。通過風機將噴頭中噴出的燃?xì)廨斔偷巾敳康娜紵凇?/p>

如圖1和2所示，所述燃?xì)饧訜釂卧械娜紵?的外壁與水箱10之間間隔有一段距離，從而形成一個排煙空腔，在排煙空腔內沿其縱向的中軸線設有一塊導熱分隔板20，且所述導熱分隔板20上端通過隔熱層20a與排煙空腔頂部相連。隔熱層20a能防止導熱分隔板20上的熱量傳導到排煙空腔頂部，造成熱量的浪費。所述導熱分隔板20的下端與排煙空腔底面間隔有一段距離，從而使排煙空腔內部被分割成底部連通的左排煙空腔20b和右排煙空腔20c。

在燃燒室8的外壁的上部設有與左排煙空腔20b連通的進煙口a，在右排煙空腔20c頂部設有與排煙罩16連通的出煙口b。在所述右排煙空腔20c內的水箱10側壁的中下部橫向伸出一組導熱桿20d，所述導熱桿20d的伸出端與導熱分隔板20配合連接。

燃燒室內產生的高溫廢氣通過進煙口進入左排煙空腔，而后從右排煙空腔頂部的出煙口進入排煙罩。在這個過程中，導熱分隔板與高溫廢氣形成充分的熱交換，而后通過以及導熱桿將熱量傳導到水箱壁，從而提高水箱壁的溫度，進而對水箱內的儲水起到加熱和保溫的作用。

在水箱10底部連通有熱水輸出管15，所述熱水輸出管15伸出殼體，其出水口與殼體1外的花灑連通。在水箱10內的中下部設有一個水溫加熱器11，且在水溫加熱器11外還覆蓋有圖中未顯示的防水導熱層，以便水溫加熱器能安全的對水箱中的儲水進行加熱。

在水箱10的頂部還設有氣缸12，氣缸下方的推桿13端部設有與水箱壁對應配合的壓板14，在所述的壓板14四周邊緣處設有與水箱壁對應配合的水密封圈，且所述的水密封圈在圖中沒有顯示。通過氣缸調節壓板高度的方式，來控制水箱內部?jī)?chǔ)水容積的大小，從而適應用戶的不同需求。而且通過控制水箱內部?jī)?chǔ)水容積的大小也可以一起到對水箱內儲水快速加熱的效果。

所述的氣閥4、氣缸12和加熱器11均通過導線與設置在殼體1內部的控制模塊18形成電信號連接配合，所述的控制模塊18也通過導線與殼體1表面上的led操作屏19形成對應的電信號連接配合。

以上所述僅為本發明的優選實施例而已，并不用于限制本發明，盡管參照前述實施例對本發明進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換,凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
