本發明涉及電器，尤其涉及一種空氣調運裝置及衛浴設備。

背景技術：

1、浴霸是一類搭載有空氣調運裝置、能夠向衛浴間輸送氣流的設備，用于可根據實際需求和個人偏好設定浴霸所輸送的氣流的溫度，以調節衛浴間內溫度至更適宜人體的水平。

2、傳統浴霸具有循環工況，在循環工況下衛浴間內的部分氣體被吸入空氣調運裝置，然后經過浴霸中的溫度調節單元，接著空氣調運裝置將氣流返還至衛浴間，并重復上述過程。

3、現有的浴霸集成更多功能，例如向戶外排放衛浴間空氣的換氣功能、向衛浴間引入戶外空氣的新風功能等，集成更多功能使浴霸的物料組成及結構復雜，且各項功能的實現難度增加、效果下降。

技術實現思路

1、鑒于此，本發明提供一種集成有多種功能、各項功能的效果能夠充分發揮實現的空氣調運裝置及衛浴設備。

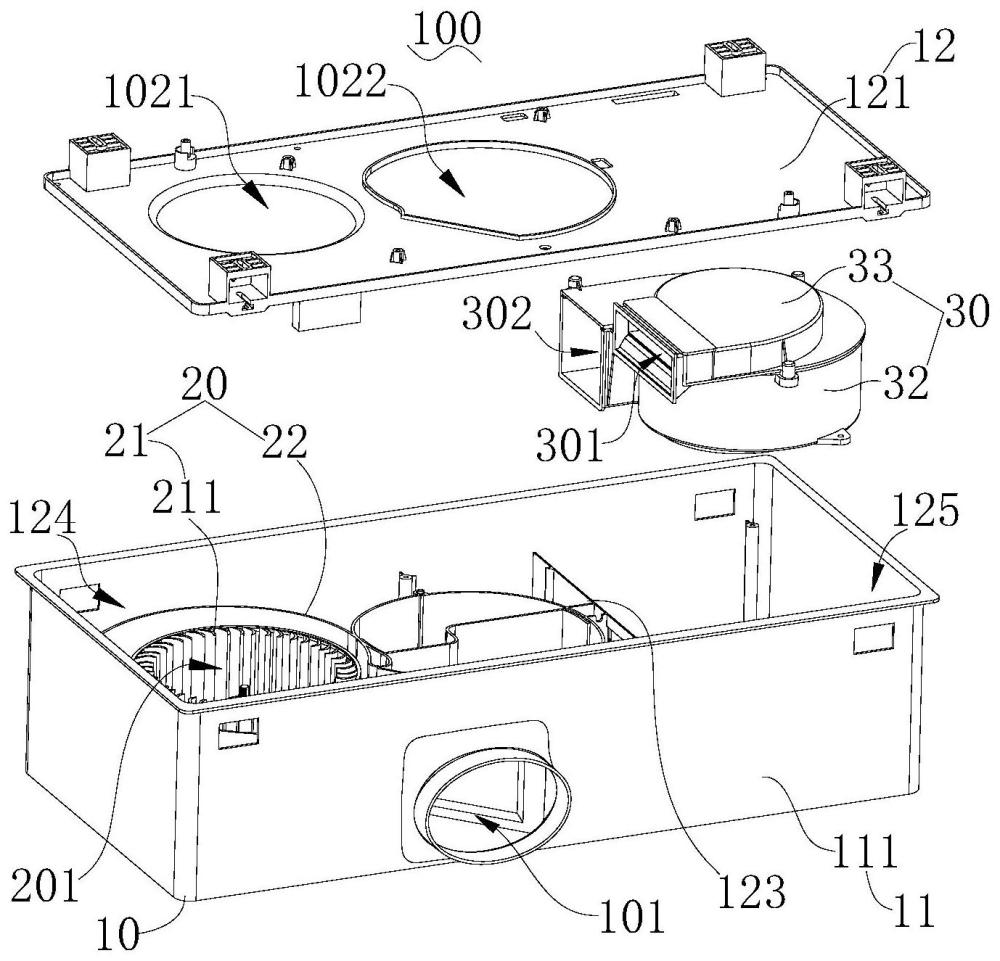

2、本發明提供的空氣調運裝置包括風道室、吹風風道和新風風道，風道室具有連通戶外的外通口、連通室內的集風口與連通室內的排風口，排風口包括相鄰開設且互不重合的第一出風部分和第二出風部分；吹風風道連通集風口，包括通向第一出風部分的第一渦道；新風風道連通外通口，包括通向第二出風部分的第二渦道；空氣調運裝置具有循環工況與新風工況，循環工況限定吹風風道與集風口疏通，且吹風風道與排風口疏通；新風工況限定新風風道與外通口疏通，且新風風道與排風口疏通。

3、本發明的空氣調運裝置兼容對應循環工況的氣流循環功能、對應新風工況的新風功能，循環工況與新風工況同時運行時，循環氣流和戶外空氣形成的新風氣流在第一渦道和第二渦道的引導下分別從第一出風部分和第二出風部分吹出，并分別形成兩束互不干擾或沖突的風柱，防止循環氣流和新風氣流吹向用戶時產生損失，用戶更容易同時感知到兩股氣流足量地輸送供應，保證了循環氣流和新風氣流的吹拂效果；

4、此外，在形成吹風風柱和新風風柱的過程中，由于第一渦道和第二渦道的引導約束作用，循環氣流和新風氣流所受阻力更小，與當前采用擋風板撞擊氣流迫使氣流轉向后形成風柱的方案相比，本發明的方案能夠減少風柱的動能損失，因此循環氣流和新風氣流能夠吹拂到更遠的位置；

5、另外，循環氣流形成的吹風風柱和新風氣流形成的新風風柱具有旋轉速度分量，能夠?qū)κ覂?nèi)空氣產生更高效的擾動，被吹風風柱或新風風柱所繞動的周圍空氣也能夠產生吹拂效果，還可以增大吹風風柱和新風風柱直吹吹拂目標表面的面積，緩和風柱的峰面形狀，提高了用戶的舒適度。

6、在其中一個實施方式中，第一渦道與第二渦道以相同旋向繞設于排風口的中心線的周側，第一渦道與第二渦道分別用于引導循環氣流和新風氣流以相同旋轉速度方向流動并流出排風口。

7、如此設置，循環氣流和新風氣流盡管都具有旋轉速度分量，但二者流出排風口時不會受到對方的影響，吹風風柱和新風風柱盡管相鄰但不會相互沖擊和出現流速衰減，因而能夠向室內更遠處流動并對室內空氣產生強烈擾動。

8、在其中一個實施方式中，排風口的數量為一個，第一渦道與第二渦道均通向同一個排風口。

9、如此設置，排風口的數量少，當空氣調運裝置同時運行循環工況和新風工況時，循環氣流和新風氣流形成的總出風更集中，吹拂目標能夠同時且更為強烈地感受到循環氣流和新風氣流，采用空氣調運裝置的衛浴設備能夠同時滿足用戶對循環氣流的需求和戶外空氣的需求。

10、在其中一個實施方式中，第一出風部分位于排風口的中心線的第一徑向的側向，第二出風部分位于排風口的中心線的第二徑向的側向，第一徑向與第二徑向之間的旋轉角度為180°。

11、如此設置，可以最大程度地避免吹風風柱和新風風柱相互沖突擾動，確保吹風風柱和新風風柱均以更低的動能損失向室內更遠處吹拂。

12、在其中一個實施方式中，第一渦道的渦旋中心與第二渦道的渦旋中心均位于第一渦道與第二渦道之間。

13、如此設置，第一渦道和第二渦道的布置更容易，不會出現第一渦道或第二渦道空間局促甚至相互干涉。

14、在其中一個實施方式中，第一渦道與第二渦道共享同一個渦旋中心。

15、如此設置，吹風風柱和新風風柱更靠近，各自的旋轉速度分量均以渦旋中心為圓周中心，兩股風柱形成近似于一個的總風柱，同時運行循環工況和新風工況時，用戶可以同時感知到循環氣流和新風氣流。

16、在其中一個實施方式中，第一渦道的渦旋中心與第二渦道的渦旋中心均沿排風口的出風方向延伸。

17、如此設置，循環氣流和新風氣流所分別形成的吹風風柱和新風風柱具有近似的形狀和空間姿態，且能夠近似于同步地吹向室內的特定位置，便于用戶同時感知到兩股氣流的輸送供應，即使空氣調運裝置以小功率運行循環工況和新風工況，用戶仍可以明確地感受到總風柱，總風柱的氣流強度可以確保吹拂力度適中，以使用戶體感適宜。

18、在其中一個實施方式中，第一渦道與第二渦道共享同一個渦旋中心，渦旋中心為排風口的中心線。

19、如此設置，吹風風柱和新風風柱形成的總風柱的形狀和空間姿態近似于排風口平移后形成的柱體，排風口形成的柱體以排風口的中心線為軸線，吹風風柱的風量損失和新風風柱的風量損失更少。

20、在其中一個實施方式中，風道室還包括轉向助推部與開設有排風口的箱板，轉向助推部包括：

21、吹風導板，吹風導板與箱板之間的間隙沿靠近排風口的方向減小，并形成至少部分第一渦道；及/或，

22、新風導板，新風導板與箱板之間的間隙沿靠近排風口的方向減小，并形成至少部分第二渦道。

23、如此設置，在循環氣流流經吹風導板的過程中，吹風導板能夠向循環氣流施加轉向助推力，循環氣流一方面沿第一渦道流動獲得了旋轉速度，另一方面獲得了轉向速度，使循環氣流發生轉彎從而形成吹風風柱，隨后吹風風柱穿過箱板從而離開風道室，實現了循環氣流向箱板外側流動；在新風氣流流經新風導板的過程中，新風導板能夠向新風氣流施加轉向助推力，新風氣流一方面沿第二渦道流動獲得了旋轉速度，另一方面獲得了轉向速度，使新風氣流發生轉彎從而形成新風風柱，隨后新風風柱穿過箱板從而離開風道室，實現了新風氣流向箱板外側流動。

24、在其中一個實施方式中，轉向助推部包括吹風導板，吹風導板與箱板之間的間隙沿靠近排風口的方向減小，并形成至少部分第一渦道，排風口包括第一出風部分，第一渦道通向第一出風部分，至少部分吹風導板朝向第一出風部分的外側。

25、如此設置，循環氣流流經第一渦道時同時獲得旋轉速度分量和轉彎速度分量，因而在吹風導板和箱板之間提前開始形成吹風風柱，在吹風導板的助推下，吹風風柱一經形成便可直接吹出第一出風部分，吹風風柱的動能損失降低。

26、在其中一個實施方式中，轉向助推部包括新風導板，新風導板與箱板之間的間隙沿靠近排風口的方向減小，并形成至少部分第二渦道，排風口包括第二出風部分，第二渦道通向第二出風部分，至少部分新風導板朝向第二出風部分的外側。

27、如此設置，新風氣流流經第二渦道時同時獲得旋轉速度分量和轉彎速度分量，因而在新風導板和箱板之間提前開始形成新風風柱，在新風導板的助推下，新風風柱一經形成便可直接吹出第二出風部分，新風風柱的動能損失降低。

28、在其中一個實施方式中，轉向助推部包括吹風導板與新風導板，吹風導板與箱板之間的間隙沿靠近排風口的方向減小，并形成至少部分第一渦道，新風導板與箱板之間的間隙沿靠近排風口的方向減小，并形成至少部分第二渦道；

29、至少部分吹風導板位于排風口的中心線的第一徑向的側向，至少部分新風導板位于排風口的中心線的第二徑向的側向。

30、如此設置，吹風風柱從渦旋中心沿第一徑向的一側吹出第一出風部分，新風風柱從渦旋中心沿第二徑向的一側吹出第二出風部分，因此最大程度地降低了兩股風柱發生沖突干擾的可能，確保兩股風柱能夠吹得更遠。

31、在其中一個實施方式中，風道室包括吹風導板與開設有排風口的箱板，吹風導板與箱板之間形成第一間隙，吹風風道包括第一間隙，第一間隙的高度沿靠近排風口的方向呈減小趨勢。

32、如此設置，在循環氣流流經吹風導板的過程中，吹風導板能夠向循環氣流施加轉向助推力，使循環氣流發生轉彎從而形成吹風風柱，隨后吹風風柱穿過箱板從而離開風道室，實現了循環氣流向箱板外側流動。

33、在其中一個實施方式中，第一間隙形成至少部分第一渦道；及/或，吹風導板相對靠近箱板的一側至少部分地朝向排風口外側。

34、如此設置，循環氣流流經第一間隙時同時獲得旋轉速度分量和轉彎速度分量，因而在第一間隙內提前形成吹風風柱，循環氣流在吹風導板的助推下發生轉向，隨后便可以直接吹出排風口，動能損失減少。

35、在其中一個實施方式中，風道室還包括與箱板間隔設置的頂壁，頂壁朝向箱板的一側形成吹風風道的內壁，并連接吹風導板距離箱板最遠的一端。

36、如此設置，沿第一間隙流動的循環氣流均能夠在吹風導板相對靠近箱板的一側的助推作用下發生轉彎，因而進入第一間隙的循環氣流均能夠形成吹風風柱，不會出現循環氣流損失。

37、在其中一個實施方式中，風道室包括用于形成吹風風道的第一風墻，第一風墻包括用于形成第一渦道的第一弧形壁，吹風導板連接于第一弧形壁，并以第一渦道的渦旋中心為螺旋中心螺旋延伸。

38、如此設置，吹風導板一方面能夠向循環氣流施加轉向助推力，另一方面也可以幫助循環氣流獲得旋轉速度，以使循環氣流逐步形成螺旋狀流動軌跡，從而更有利于加快吹風風柱的形成。

39、在其中一個實施方式中，風道室包括新風導板與開設有排風口的箱板，新風導板與箱板之間形成第二間隙，新風風道包括第二間隙，第二間隙的高度沿靠近排風口的方向呈減小趨勢。

40、如此設置，在新風氣流流經新風導板的過程中，新風導板能夠向新風氣流施加轉向助推力，使新風氣流發生轉彎從而形成新風風柱，隨后新風風柱穿過箱板從而離開風道室，實現了新風氣流向箱板外側流動。

41、在其中一個實施方式中，第二間隙形成至少部分第二渦道；及/或，新風導板相對靠近箱板的一側至少部分地朝向排風口外側。

42、如此設置，新風氣流流經第二間隙時同時獲得旋轉速度分量和轉彎速度分量，因而在第二間隙內提前形成新風風柱，新風氣流在新風導板的助推下發生轉向，隨后便可以直接吹出排風口，動能損失減少。

43、在其中一個實施方式中，風道室還包括與箱板間隔設置的頂壁，頂壁朝向箱板的一側形成新風風道的內壁，并連接新風導板距離箱板最遠的一端。

44、如此設置，沿第二間隙流動的新風氣流均能夠在新風導板相對靠近箱板的一側的助推作用下發生轉彎，因而進入第二間隙的新風氣流均能夠形成新風風柱，不會出現新風氣流損失。

45、在其中一個實施方式中，風道室包括用于形成新風風道的第二風墻，第二風墻包括用于形成第二渦道的第二弧形壁，新風導板連接于第二弧形壁，并以第二渦道的渦旋中心為螺旋中心螺旋延伸。

46、如此設置，新風導板一方面能夠向新風氣流施加轉向助推力，另一方面也可以幫助新風氣流獲得旋轉速度，以使新風氣流逐步形成螺旋狀流動軌跡，從而更有利于加快新風風柱的形成。

47、在其中一個實施方式中，新風工況限定集風口與外通口阻斷；及/或，

48、空氣調運裝置還具有排風工況，排風工況限定集風口與外通口疏通，且新風風道與外通口阻斷。

49、如此設置，新風工況下空氣調運裝置只允許戶外空氣通過外通口流入新風風道，而阻止室內空氣通過外通口排向戶外，可以避免對戶外空氣進入外通口造成干擾，確保新風工況的效率穩定；排風工況下，空氣調運裝置只允許室內空氣通過外通口排向戶外，阻止戶外空氣通過外通口流入新風風道，可以避免對室內空氣流出外通口造成干擾，確保排風工況的效率穩定。

50、本發明提供的衛浴設備包括以上的空氣調運裝置。
