本技術涉及新風凈化器，具體為一種吊頂式空氣凈化設備。

背景技術：

1、吊頂式空氣凈化設備為空氣凈化器中的一種，通常直接通過螺絲固定在天花板上，但這樣安裝在對空氣凈化設備進行清洗和維修時較為不便，而固定螺絲容易因?yàn)殚L(zhǎng)時間使用滑絲或者生銹導致無法取出。

技術實現思路

1、鑒于現有技術中所存在的問題，本實用新型公開了一種吊頂式空氣凈化設備，包括安裝底座、沉頭孔、卡柱、卡塊、螺孔、下安裝板、滑槽、定位孔、卡槽、把手、凈化器本體、連接螺絲；所述安裝底座為矩形框體，其四角開有沉頭孔，配裝膨脹螺栓固定在屋頂；所述安裝底座下表面左右兩側各焊接有若干卡柱，前后兩側中央各焊接固定一件卡塊，沉頭孔與卡柱開有螺孔；所述卡柱分上下兩部分，下側直徑大于上側；所述下安裝板為矩形，其中央開有與安裝底座對應的矩形缺口，矩形缺口左右兩側各開有若干滑槽；所述滑槽左端直徑等于卡柱下部分直徑，右端直徑等于卡柱上部分直徑；所述下安裝板四角開有與螺孔一一對應的定位孔；所述下安裝板上表面前后兩側開有與卡槽；所述把手安裝在下安裝板下表面右側；所述凈化器本體安裝在下安裝板中央矩形缺口處；所述連接螺絲穿過定位孔固定在螺孔上。

2、作為本實用新型的一種優選技術方案，所述卡柱上下兩部分均為圓柱體，左右兩側卡柱均共線排布，且其圓心與沉頭孔、螺孔圓心均共線。

3、作為本實用新型的一種優選技術方案，所述滑槽與卡柱一一對應，相互之間平行設置，其右端圓心與定位孔圓心共線。

4、作為本實用新型的一種優選技術方案，述腳輪為萬向輪，所述卡塊長度小于卡槽，卡塊與卡槽右端齊平。

5、作為本實用新型的一種優選技術方案，所述下安裝板厚度與卡柱上部分長度相同。

6、本實用新型的有益效果：本實用新型通過卡柱對下安裝板進行卡位及支撐，卡塊滑槽進行引導，連接螺絲進行定位，無需通過螺絲固定承重，通過抽拉即可方便的將下安裝板取下，便于后續對凈化器進行維修和清理。

技術特征：

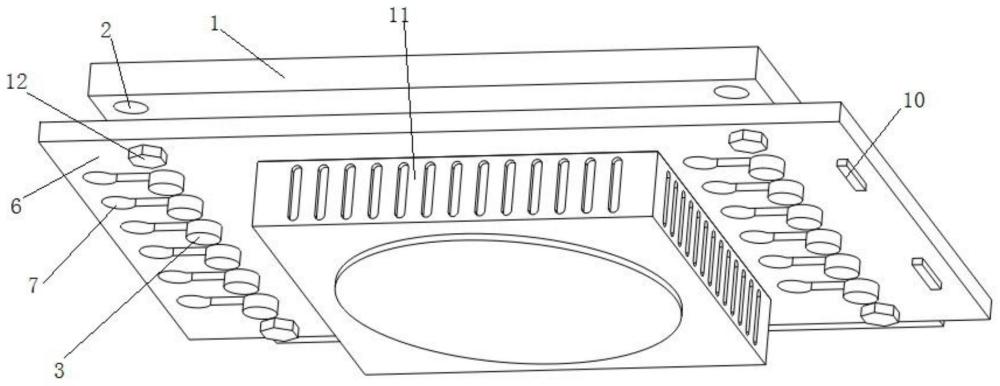

1.一種吊頂式空氣凈化設備，其特征在于：包括安裝底座(1)、沉頭孔(2)、卡柱(3)、卡塊(4)、螺孔(5)、下安裝板(6)、滑槽(7)、定位孔(8)、卡槽(9)、把手(10)、凈化器本體(11)、連接螺絲(12)；所述安裝底座(1)為矩形框體，其四角開有沉頭孔(2)，配裝膨脹螺栓固定在屋頂；所述安裝底座(1)下表面左右兩側各焊接有若干卡柱(3)，前后兩側中央各焊接固定一件卡塊(4)，沉頭孔(2)與卡柱(3)開有螺孔(5)；所述卡柱(3)分上下兩部分，下側直徑大于上側；所述下安裝板(6)為矩形，其中央開有與安裝底座(1)對應的矩形缺口，矩形缺口左右兩側各開有若干滑槽(7)；所述滑槽(7)左端直徑等于卡柱(3)下部分直徑，右端直徑等于卡柱(3)上部分直徑；所述下安裝板(6)四角開有與螺孔(5)一一對應的定位孔(8)；所述下安裝板(6)上表面前后兩側開有與卡槽(9)；所述把手(10)安裝在下安裝板(6)下表面右側；所述凈化器本體(11)安裝在下安裝板(6)中央矩形缺口處；所述連接螺絲(12)穿過定位孔(8)固定在螺孔(5)上。

2.根據權利要求1所述的一種吊頂式空氣凈化設備，其特征在于：所述卡柱(3)上下兩部分均為圓柱體，左右兩側卡柱(3)均共線排布，且其圓心與沉頭孔(2)、螺孔(5)圓心均共線。

3.根據權利要求1所述的一種吊頂式空氣凈化設備，其特征在于：所述滑槽(7)與卡柱(3)一一對應，相互之間平行設置，其右端圓心與定位孔(8)圓心共線。

4.根據權利要求1所述的一種吊頂式空氣凈化設備，其特征在于：所述卡塊(4)長度小于卡槽(9)，卡塊(4)與卡槽(9)右端齊平。

5.根據權利要求1所述的一種吊頂式空氣凈化設備，其特征在于：所述下安裝板(6)厚度與卡柱(3)上部分長度相同。

技術總結
本技術公開了一種吊頂式空氣凈化設備，包括安裝底座、沉頭孔、卡柱、卡塊、螺孔、下安裝板、滑槽、定位孔、卡槽、把手、凈化器本體、連接螺絲。與現有技術相比，本技術通過卡柱對下安裝板進行卡位及支撐，卡塊滑槽進行引導，連接螺絲進行定位，無需通過螺絲固定承重，通過抽拉即可方便的將下安裝板取下，便于后續對凈化器進行維修和清理。

技術研發人員：劉衛濤,紀淑芹
受保護的技術使用者：青島昊昇世新材料科技有限公司
技術研發日：20240328
技術公布日：2025/3/20
