本技術涉及礦渣水泥烘干，具體為一種高效礦渣水泥生產用烘干裝置。

背景技術：

1、水泥：粉狀水硬性無機膠凝材料，加水攪拌后成漿體，能在空氣中硬化或者在水中更好的硬化，并能把砂、石等材料牢固地膠結在一起。早期石灰與火山灰的混合物與現代的石灰火山灰水泥很相似，用它膠結碎石制成的混凝土，硬化后不但強度較高，而且還能抵抗淡水或含鹽水的侵蝕，長期以來，它作為一種重要的膠凝材料，廣泛應用于土木建筑、水利、國防等工程，目前水泥生產過程是，首先將礦渣運輸到粉碎機器中，待粉碎結束后，再將粉碎后的礦渣投入到篩選機中，然后再運輸到烘干裝置中進行烘干，進而完成水泥的干法生產，烘干效率低，實用性差。

技術實現思路

1、本實用新型的目的在于提供一種高效礦渣水泥生產用烘干裝置，具備實用性高的優點，解決了現有裝置實用性低的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種高效礦渣水泥生產用烘干裝置，包括烘干箱和輸送機構，所述輸送機構包括驅動電機，所述烘干箱的內腔固定連接有噴氣腔，所述噴氣腔的頂部與底部均設置有出氣管，所述烘干箱的內腔設置有刮料機構，所述刮料機構包括固定箱，所述烘干箱的內腔設置有機箱，所述機箱的內腔固定連接有風機，所述機箱的內腔固定連接有電加熱棒，所述機箱的一側設置有排氣管。

3、優選的，所述驅動電機的輸出軸固定連接有輸送輥，所述輸送輥的表面傳動連接有輸送帶，所述輸送帶由金屬濾網材質構成。

4、優選的，所述輸送機構和噴氣腔的數量均為三個，所述噴氣腔的背面通過管道連通有熱氣輸送箱。

5、優選的，所述固定箱的內腔固定連接有彈簧，所述彈簧的另一端固定連接有擋板，所述擋板的頂部固定連接有刮板。

6、優選的，所述排氣管與水平面呈一定角度的傾斜，且傾斜角度在三十至五十度之間。

7、優選的，所述烘干箱的左右兩側均設置有通槽，所述烘干箱右側的頂部固定連接有控制面板。

8、與現有技術相比，本實用新型的有益效果如下：

9、1、本實用新型通過烘干箱、輸送機構、噴氣腔、出氣管、刮料機構、機箱、風機、電加熱棒和排氣管的配合，輸送機構將礦渣水泥進行輸送，噴氣腔將熱氣通過出氣管處噴出，對輸送帶表面的礦渣水泥進行烘干，刮料機構對輸送帶表面粘附礦渣水泥進氣清理，風機將經過電加熱棒加熱的空氣通過排氣管處排出，輔助對礦渣水泥進行烘干，從而達到實用性高的效果，解決了現有裝置實用性低的問題。

10、2、本實用新型通過固定箱、彈簧、擋板和刮板的配合，通過彈簧對擋板的作用，使刮板與輸送帶接觸，通過設計排氣管與水平面呈一定角度的傾斜，避免礦渣水泥進入機箱中。

技術特征：

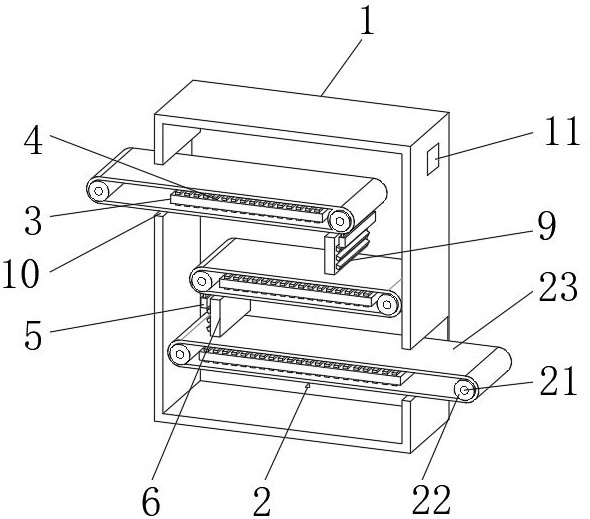

1.一種高效礦渣水泥生產用烘干裝置，包括烘干箱（1）和輸送機構（2），其特征在于：所述輸送機構（2）包括驅動電機（21），所述烘干箱（1）的內腔固定連接有噴氣腔（3），所述噴氣腔（3）的頂部與底部均設置有出氣管（4），所述烘干箱（1）的內腔設置有刮料機構（5），所述刮料機構（5）包括固定箱（51），所述烘干箱（1）的內腔設置有機箱（6），所述機箱（6）的內腔固定連接有風機（7），所述機箱（6）的內腔固定連接有電加熱棒（8），所述機箱（6）的一側設置有排氣管（9）。

2.根據權利要求1所述的一種高效礦渣水泥生產用烘干裝置，其特征在于：所述驅動電機（21）的輸出軸固定連接有輸送輥（22），所述輸送輥（22）的表面傳動連接有輸送帶（23），所述輸送帶（23）由金屬濾網材質構成。

3.根據權利要求1所述的一種高效礦渣水泥生產用烘干裝置，其特征在于：所述輸送機構（2）和噴氣腔（3）的數量均為三個，所述噴氣腔（3）的背面通過管道連通有熱氣輸送箱。

4.根據權利要求1所述的一種高效礦渣水泥生產用烘干裝置，其特征在于：所述固定箱（51）的內腔固定連接有彈簧（52），所述彈簧（52）的另一端固定連接有擋板（53），所述擋板（53）的頂部固定連接有刮板（54）。

5.根據權利要求1所述的一種高效礦渣水泥生產用烘干裝置，其特征在于：所述排氣管（9）與水平面呈一定角度的傾斜，且傾斜角度在三十至五十度之間。

6.根據權利要求1所述的一種高效礦渣水泥生產用烘干裝置，其特征在于：所述烘干箱（1）的左右兩側均設置有通槽（10），所述烘干箱（1）右側的頂部固定連接有控制面板（11）。

技術總結
本技術公開了一種高效礦渣水泥生產用烘干裝置，包括烘干箱和輸送機構，所述輸送機構包括驅動電機，所述烘干箱的內腔固定連接有噴氣腔，所述噴氣腔的頂部與底部均設置有出氣管，所述烘干箱的內腔設置有刮料機構，所述刮料機構包括固定箱。本技術通過烘干箱、輸送機構、噴氣腔、出氣管、刮料機構、機箱、風機、電加熱棒和排氣管的配合，輸送機構將礦渣水泥進行輸送，噴氣腔將熱氣通過出氣管處噴出，對輸送帶表面的礦渣水泥進行烘干，刮料機構對輸送帶表面粘附礦渣水泥進氣清理，風機將經過電加熱棒加熱的空氣通過排氣管處排出，輔助對礦渣水泥進行烘干，從而達到實用性高的效果，解決了現有裝置實用性低的問題。
