本技術涉及空氣凈化器，尤其涉及一種遠程空氣凈化器控制電路及控制系統。

背景技術：

1、隨著社會發展，空氣質量也變得越來越差。為了提高生活質量，在日常生活中，人們通常會選擇使用空氣凈化器來凈化周圍的空氣。

2、家用的空氣凈化器是將空氣凈化器與電源連接，以電能驅動空氣凈化器內的風機，將空氣抽入機器，再通過過濾或者殺菌等過程實現對空氣的凈化，最后再由排氣口排出。

3、隨著人們環保意識的增強，對空氣凈化器的需求也越來越高，但是目前的空氣凈化器并不能很好的適應空間環境的需要。使用空氣凈化器時，由于凈化后的空氣不能直接被使用者呼吸到，需要在空氣中散播一定的時間，所以需要提前打開空氣凈化器一段時間，經過凈化后的空氣和普通空氣的混合后，使用者才能呼吸到凈化后的空氣。

4、然而，現有技術中，空氣凈化器功能單一，通常使用傳統功能按鍵對空氣凈化器進行開關機控制。因此，當人們回到家后，需要等待一段時間，才能呼吸到凈化后的空氣，降低用戶體驗。因此，發明一種遠程空氣凈化器控制電路及控制系統是該領域技術人員亟待解決的問題。

技術實現思路

1、本申請的目的是提供一種遠程空氣凈化器控制電路及控制系統，本方案中，主控模塊通過通信協議與wifi模塊雙向通信，以達到物聯控制的目的；觸屏控制模塊用于構成人機交互操作界面，用來顯示pm2.5值、風機速度及空氣質量狀態，或者用于設定風速、定時、配網、休眠功能；無線接收模塊用于與遙控器配合，實現對空氣凈化器的無線遙控控制。

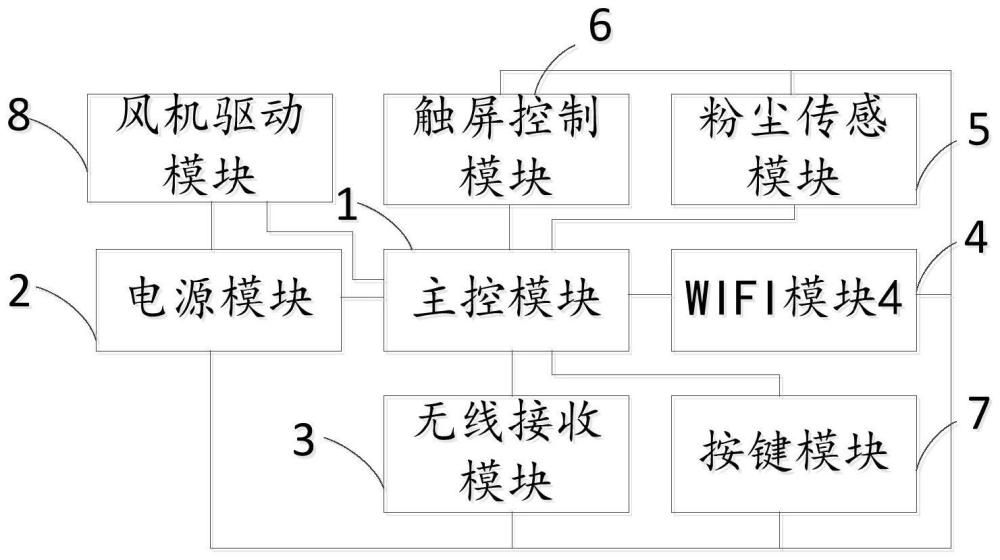

2、為解決上述技術問題，本申請提供了一種遠程空氣凈化器控制電路，包括主控模塊、電源模塊、無線接收模塊、wifi模塊、粉塵傳感模塊、觸屏控制模塊、風機驅動模塊及按鍵模塊；

3、所述電源模塊分別與所述主控模塊、所述無線接收模塊、所述wifi模塊、所述粉塵傳感模塊、所述風機驅動模塊及所述按鍵模塊電連接；

4、所述主控模塊分別與所述無線接收模塊、所述wifi模塊、所述粉塵傳感模塊、所述觸屏控制模塊、所述風機驅動模塊及所述按鍵模塊電連接。

5、優選地，所述一種遠程空氣凈化器控制電路還包括蜂鳴模塊；

6、所述蜂鳴模塊分別與所述主控模塊及所述電源模塊電連接。

7、優選地，所述wifi模塊包括wifi單元、發射開關控制單元及接收開關控制單元；

8、所述wifi單元與所述電源模塊電連接，所述發射開關控制單元分別與所述主控模塊、所述wifi單元及所述電源模塊電連接，所述接收開關控制單元分別與所述主控模塊、所述wifi單元及所述電源模塊電連接。

9、優選地，所述粉塵傳感模塊包括開關傳感單元、連接單元及粉塵傳感器；

10、所述開關傳感單元分別與所述電源模塊、所述主控模塊及所述連接單元電連接，所述連接單元與所述粉塵傳感器電連接。

11、優選地，所述無線接收模塊包括無線接收單元及匹配單元；

12、所述匹配單元分別與所述電源模塊及所述無線接收單元電連接，所述無線接收單元與所述主控模塊電連接。

13、優選地，所述觸屏控制模塊包括觸摸彈簧單元及led顯示單元；

14、所述觸摸彈簧單元與所述主控模塊電連接，所述led顯示單元與所述主控模塊電連接。

15、優選地，所述電源模塊包括降壓轉換單元及穩壓單元；

16、所述降壓轉換單元分別與所述主控模塊、所述無線接收模塊、所述粉塵傳感模塊及所述風機驅動模塊電連接，所述穩壓單元分別與所述wifi模塊及所述按鍵模塊電連接。

17、優選地，所述發射開關控制單元包括第一三極管、第一電阻及第二電阻；

18、所述第一電阻的第一端與所述降壓轉換單元電連接，所述第一電阻的第二端與所述第一三極管的基極電連接，所述第二電阻的第一端與所述穩壓單元電連接，所述第二電阻的第二端分別與所述wifi單元及所述第一三極管的集電極電連接，所述第一三極管的發射極與所述主控模塊電連接。

19、優選地，所述開關傳感單元包括mos管及第三電阻；

20、所述mos管的柵極分別與所述第三電阻的第一端及所述主控模塊電連接，所述mos管的漏極與所述降壓轉換單元電連接，所述mos管的源極與所述連接單元電連接。

21、為解決上述技術問題，本申請還提供了一種遠程空氣凈化器控制系統，包括所述的一種遠程空氣凈化器控制電路。

22、本實用新型的一種遠程空氣凈化器控制電路及控制系統具有如下有益效果，本實用新型公開的一種遠程空氣凈化器控制電路包括主控模塊、電源模塊、無線接收模塊、wifi模塊、粉塵傳感模塊、觸屏控制模塊及按鍵模塊；所述電源模塊分別與所述主控模塊、所述無線接收模塊、所述wifi模塊、所述粉塵傳感模塊及所述觸屏控制模塊電連接；所述主控模塊分別與所述無線接收模塊、所述wifi模塊、所述粉塵傳感模塊及所述觸屏控制模塊電連接。主控模塊通過通信協議與wifi模塊雙向通信，以達到物聯控制的目的；觸屏控制模塊用于構成人機交互操作界面，用來顯示pm2.5值、風機速度及空氣質量狀態，或者用于設定風速、定時、配網、休眠功能；無線接收模塊用于與遙控器配合，實現對空氣凈化器的無線遙控控制。因此，本實用新型能夠實現空氣凈化器的遠程物聯網控制及無線遙控控制，操作便捷，用戶體驗高。

技術特征：

1.一種遠程空氣凈化器控制電路，其特征在于，包括主控模塊、電源模塊、無線接收模塊、wifi模塊、粉塵傳感模塊、觸屏控制模塊、風機驅動模塊及按鍵模塊；

2.根據權利要求1所述的一種遠程空氣凈化器控制電路，其特征在于，所述一種遠程空氣凈化器控制電路還包括蜂鳴模塊；

3.根據權利要求1所述的一種遠程空氣凈化器控制電路，其特征在于，所述wifi模塊包括wifi單元、發射開關控制單元及接收開關控制單元；

4.根據權利要求3所述的一種遠程空氣凈化器控制電路，其特征在于，所述粉塵傳感模塊包括開關傳感單元、連接單元及粉塵傳感器；

5.根據權利要求1所述的一種遠程空氣凈化器控制電路，其特征在于，所述無線接收模塊包括無線接收單元及匹配單元；

6.根據權利要求1所述的一種遠程空氣凈化器控制電路，其特征在于，所述觸屏控制模塊包括觸摸彈簧單元及led顯示單元；

7.根據權利要求4所述的一種遠程空氣凈化器控制電路，其特征在于，所述電源模塊包括降壓轉換單元及穩壓單元；

8.根據權利要求7所述的一種遠程空氣凈化器控制電路，其特征在于，所述發射開關控制單元包括第一三極管、第一電阻及第二電阻；

9.根據權利要求7所述的一種遠程空氣凈化器控制電路，其特征在于，所述開關傳感單元包括mos管及第三電阻；

10.一種遠程空氣凈化器控制系統，其特征在于，包括權利要求1至9任一項所述的一種遠程空氣凈化器控制電路。

技術總結
本技術公開了一種遠程空氣凈化器控制電路及控制系統，一種遠程空氣凈化器控制電路包括主控模塊、電源模塊、無線接收模塊、WIFI模塊、粉塵傳感模塊、觸屏控制模塊、風機驅動模塊及按鍵模塊；所述電源模塊分別與所述主控模塊、所述無線接收模塊、所述WIFI模塊、所述粉塵傳感模塊、所述觸屏控制模塊、所述風機驅動模塊及所述按鍵模塊電連接；所述主控模塊分別與所述無線接收模塊、所述WIFI模塊、所述粉塵傳感模塊、所述觸屏控制模塊、所述風機驅動模塊及所述按鍵模塊電連接。本技術能夠實現空氣凈化器的遠程物聯網控制及無線遙控控制，操作便捷，用戶體驗高。

技術研發人員：趙瑩穎,危小二
受保護的技術使用者：深圳奇濱電子有限公司
技術研發日：20240402
技術公布日：2025/4/28
