本技術涉及空氣調節設備，尤其涉及一種范圍可調節的除濕機。

背景技術：

1、除濕機是一種用于降低室內空氣濕度的家用電器，它通過吸收空氣中的水分，將濕氣轉化為水收集起來，從而為人們創造一個更舒適、干燥的居住或工作環境。除濕機主要用于防止因高濕度引起的霉菌生長、細菌繁殖、家具變形、電子設備受潮以及其他與濕度相關的健康和財產問題。控制除濕的空間范圍是為了確保除濕效果的針對性和能效性，避免過度除濕導致的能源浪費，同時滿足不同大小空間的具體需求，實現最佳的室內濕度平衡。現有的除濕機少有設置控制除濕空間范圍的功能結構，難以滿足用戶的個性化使用需求。

2、經檢索，現有專利(公開號為：cn220852409u)公開了一種“除濕機，包括：機殼，內部限定有風腔，機殼的第一側壁上開設有連通風腔的進風口；蒸發器，設置于風腔且靠近進風口布置；接水盤，對應設置于蒸發器的下方，用于承接蒸發器產生的凝結水；冷凝器，設置于風腔內，包括相互連通的第一冷凝段和第二冷凝段；冷卻水箱，設置于冷凝器下方并與接水盤連通，冷卻水箱包括底壁和環繞冷凝器的周側壁，周側壁包括固定段和伸縮段，固定段與底壁圍限出第一冷卻空間，伸縮段圍限出第二冷卻空間，第一冷凝段浸泡于第一冷卻空間內的凝結水中；伸縮段在伸展狀態時，至少部分第二冷凝段浸泡于第二冷卻空間內的凝結水中。本技術可以提高冷凝器的降溫效率。”

3、該專利技術雖然通過設置蒸發器和冷凝器等組件實現除濕功能，但是沒有設置結構來控制除濕的空間范圍，從而導致對控制除濕范圍的需求難以滿足，因此本領域技術人員提供了一種范圍可調節的除濕機，以解決上述背景技術中提出的問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種范圍可調節的除濕機，該除濕機利用進氣風扇引入的潮濕空氣經加熱器加熱后，通過冷凝螺旋管冷凝水蒸氣至集水盒，再由排氣風扇排出干燥空氣，同時通過鏈輪和調節旋鈕調節百葉窗開合角度可按需調整進風量，通過導流板設計優化空氣流向提高除濕效率，通過降溫風扇加強冷凝效果，通過軸承滾珠提供穩固轉動支撐，整體結構緊湊，操作簡便，適應不同空間范圍的除濕需求。

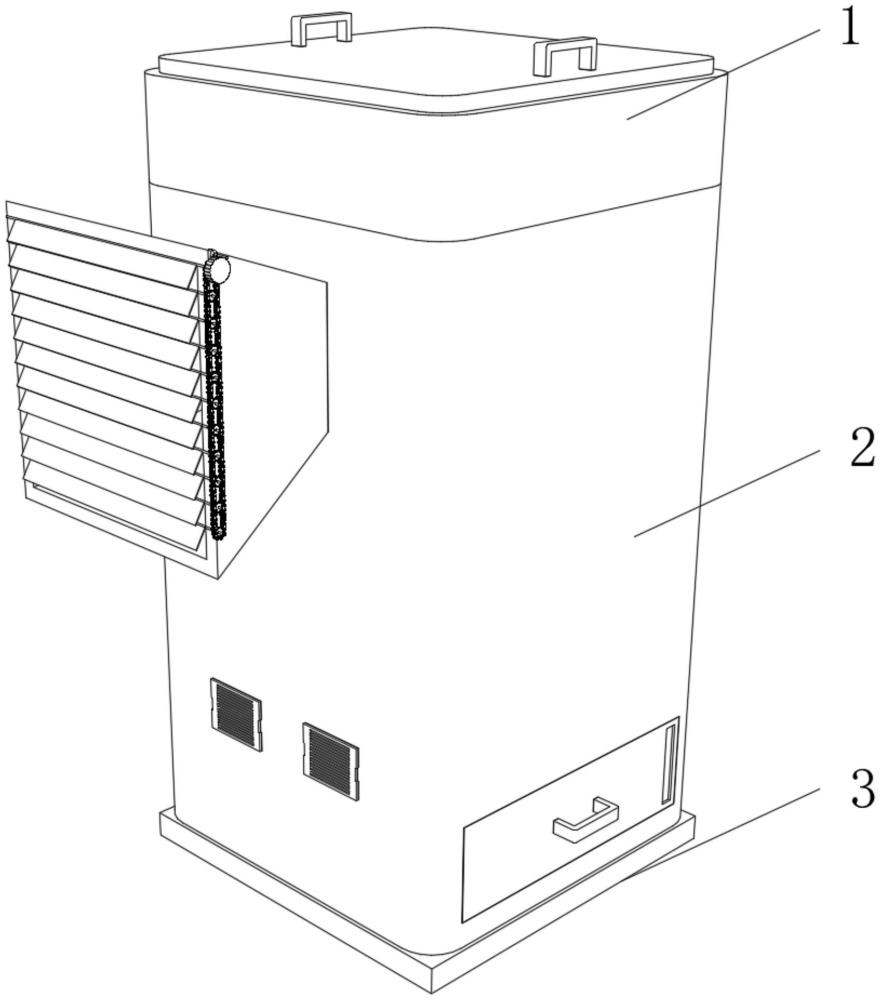

2、為實現上述目的，本實用新型提供了如下技術方案：一種范圍可調節的除濕機，包括頂蓋、主體和底座，所述頂蓋上端中間靠近兩側邊緣位置固定設置有兩個手柄，所述頂蓋下端卡接連接到主體上端，所述主體下端中心位置通過轉軸轉動連接到底座上端中心位置，所述主體下端繞中心開設有圓環形凹槽；

3、所述主體包括外殼、進風結構、冷凝結構、兩個加熱器、隔板、進氣風扇、排氣風扇、兩個降溫風扇、兩個第一過濾器、兩個第二過濾器、兩個導流板和集水盒，所述底座包括底板和多個軸承滾珠，所述進風結構包括進風口、百葉窗和鏈輪，所述冷凝結構包括漏斗孔板、十個冷凝螺旋管和五個排氣管；

4、通過上述技術方案，所述頂蓋為主體內部構件起到良好防塵作用，所述頂蓋上端的兩個手柄便于用戶便攜轉移該除濕機的位置，所述底座為主體提供良好支撐作用，所述進氣風扇通過進風結構將空間內潮濕空氣引入外殼內部，所述冷凝結構將加熱后的空氣中的水分冷凝導入集水盒，所述排氣風扇將干燥后的空氣排回空間內。

5、進一步地，所述進風結構貫穿固定設置在外殼前端中心靠上位置，所述隔板呈l型固定設置到外殼內部兩側板內表面中心位置，所述冷凝結構貫穿固定設置到隔板中心靠下位置，兩個所述導流板呈軸對稱分別豎直固定設置到隔板前表面，兩個所述加熱器呈軸對稱分別固定設置到外殼兩側板內表面中間靠近進風結構位置；

6、通過上述技術方案，所述隔板將外殼內部分隔成兩個獨立空間，所述導流板將進氣風扇吸入的潮濕空氣導向兩個所述加熱器，兩個所述加熱器將吸入的潮濕空氣充分加熱。

7、進一步地，所述進氣風扇吻合進風結構貫穿固定設置到外殼前端中心靠上位置，所述排氣風扇貫穿固定設置到外殼后端中心靠上位置，兩個所述第一過濾器分別吻合進氣風扇和排氣風扇靠近隔板一側卡接設置到外殼前端和后端中心靠上位置；

8、通過上述技術方案，兩個所述第一過濾器起到過濾空氣中的顆粒的作用，保證該除濕機的使用效果并延長該除濕機的使用壽命。

9、進一步地，所述漏斗孔板固定設置到隔板和外殼前端內表面之間，所述漏斗孔板中間凹陷平面開設有十個孔位，十個所述孔位下端固定連接到十個漏斗，十個所述漏斗下端固定連接到十個冷凝螺旋管，十個所述冷凝螺旋管兩兩一組下端貫穿固定連接到五個排氣管管身靠近一端位置，五個所述排氣管另一端貫穿隔板前端固定設置到隔板下端上方，所述冷凝螺旋管采用覆蓋疏水性涂層的鋁材質；

10、通過上述技術方案，加熱后的潮濕空氣通過所述漏斗孔板進入十個所述冷凝螺旋管，十個覆蓋疏水性涂層的鋁制所述冷凝螺旋管將水蒸氣進行冷凝并導入集水盒，干燥后的空氣通過五個所述排氣管進入外殼內部被隔板隔開的后部空間并由排氣風扇排回外部空間。

11、進一步地，兩個所述降溫風扇呈軸對稱貫穿固定設置到外殼前端中間靠下位置，兩個所述第二過濾器分別卡接連接到兩個所述降溫風扇前端，所述集水盒貫穿外殼一側側板中間靠下位置卡接設置到外殼內部，所述集水盒一側靠近后端位置貫穿固定設置有水位觀察窗；

12、通過上述技術方案，兩個所述降溫風扇為十個所述冷凝螺旋管進行降溫以加強其冷凝效果，所述集水盒起到貯存冷凝水的作用，所述水位觀察窗方便用戶觀察冷凝水位。

13、進一步地，所述百葉窗通過轉軸轉動設置到進風口前端，所述鏈輪固定設置到百葉窗的轉軸一端，所述鏈輪一側靠上位置轉軸固定設置有調節旋鈕，所述進風口在所述調節旋鈕上方通過轉軸轉動設置有限位桿；

14、通過上述技術方案，使用時，根據實際使用需要所述鏈輪可通過所述調節旋鈕調節百葉窗的開合角度進而改變進風量，所述限位桿可通過卡接限制調節旋鈕的位置固定百葉窗的開合角度。

15、進一步地，所述底板上端對應主體下端圓環形凹槽開設有相同的圓環形凹槽，多個所述軸承滾珠滑動設置到所述圓環形凹槽內；

16、通過上述技術方案，所述軸承滾珠在主體轉動時提供穩固支撐作用。

17、本實用新型具有如下有益效果：

18、1、本實用新型提出的一種范圍可調節的除濕機，該除濕機通過在頂蓋設置兩個手柄便于用戶根據需要移動除濕機，同時，頂蓋的卡接設計不僅為內部構件提供了良好的防塵保護，還便于取下進行設備內部的清潔，從而延長除濕機的使用壽命并保持高效的除濕性能。

19、2、本實用新型提出的一種范圍可調節的除濕機，該除濕機設置百葉窗通過轉軸與進風口連接，并可通過調節旋鈕和鏈輪調整開合角度，實現對進風量的精確控制，這種設計允許用戶根據實際空間大小和除濕需求，調整除濕范圍，優化除濕效果，同時使用限位桿確保調節后的穩定性。

20、3、本實用新型提出的一種范圍可調節的除濕機，該除濕機設置的冷凝螺旋管采用覆蓋疏水性涂層的鋁材質并使用降溫風扇提高冷凝效率進而加速水蒸氣的冷凝過程，確保除濕過程高效進行，集水盒的設計便于收集冷凝水，而水位觀察窗則讓用戶能夠直觀地監控水位狀態便于及時排水。
