本技術屬于再生膠加工，特別涉及一種臥式離心甩干機及顆粒再生膠造粒干燥系統。

背景技術：

1、再生膠是以橡膠制品生產中已硫化的邊角廢料為原料加工成的、有一定可塑度、能重新使用的橡膠。在某些情況下，再生膠需要用造粒機制成顆粒狀，為了避免后期橡膠顆粒出現黏連的現象，需要對橡膠顆粒進行及時冷卻以及對產品進行隔離處理，經過隔離處理的橡膠顆粒表面有水分殘留，含水量過高會對橡膠顆粒的性能造成影響，會降低再生膠的拉伸強度和硬度，同時也會影響其環保性能，因為過多的水分容易導致再生膠產生異味及有害物質，影響橡膠顆粒整體的使用壽命和效果。

2、因此，申請號為：cn202322598036.1的中國實用新型專利公開了一種橡膠顆粒干燥機，包括干燥罐、進料管和出料管，干燥罐呈圓柱形中空腔體設置，進料管設于干燥罐頂部，出料管設于干燥罐一側，還包括循環干燥組件、攪拌組件和回收盒，循環干燥組件設于干燥罐一側，攪拌組件設于干燥罐內，回收盒呈上端開口的環形中空腔體設置，回收盒頂部開口與干燥罐底部連通，回收盒頂部開口與干燥罐之間設有濾網一，干燥罐底壁和回收盒之間形成凹槽，上述裝置通過循環干燥組件和攪拌組件配件，對橡膠顆粒充分干燥的同時減少橡膠顆粒氣味外溢，保護生產環境和工作人員健康。

3、但是，上述干燥機采用立式干燥桶的設置，當待干燥物料持續加入干燥筒內部時，新加入的潮濕物料容易影響干燥后的物料，不方便持續加入物料進行干燥，干燥效率較低。

技術實現思路

1、本實用新型提供一種臥式離心甩干機及顆粒再生膠造粒干燥系統，旨在解決現有的再生膠顆生產過程中干燥效率較低的問題。

2、為解決上述技術問題，本實用新型采用以下技術方案：

3、一種臥式離心甩干機，包括：圓柱形中空設置的甩干桶，所述甩干桶傾斜設置，所述甩干桶的上端設置有前蓋，下端設置有后蓋，前蓋與后蓋之間轉動連接有轉軸，所述轉軸上固定連接有內網桶，所述內網桶的內壁上設置有螺旋葉片，所述轉軸的一端與驅動電機的輸出軸連接，另一端與轉動座配合，所述驅動電機與前蓋固定連接，所述轉動座與后蓋固定連接，所述前蓋上設置有進料管，所述甩干桶的下端側壁上設置有出料管；

4、所述甩干桶上設置有吹風組件，所述吹風組件用于為甩干桶內腔提供熱風；

5、所述甩干桶上設置有吸水組件，所述吸水組件用于抽吸甩干桶內腔的液體。

6、進一步的，所述吹風組件包括：設置在甩干桶側壁上的鼓風機和加熱箱，所述鼓風機的出口與所述加熱箱的進口連通，所述加熱箱的出口連接有連接管的一端，連接管的另一端延伸至甩干桶內腔并連通有出風板，所述出風板通過連接環與所述連接管固定連接，所述出風板上開設有若干出風口。

7、進一步的，所述吸水組件包括：設置在所述甩干桶側壁上的抽吸裝置，所述抽吸裝置通過吸水管與所述甩干桶的內腔連通，所述甩干桶的內腔側壁上至少設置有一個集水槽，所述吸水管與所述集水槽的下部連通，所述抽吸裝置上配合設置有集水箱。

8、進一步的，所述內網桶的內腔中固定連接有連接套筒，所述內網桶通過所述連接套筒與所述轉軸固定連接，所述內網桶遮蓋所述集水槽設置。

9、進一步的，所述甩干桶的內腔下端設置有擋料環，所述擋料環與所述后蓋抵接。

10、進一步的，所述甩干桶與水平面的夾角為15°。

11、進一步的，所述甩干桶的下方設置有支撐座。

12、進一步的，所述螺旋葉片的高度為所述內網桶內徑的五分之一。

13、本實用新型還提供一種顆粒再生膠造粒干燥系統，根據再生膠加工順序依次包括：造粒裝置、隔離混合裝置、上述臥式離心甩干機、篩分裝置以及收集裝置。

14、與現有技術相比，本實用新型具有以下技術效果：

15、1.本實用新型所述的一種臥式離心甩干機通過甩干桶、吹風組件以及吸水組件的配合能夠對輸入甩干桶的潮濕橡膠顆粒進行持續均勻烘干，有效提高物料干燥效率，配合上下游生產裝置，提高再生膠顆粒生產系統的加工效率。

技術特征：

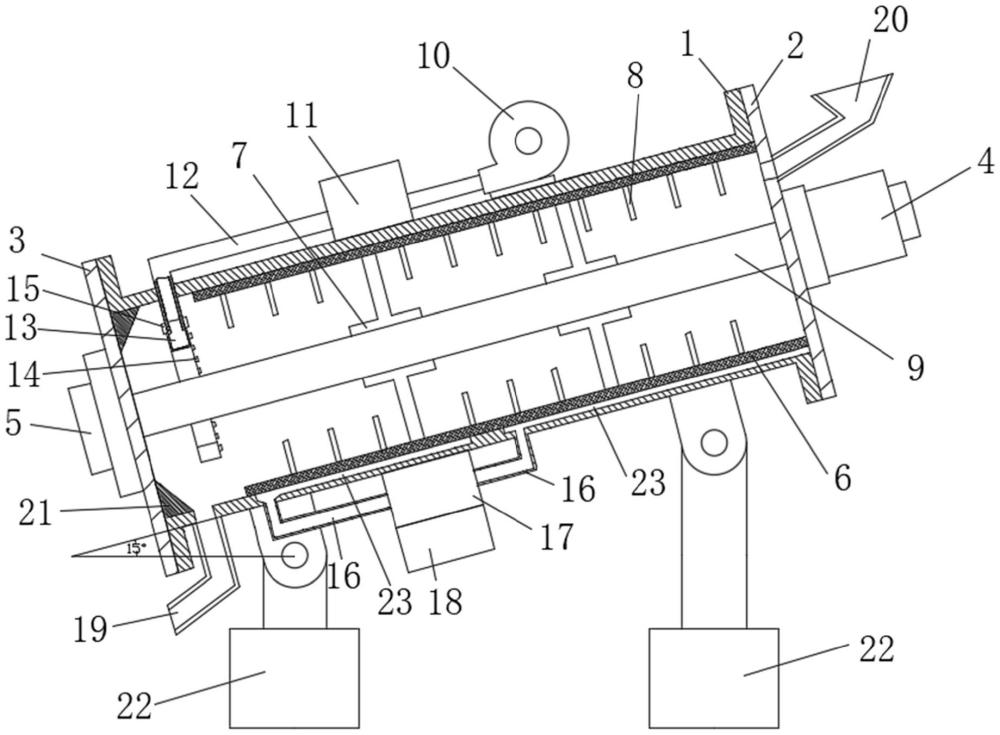

1.一種臥式離心甩干機，其特征在于，包括：圓柱形中空設置的甩干桶(1)，所述甩干桶(1)傾斜設置，所述甩干桶(1)的上端設置有前蓋(2)，下端設置有后蓋(3)，前蓋(2)與后蓋(3)之間轉動連接有轉軸(9)，所述轉軸(9)上固定連接有內網桶(6)，所述內網桶(6)的內壁上設置有螺旋葉片(8)，所述轉軸(9)的一端與驅動電機(4)的輸出軸連接，另一端與轉動座(5)配合，所述驅動電機(4)與前蓋(2)固定連接，所述轉動座(5)與后蓋(3)固定連接，所述前蓋(2)上設置有進料管(20)，所述甩干桶(1)的下端側壁上設置有出料管(19)；

2.根據權利要求1所述的一種臥式離心甩干機，其特征在于，所述吹風組件包括：設置在甩干桶(1)側壁上的鼓風機(10)和加熱箱(11)，所述鼓風機(10)的出口與所述加熱箱(11)的進口連通，所述加熱箱(11)的出口連接有連接管(12)的一端，連接管(12)的另一端延伸至甩干桶(1)內腔并連通有出風板(13)，所述出風板(13)通過連接環(15)與所述連接管(12)固定連接，所述出風板(13)上開設有若干出風口(14)。

3.根據權利要求1所述的一種臥式離心甩干機，其特征在于，所述吸水組件包括：設置在所述甩干桶(1)側壁上的抽吸裝置(17)，所述抽吸裝置(17)通過吸水管(16)與所述甩干桶(1)的內腔連通，所述甩干桶(1)的內腔側壁上至少設置有一個集水槽(23)，所述吸水管(16)與所述集水槽(23)的下部連通，所述抽吸裝置(17)上配合設置有集水箱(18)。

4.根據權利要求3所述的一種臥式離心甩干機，其特征在于，所述內網桶(6)的內腔中固定連接有連接套筒(7)，所述內網桶(6)通過所述連接套筒(7)與所述轉軸(9)固定連接，所述內網桶(6)遮蓋所述集水槽(23)設置。

5.根據權利要求1所述的一種臥式離心甩干機，其特征在于，所述甩干桶(1)的內腔下端設置有擋料環(21)，所述擋料環(21)與所述后蓋(3)抵接。

6.根據權利要求1所述的一種臥式離心甩干機，其特征在于，所述甩干桶(1)與水平面的夾角為15°。

7.根據權利要求1所述的一種臥式離心甩干機，其特征在于，所述甩干桶(1)的下方設置有支撐座(22)。

8.根據權利要求1所述的一種臥式離心甩干機，其特征在于，所述螺旋葉片(8)的高度為所述內網桶(6)內徑的五分之一。

9.一種顆粒再生膠造粒干燥系統，其特征在于，根據再生膠加工順序依次包括：造粒裝置(101)、隔離混合裝置(102)、如權利要求1-8任一項所述的臥式離心甩干機(103)、篩分裝置(104)以及收集裝置(105)。

技術總結
本技術公開了一種臥式離心甩干機及顆粒再生膠造粒干燥系統，臥式離心甩干機包括：甩干桶，甩干桶傾斜設置，甩干桶的上端設置有前蓋，下端設置有后蓋，前蓋與后蓋之間轉動連接有轉軸，轉軸上固定連接有內網桶，內網桶的內壁上設置有螺旋葉片，轉軸的一端與驅動電機的輸出軸連接，另一端與轉動座配合，驅動電機與前蓋固定連接，轉動座與后蓋固定連接，前蓋上設置有進料管，甩干桶的下端側壁上設置有出料管；甩干桶上設置有吹風組件，吹風組件用于為甩干桶內腔提供熱風；甩干桶上設置有吸水組件，吸水組件用于抽吸甩干桶內腔的液體，通過甩干桶、吹風組件以及吸水組件的配合能夠對輸入甩干桶的潮濕橡膠顆粒進行持續烘干，有效提高物料干燥效率。
