本技術涉及紅薯干加工，具體為一種熱風烘干式干燥裝置。

背景技術：

1、紅薯富含蛋白質、淀粉、果膠、纖維素、氨基酸、維生素及多種礦物質，為了延長紅薯保存時間，通常將其切成片狀進行晾曬成紅薯干，然后再保存。

2、公開號為cn115886284a的中國專利公開了一種紅薯干制造用晾干裝置，涉及晾曬裝置技術領域，解決了現有紅薯干晾曬時無法有效的進行全面晾曬的問題，包括晾曬網框，晾曬網框的兩端底部通過固定架固定有對接管，且兩個對接管的外側固定有u型支撐架，還包括固定在晾曬網框一側的側板一、滑動貫穿兩個對接管的調節軸、固定在u型支撐架一端的驅動電機和旋轉機構，側板一內側固定有多個橡膠繩，本發明優化現有的曬框結構，通過設計的旋轉機構能夠實現對其進行角度的自動旋轉，使得紅薯干在晾曬的同時，能夠進行翻轉，實現對紅薯干底部進行晾曬，從而使紅薯干的晾曬更加全面，也使得晾曬效率更高。

3、但是上述已公開方案存在如下不足之處：通過自然晾曬的處理方式使得晾曬時間延長，降低加工效率，一旦晾曬過程中受潮發霉會影響紅薯干的加工質量。

技術實現思路

1、本實用新型目的是針對背景技術中存在的問題，提出一種熱風烘干式干燥裝置。

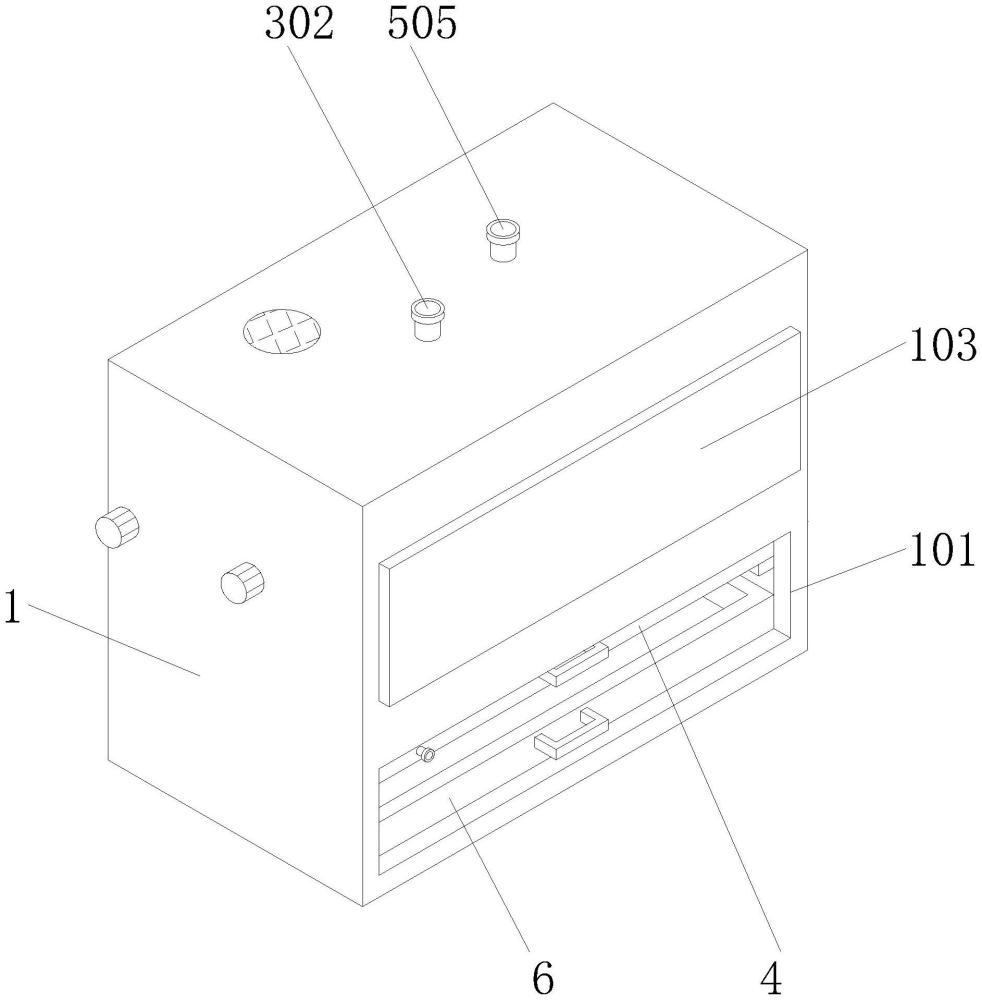

2、本實用新型的技術方案：一種熱風烘干式干燥裝置，包括干燥箱，其前端上方設置有箱門，箱門的下方設置有取料口；以及烘干機構，其設置在干燥箱內部，烘干機構的下方依次設置有廢料盒和接料盒，廢料盒和接料盒均滑動連接干燥箱內壁并且與取料口相適配；烘干機構包括烘干籠，其設置在干燥箱內部并且通過安裝在干燥箱外壁的電機驅動轉動，烘干籠上設置有電動門；橫管，其安裝在干燥箱內壁頂端，橫管輸入端連接有進風閥，進風閥頂端延伸至干燥箱頂端外部與熱風供應組件相連接；以及分流管，其設置有多組，多組分流管均勻安裝在橫管底端，分流管上設置有多組出風口。

3、優選的，干燥箱的內壁設置有限位軌，廢料盒或接料盒滑動連接限位軌。

4、優選的，分流管設為弧形，分流管與烘干籠外周面相適配，多組出風口至烘干籠外周面的距離一致。

5、優選的，烘干籠設為圓筒形，并且兩端設為封口裝，廢料盒和接料盒的寬度大于烘干籠的寬度。

6、優選的，干燥箱內部設置有與烘干籠相適配的清洗機構，清洗機構包括驅動組件，其設置在干燥箱內壁上；電動推桿，其通過驅動組件驅動沿著烘干籠寬度方向往復運動；電動推桿的輸出端安裝有彈性桿；以及弧形刷，其安裝在彈性桿上，弧形刷的一側壁設置有毛刷和多組出水孔，另一側壁通過水管連接有進水閥，進水閥另一端延伸至干燥箱頂端外部與外置供水組件相連接。

7、優選的，驅動組件由轉動連接在干燥箱內壁的螺桿和螺紋套設在螺桿外部的移動座構成，螺桿通過安裝在干燥箱外壁的電機驅動轉動，干燥箱內壁開設有滑槽，移動座頂端與滑槽滑動連接。

8、與現有技術相比，本實用新型的上述技術方案具有如下有益的技術效果：本實用新型通過烘干機構便于對紅薯干均勻烘干，縮短烘干時間，提升加工效率和質量；通過清洗機構的設置便于將烘干籠進行清洗，避免對后續紅薯干的烘干造成污染，給使用提供了便利。

技術特征：

1.一種熱風烘干式干燥裝置，其特征在于，包括

2.根據權利要求1所述的一種熱風烘干式干燥裝置，其特征在于，干燥箱(1)的內壁設置有限位軌(104)，廢料盒(4)或接料盒(6)滑動連接限位軌(104)。

3.根據權利要求1所述的一種熱風烘干式干燥裝置，其特征在于，分流管(301)設為弧形，分流管(301)與烘干籠(2)外周面相適配，多組出風口(303)至烘干籠(2)外周面的距離一致。

4.根據權利要求1所述的一種熱風烘干式干燥裝置，其特征在于，烘干籠(2)設為圓筒形，并且兩端設為封口裝，廢料盒(4)和接料盒(6)的寬度大于烘干籠(2)的寬度。

5.根據權利要求1所述的一種熱風烘干式干燥裝置，其特征在于，干燥箱(1)內部設置有與烘干籠(2)相適配的清洗機構，清洗機構包括

6.根據權利要求5所述的一種熱風烘干式干燥裝置，其特征在于，驅動組件由轉動連接在干燥箱(1)內壁的螺桿(5)和螺紋套設在螺桿(5)外部的移動座(501)構成，螺桿(5)通過安裝在干燥箱(1)外壁的電機驅動轉動，干燥箱(1)內壁開設有滑槽(102)，移動座(501)頂端與滑槽(102)滑動連接。

技術總結
本技術涉及紅薯干加工技術領域，具體為一種熱風烘干式干燥裝置，包括干燥箱以及烘干機構；干燥箱前端上方設置有箱門，箱門的下方設置有取料口；烘干機構設置在干燥箱內部，烘干機構的下方依次設置有廢料盒和接料盒；烘干機構包括烘干籠、橫管以及分流管，烘干籠設置在干燥箱內部并且通過安裝在干燥箱外壁的電機驅動轉動，烘干籠上設置有電動門；進風閥頂端延伸至干燥箱頂端外部與熱風供應組件相連接；多組分流管均勻安裝在橫管底端，分流管上設置有多組出風口。本技術通過烘干機構便于對紅薯干均勻烘干，縮短烘干時間，提升加工效率和質量。

技術研發人員：蘇鳳銀,姚雨彤,蘇廣坤,王志國,楊大偉,高廣艷
受保護的技術使用者：臨沭縣潤雨食品有限公司
技術研發日：20240729
技術公布日：2025/4/28
