本發明涉及除濕轉輪，具體涉及一種除濕結構和除濕轉輪。

背景技術：

1、轉輪吸附式除濕機，其最主要的核心部件是除濕轉輪，轉輪是由玻璃纖維和耐熱的陶瓷材料作為轉輪的內部支撐載體，加以高效吸濕介質材料(如高效硅膠)而制備。這樣，高效吸濕劑加以轉輪自身的蜂窩結構，不僅保證了轉輪與空氣接觸的巨大表面積，也可提高轉輪的吸濕效率，增加吸濕能力；轉輪可通過氣體吹掃清洗，以便除去轉輪表面的一些機械污染物質，如灰塵，油污等。

2、除濕轉輪在除濕段內部由密封系統分為處理區域和再生區域，除濕轉輪以8-10轉/小時的速度緩慢旋轉，以保證整個除濕為一個連續的過程。當處理空氣通過轉輪的處理區域時，其中的水蒸汽被轉輪中的吸濕介質所吸附，水蒸汽同時發生相變，并釋放出潛熱，轉輪也因吸濕了一定的水份而逐漸趨向飽和；這時，處理空氣因自身的水份減少和潛熱釋放而變成干的、熱的空氣。同時，在再生區域，另一路空氣先經過再生加熱器后，變成高溫空氣(一般為100-140℃)并穿過吸濕后的飽和轉輪，使轉輪中已吸附的水份蒸發，從而恢復了轉輪的除濕能力；同時，再生空氣因水份的蒸發而變成濕空氣；之后，再通過再生風機將濕空氣排到室外。

3、在實踐過程中，對于硅膠等無機物質，它們的吸濕量雖然較大，但吸濕后也會發生膨脹，通常地，為避免吸濕后過度膨脹而影響除濕效果或者避免導致除濕轉輪的損壞進而影響設備的壽命，一般需要控制它們的吸濕量，目前常采用改變轉輪轉速的方式避免吸濕介質過度膨脹，但這種方式改善效果有限，而且對于電機的要求較高。

技術實現思路

1、本發明的目的是克服現有技術中的一個或多個不足，提供一種改進的既能夠有效利用其膨脹特性而增加吸濕性能，又能夠對其膨脹加以約束以避免過度膨脹的除濕結構。

2、本發明同時還提供了一種上述包含上述除濕結構的除濕轉輪。

3、為達到上述目的，本發明采用的一種技術方案是：

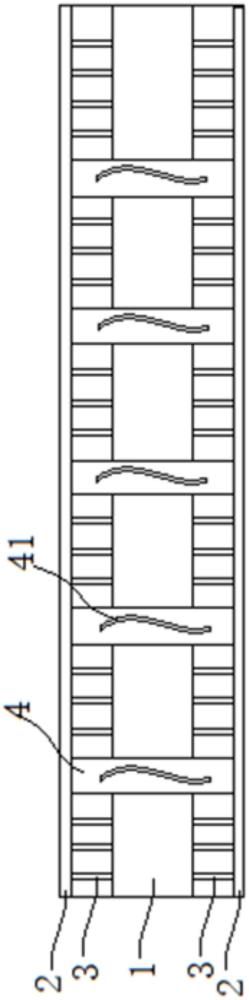

4、一種除濕結構，所述除濕結構包括吸濕介質層、包圍在所述吸濕介質層的外周側的絲膠層、第一連接組件和具有彈性回復能力的第二連接組件；

5、所述第一連接組件包括多個能夠導熱的固定連接柱，各個所述固定連接柱的兩端均分別與所述吸濕介質層、所述絲膠層連接；

6、所述第二連接組件包括多個回彈連接柱；每個所述回彈連接柱均從所述吸濕介質層的厚度方向穿過所述吸濕介質層，且兩端分別與兩側對應的所述絲膠層連接。

7、本發明中，通過吸水膨脹后的吸濕介質徑向壓縮回彈連接柱，從而擴張厚度空間，獲得更大的儲水空間，且通過回彈連接柱提供快速復原能力。

8、在本發明的一些實施方式中，所述回彈連接柱與所述固定連接柱平行設置。

9、在本發明的一些實施方式中，各個所述回彈連接柱相互平行設置。

10、根據本發明的一些優選方面，所述第一連接組件包括沿所述吸濕介質層的厚度方向依次設置的兩組子連接組件，且所述的兩組子連接組件沿所述吸濕介質層對稱設置。

11、根據本發明的一些優選方面，每組所述子連接組件均包括相互平行設置的n個所述固定連接柱，所述回彈連接柱插設在相鄰的兩個所述固定連接柱之間。

12、在本發明的一些實施方式中，所述子連接組件通過多個所述回彈連接柱分隔為x組固定連接柱陣列，每組固定連接柱陣列均包括y個平行設置的所述固定連接柱，n為x與y的乘積，x、y均大于等于2。

13、根據本發明的一些優選方面，所述固定連接柱的材質為石墨烯和/或導熱塑料。

14、根據本發明的一些優選方面，所述吸濕介質層的吸濕材料為硅膠和/或沸石分子篩。

15、根據本發明的一些優選方面，所述吸濕介質層設置有沿自身厚度方向貫穿的多個開孔，所述開孔的數量與所述回彈連接柱的數量一一對應，所述回彈連接柱插設在所述開孔中，且所述回彈連接柱的外徑與所述開孔的尺寸的差值在1％以內，例如可以在0.5％以內，進一步可以為相同。

16、根據本發明的一些優選方面，所述回彈連接柱的表面開設有水槽，所述水槽用于連通所述吸濕介質層的沿自身厚度方向上的兩側幅面。

17、根據本發明的一些優選方面，所述回彈連接柱為中空結構。

18、根據本發明的一些優選方面，所述回彈連接柱的材質為橡膠。

19、在本發明的一些實施方式中，所述絲膠層由絲素納米纖維構成。

20、本發明提供的又一技術方案：一種除濕轉輪，所述除濕轉輪包括支撐載體以及負載在所述支撐載體上的吸濕層，所述吸濕層包括上述所述的除濕結構。

21、由于上述技術方案運用，本發明與現有技術相比具有下列優點：

22、基于現有技術中吸濕介質在轉輪中使用時存在的過度膨脹，或者避免它過度膨脹而采用的改進方式存在的缺陷，本發明的發明人經過大量實驗研究，創新地提出：通過在絲膠層與吸濕介質層之間設置固定連接柱，使得絲膠層與吸濕介質層之間能夠保證間距，避免了絲膠層的脫離影響整體的吸濕效果，同時吸濕介質層兩側幅面分別對應連接有絲膠層，兩側的絲膠層將吸濕介質包覆包圍，能夠起到過濾雜質的效果，且其本身能夠存儲一定量的水分，若干固定連接柱在絲膠層與吸濕介質層之間分布，使得除濕層表面整體平整，且吸濕后的膨脹效果可控；此外，一方面，通過絲膠層吸水后的溶脹效果，使得吸濕層整體在吸收足夠水分后，能夠起到蓄水作用，從而配合吸濕介質起到擴大吸濕量閾值的作用；另一方面，水汽通過一側絲膠層將水傳導給吸濕介質層，吸濕介質層吸濕介質的吸收水分后膨脹，其中幅面方向的張力使得回彈連接柱被徑向擠壓，從而其在長度方向形變伸長，從而向外推動絲膠層，也間接拉動吸濕介質在厚度方向進行拉伸，擴張吸濕空間，提高吸附性能；進一步地，當吸收水分飽和后，進入再生區，再生用高溫氣體去除水分的同時，回彈連接柱本身的形變恢復力拉動兩側被推離的絲膠層回縮，進一步提高了水分去除速率，從而提高除濕轉輪的再生效率，尤其是，由于固定連接柱可以導熱，從而使得固定連接柱不僅能夠起到支撐和連接的力傳導作用，而且還能夠通過其良好的導熱性，使得吸濕介質在再生區得到有效的加熱，從而有利于脫附再生，有利于降低脫附溫度。

技術特征：

1.一種除濕結構，其特征在于，所述除濕結構包括吸濕介質層、包圍在所述吸濕介質層的外周側的絲膠層、第一連接組件和具有彈性回復能力的第二連接組件；

2.根據權利要求1所述的除濕結構，其特征在于，所述回彈連接柱與所述固定連接柱平行設置；和/或，各個所述回彈連接柱相互平行設置。

3.根據權利要求1所述的除濕結構，其特征在于，所述第一連接組件包括沿所述吸濕介質層的厚度方向依次設置的兩組子連接組件，且所述的兩組子連接組件沿所述吸濕介質層對稱設置。

4.根據權利要求3所述的除濕結構，其特征在于，每組所述子連接組件均包括相互平行設置的n個所述固定連接柱，所述回彈連接柱插設在相鄰的兩個所述固定連接柱之間。

5.根據權利要求4所述的除濕結構，其特征在于，所述子連接組件通過多個所述回彈連接柱分隔為x組固定連接柱陣列，每組固定連接柱陣列均包括y個平行設置的所述固定連接柱，n為x與y的乘積，x、y均大于等于2。

6.根據權利要求1所述的除濕結構，其特征在于，所述固定連接柱的材質為石墨烯和/或導熱塑料；和/或，所述吸濕介質層的吸濕材料為硅膠和/或沸石分子篩。

7.根據權利要求1所述的除濕結構，其特征在于，所述吸濕介質層設置有沿自身厚度方向貫穿的多個開孔，所述開孔的數量與所述回彈連接柱的數量一一對應，所述回彈連接柱插設在所述開孔中，且所述回彈連接柱的外徑與所述開孔的尺寸的差值在1％以內。

8.根據權利要求1所述的除濕結構，其特征在于，所述回彈連接柱的表面開設有水槽，所述水槽用于連通所述吸濕介質層的沿自身厚度方向上的兩側幅面；和/或，所述回彈連接柱為中空結構。

9.根據權利要求1所述的除濕結構，其特征在于，所述回彈連接柱的材質為橡膠；和/或，所述絲膠層由絲素納米纖維構成。

10.一種除濕轉輪，所述除濕轉輪包括支撐載體以及負載在所述支撐載體上的吸濕層，其特征在于，所述吸濕層包括權利要求1-9中任一項權利要求所述的除濕結構。

技術總結
本發明公開了一種除濕結構和除濕轉輪，除濕結構包括吸濕介質層、包圍在吸濕介質層的外周側的絲膠層、第一連接組件和具有彈性回復能力的第二連接組件；第一連接組件包括多個能夠導熱的固定連接柱，各個固定連接柱的兩端均分別與吸濕介質層、絲膠層連接；第二連接組件包括多個回彈連接柱；每個回彈連接柱均從吸濕介質層的厚度方向穿過吸濕介質層，且兩端分別與兩側對應的絲膠層連接；本發明的除濕結構既能夠有效利用吸濕介質層的膨脹特性而增加吸濕性能，又能夠對其膨脹加以約束以避免過度膨脹，可以用于除濕轉輪中。

技術研發人員：戴銘,徐思婕,田亞坤,王杰,何一飛,仝順
受保護的技術使用者：江蘇蘇凈集團有限公司
技術研發日：
技術公布日：2025/4/24
