本發明涉及家用電器，尤其涉及一種升降結構、吸油煙機及其控制方法。

背景技術：

1、隨著用戶對廚房空間的利用率要求越來越高，吸油煙機作為廚房使用頻次較高且體積較大的電器，傳統煙機存在占用較大廚房空間、功能集成度低、不美觀等不利因素，年輕消費群體在選購吸油煙機時越來越多的考慮嵌入式安裝、集成化的產品。目前市面上已出現一些全隱升降煙機，升降結構復雜，功能局限于排煙，由于安裝高度誤差難以做到掛機后煙機與櫥柜完全平嵌，影響廚房整體美觀性。

技術實現思路

1、本發明旨在至少在一定程度上解決現有相關技術中存在的問題之一，為此，本發明提出一種升降結構，其結構簡單，安裝時先將升降組件固定在墻面上，然后將吸油煙機整機直接掛在升組件上，從而即可快速完成吸油煙機的安裝。

2、其次，本發明還提出一種吸油煙機，其結構簡單，可有效提高吸油煙機的用戶使用體驗。

3、此外，本發明還提出一種吸油煙機的控制方法，其方法簡單可行，可使吸油煙機的掛機高度位置具備可調節，從而使吸油煙機與櫥柜安裝高度進行適配，進而達到平嵌全隱安裝效果。

4、上述第一個目的是通過如下技術方案來實現的：

5、一種升降結構，用于驅動所述吸油煙機的煙機本體作升降運動，還包括兩個升降組件，兩所述升降組件分別安裝在墻面上，并且在所述升降組件的輸出端上設置有固定部，在所述煙機本體后端的左右兩側上分別設置有安裝部，所述固定部與所述安裝部配合連接以使所述煙機本體可拆卸地安裝在兩所述升降組件的輸出端上，通過所述升降組件的動作以驅動所述煙機本體相對于所述墻面的豎向方向作升降運動。

6、在一些實施方式中，所述升降組件包括固定架、活動架和驅動電機，其中所述固定架安裝在所述墻面上，所述活動架與所述固定架可滑動地連接在一起，所述驅動電機設置在所述固定架的下端位置處，在所述驅動電機的輸出端上設置有升降絲桿，所述升降絲桿在遠離于所述驅動電機的一端與所述活動架的上端壁連接以驅動所述活動架沿豎向方向作升降運動，所述活動架的上端壁上設置所述固定部。

7、在一些實施方式中，所述升降組件還包括感應所述活動架高度的位置感應模塊，通過所述位置感應模塊以控制所述活動架的升降運動。

8、在一些實施方式中，所述位置感應模塊包括多個霍爾傳感器和磁片，其中多個所述霍爾傳感器分別沿豎向方向間隔設置在所述活動架上，所述磁片設置在所述固定架上，所述磁片與所述霍爾傳感器配合連接以控制所述活動架的升降高度。

9、在一些實施方式中，在所述活動架的上端位置處設置有固定板，在所述固定板上往上凸設有凸起以形成所述固定部，在所述煙機本體后端的頂部位置處開設有通孔以形成所述安裝部，所述凸起插接于所述通孔內以使所述安裝部與所述固定部配合連接在一起。

10、在一些實施方式中，所述升降組件還包括第一滑軌和第二滑軌，其中所述第一滑軌設置在所述固定架上，所述第二滑軌設置在所述活動架上，所述第一滑軌與所述第二滑軌配合連接以使所述活動架與所述固定架可滑動地連接在一起。

11、在一些實施方式中，還包括稱重傳感器，所述稱重傳感器分別設置在兩個所述升降組件的輸出端上，所述稱重傳感器與所述煙機本體后端的頂部位置處相對應設置以對所述煙機本體的重量進行檢測。

12、上述第二個目的是通過如下技術方案來實現的：

13、一種吸油煙機，包括如上述實施方式任一所述的吸油煙機。

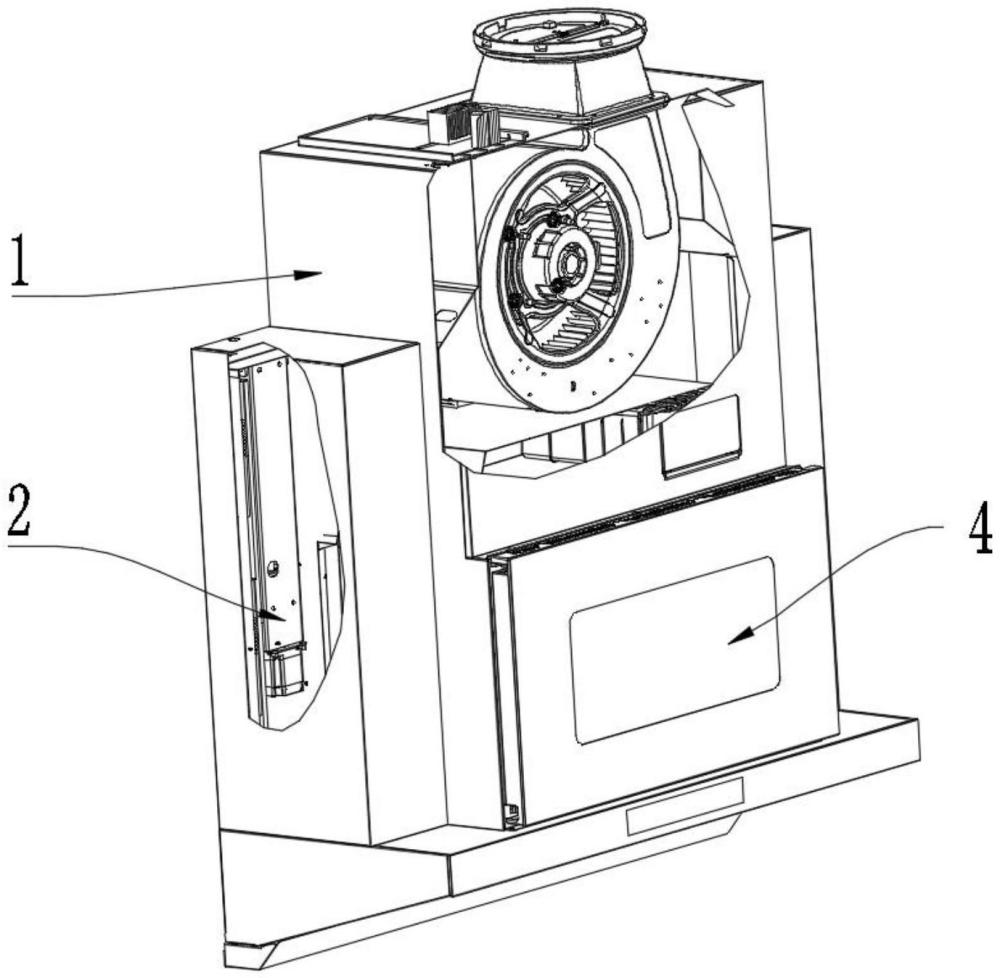

14、在一些實施方式中，還包括烹飪裝置，在所述煙機本體的前端位置處開設有前端敞開的容納腔，所述烹飪裝置設置在所述容納腔內。

15、上述第三個目的是通過如下技術方案來實現的：

16、一種吸油煙機的控制方法，應用于如上述實施方式任一所述的吸油煙機上，所述吸油煙機的控制方法包括如下步驟：

17、將所述煙機本體的安裝部與所述升降組件的固定部連接在一起；

18、通過位于兩升降組件上的稱重傳感器對重量進行檢測以分別獲取到所述煙機本體的第一重量值和第二重量值；

19、將所述第一重量值和第二重量值之間的偏差值與預設偏差系數進行比較，根據比較結果斷定當前所述煙機本體是否完成掛機工作；

20、待所述煙機本體完成掛機工作后，根據設定安裝高度調整煙機本體的安裝高度；

21、待所述煙機本體完成安裝后，按照預設程序控制煙機本體在啟動或關閉過程中的升降。

22、在一些實施方式中，所述待所述煙機本體完成掛機工作后，根據設定安裝高度調整煙機本體的安裝高度的步驟包括：

23、預先在所述活動架上由上往下依次間隔設置有第一霍爾傳感器、第二霍爾傳感器、第三霍爾傳感器、第四霍爾傳感器，從而依次形成有上限高度位置、初始安裝高度位置、預設工作高度位置、下限高度位置；

24、完成掛機工作后，控制所述煙機本體作上升運動，直至所述第三霍爾傳感器與所述固定架上的磁片建立連接關系以使所述煙機本體的掛機高度位置處于所述初始安裝高度位置上；

25、判斷所述煙機本體的集煙罩頂壁是否與所述櫥柜的下端壁為平齊的；若是，則完成所述煙機本體的安裝工作；若否，再繼續調節所述煙機本體的安裝高度直至完成所述煙機本體的安裝工作；

26、記錄所述煙機本體由所述初始安裝高度位置上升或下降至所述設定安裝高度位置所用的電機步數。

27、在一些實施方式中，所述繼續調節所述煙機本體的安裝高度直至完成所述煙機本體的安裝工作的步驟包括：

28、手動調節所述煙機本體的安裝高度以使所述煙機本體的集煙罩頂壁與所述櫥柜的下端壁為平齊的。

29、在一些實施方式中，所述待所述煙機本體完成安裝后，按照預設程序控制煙機本體在啟動或關閉過程中的升降的步驟包括：

30、啟動所述煙機本體進行排煙工作，所述煙機本體下降至所述預設工作高度位置；

31、關閉所述煙機本體后，所述煙機本體上升至所述初始安裝高度位置；

32、按照所記錄的電機步數驅動所述煙機本體上升或下降至所述設定安裝高度位置。

33、在一些實施方式中，所述完成將所述第一重量值和第二重量值之間的偏差值與預設偏差系數進行比較，根據比較結果斷定當前所述煙機本體是否完成掛機工作的步驟包括：

34、判斷所述第一重量值和第二重量值之間的偏差值是否小于所述預設偏差系數；

35、若是，則斷定當前所述煙機本體已完成掛機工作；

36、若否，則斷定當前所述煙機本體未完成掛機工作，并發出警報信號直至完成掛機工作為止。

37、在一些實施方式中，所述第一重量值和第二重量值之間的偏差值通過如下計算公式計算得到：△q＝(q1-q2)*100％，其中所述△q為所述第一重量值和第二重量值之間的偏差值，所述q1所述第一重量值，所述q2為所述第二重量值。

38、與現有技術相比，本發明至少包括以下有益效果：

39、1、本發明的升降結構，其結構簡單，安裝時先將升降組件固定在墻面上，然后將吸油煙機整機直接掛在升組件上，從而即可快速完成吸油煙機的安裝。

40、2、本發明的吸油煙機，其結構簡單，可有效提高吸油煙機的用戶使用體驗。

41、3、本發明吸油煙機的控制方法，其方法簡單可行，可使吸油煙機的掛機高度位置具備可調節，從而使吸油煙機與櫥柜安裝高度進行適配，進而達到平嵌全隱安裝效果。
