本發明涉及暖通換熱，具體為一種防堵塞的暖通換熱設備。

背景技術：

1、暖通換熱裝置是一種在不同溫度的兩種或兩種以上流體間實現熱量傳遞的節能設備。它能夠將熱量從高溫流體傳遞到低溫流體，從而實現熱量的有效利用和轉換。在暖通系統中，換熱裝置通常用于加熱或冷卻空氣、水或其他介質，快速實現熱量的傳遞和轉換。

2、現有技術1（公告號：cn206235194u，公開日為2017-06-09的中國專利）聯箱體與殼管聯通儲水即熱式換熱器，殼體圓管部分管腔內設置至少一支暖氣換熱管、一支冷水吸熱管；冷水吸熱管一端管口與冷水管接頭焊接連接另一端管口與圓環加強堵板焊接連接與聯箱內腔相通循環；聯箱外側板部件包裹暖氣換熱管和冷水吸熱管與多支殼體圓管兩端的部件聯箱內側孔板密閉焊接連接；端頭蓋板部件與聯箱內側孔板和聯箱外側板端口部密閉焊接封堵為聯箱體；構成兩種介質分別從換熱器內的暖氣換熱管或/和多支殼體圓管冷水吸熱管流經進行熱量的交換更加充分

3、還有現有技術2（公告號：cn105547012b，公開日為2020-03-24的中國專利）一種暖氣管管聯通換熱器，多支暖氣管管腔相互為聯通，暖氣連通直管順次插入多支暖氣管上的管聯通焊接孔內焊接串接聯通，多支暖氣管管腔內至少設置有一支冷水換熱管。換熱面積大，冷水換熱管握成多道彎管整體插入或握成多道彎管分體插入多支暖氣管管腔采取彎管對口焊接聯通，技術工藝先進、結構緊湊，既能取暖散熱又能換取熱水，管道焊接頭減少，不易于漏水，產品使用周期長。

4、現有技術1和技術2中的暖通系統，雖然可以進行供暖處理，但在進行供暖的過程中，其內部沒有設置防堵機構，供暖系統中的雜質，如鐵銹、沙粒等，也可能在管道內積累并造成堵塞，同時暖通系統長時間使用會形成水垢，水垢仍可能在暖氣片管道內積累，減小管道的流通面積，從而影響熱水的循環，存在一定的局限性。

5、所以我們提出了一種防堵塞的暖通換熱設備，以便于解決上述中提出的問題。

技術實現思路

1、本發明的目的在于提供一種防堵塞的暖通換熱設備，以解決上述背景技術提出的目前市場上的其內部沒有設置防堵機構，供暖系統中的雜質，如鐵銹、沙粒等，也可能在管道內積累并造成堵塞，同時暖通系統長時間使用會形成水垢，水垢仍可能在暖氣片管道內積累，減小管道的流通面積，從而影響熱水的循環，存在一定的局限性的問題。

2、為實現上述目的，本發明提供如下技術方案：一種防堵塞的暖通換熱設備，包括暖通本體，所述暖通本體的外側設置有防護外殼，且暖通本體的右側貫穿設置有連接管，并且暖通本體的右側固定連接有凈化管體，同時凈化管體與連接管的另一端之間貫穿相連，所述凈化管體的內部與設置有凈化濾芯，且凈化管體的內壁與凈化管體的外側之間設置有可對水垢進行清除的防堵機構，并且防堵機構與凈化管體之間還設置有可對水垢進行收集的清掃機構。

3、優選的，所述防護外殼的左側貫穿設置有排水管，且排水管的內側與暖通本體之間貫穿相連，并且防護外殼的右側貫穿設置有注入管，同時且注入管的內端與凈化管體之間貫穿相連，所述凈化管體的上側貫穿連接有投料管，且投料管延伸至防護外殼的頂側。

4、優選的，所述防護外殼的內側固定連接有防護棉，且防護棉嵌套設置在凈化管體的凹陷處。

5、優選的，所述的清掃機構包括有凈化濾芯，所述凈化濾芯設置在凈化管體的內部，且凈化管體的下端設置有可拆卸的盛灰盒，且盛灰盒的內部與凈化濾芯的底端均固定連接有對接磁塊，并且兩組對接磁塊之間磁性相反。

6、優選的，所述防護外殼的內部轉動連接有螺紋桿，且螺紋桿的外側螺紋連有螺紋塊，且螺紋塊的內側固定連接有固定架，所述固定架的內側固定連接有固定桿，且固定桿的外側嵌套連接有連接塊，并且連接塊的內側固定連接有敲擊塊，同時連接塊的邊側與固定架的內側之間固定連接有彈簧，所述敲擊塊的外側轉動連接有抵觸輪，所述防護外殼的右側內部固定連接有抵觸板，且抵觸板的內側與抵觸輪之間相接觸。

7、優選的，所述固定架關于敲擊塊的中心點橫向對稱分布設置有兩組，且前側固定架的外側固定連接有限位塊，所述防護外殼的內部固定連接有限位桿，所述限位塊嵌套連接在限位桿的內部。

8、優選的，所述敲擊塊位于凈化管體的側方設置，所述抵觸板呈曲折狀結構設置，所述敲擊塊通過彈簧與固定桿構成結構，所述限位塊通過敲擊塊與限位桿構成滑動結構。

9、優選的，所述防堵機構包括有磁力刮板，所述磁力刮板嵌套連接在凈化管體的內部，且凈化管體的內側開設有滑槽，且滑槽的內部嵌套連接有滑塊，并且滑塊的內側與磁力刮板的邊側之間固定相連，所述凈化管體的外側嵌套設置有磁力環，且磁力環的外側固定連接有套環，并且套環固定連接在固定架的端側上。

10、優選的，所述磁力刮板與磁力環之間磁性相反，所述套環通過固定架帶動磁力環與凈化管體構成滑動結構。

11、與現有技術相比，本發明的有益效果是：

12、暖通本體外側設置有防護外殼，通過防護外殼可對暖通本體進行防護，從而減少暖通本體因受到外界沖擊力而發生損壞的可能，防護外殼的內側等間距分布有防護棉，通過嵌套設置在暖通本體凹陷處的防護棉可進一步的對沖擊力進行緩沖，提高對暖通本體的保護效果，同時在防護棉的輔助作用下，還可對暖通本體進行保溫，提高供暖效果。

13、暖通本體的注入管處設置與凈化管體，凈化濾芯底部對接磁塊在與盛灰盒內部對接磁塊的磁性吸附作用下，可穩定的放置在對接磁塊的內部，通過凈化濾芯可對暖通系統中的水體進行初步的過濾，從而減少雜質進入暖通本體內部的可能，同時凈化管體的上端設置有注入管，使用者還可通過注入管向凈化管體內部投入進化藥劑，從而進一步的對水體進行過濾。

14、使用者可轉動螺紋桿，此時螺紋桿在螺紋連接作用下，可帶動螺紋塊進行上移，當螺紋塊在上移時，可同步的帶動固定架進行移動，固定架移動的同時，會帶動套環同步的進行移動，此時套環帶動磁力環沿著凈化管體外側進行移動，凈化管體內側所設置的磁力刮板在與磁力環之間磁性吸附作用力的驅動下，可帶動滑塊沿著滑槽的內部進行限位移動，此時磁力刮板可對凈化管體內壁形成的水垢進行刮除，減少凈化管體發生堵塞的可能。

15、固定架在移動時，固定架另一側所設置的限位塊會同步的沿著限位桿進行移動，限位塊在限位桿的限位作用下，可進一步的提高固定架移動的穩定性，使得可更好的對凈化管體內部進行清理。

16、固定架在移動時會帶動敲擊塊進行上移，敲擊塊在上移時，其邊側設置的抵觸輪會沿著抵觸板內側進行滑動，抵觸輪在滑動的過程中，會受到抵觸板凸起部位的抵觸作用，從而進一步的帶動敲擊塊向內移動，對凈化管體進行敲擊，使得凈化管體發生震動，凈化管體內壁所附著的殘留水垢在凈化管體震動作用下掉落至盛灰盒內部進行盛接，便于后續的清理，同時抵觸板上設置有多個曲折部位，敲擊塊在彈簧的彈性作用與抵觸板的抵觸作用下可往復的對凈化管體進行豎向的敲擊，可進一步的提高凈化管體內壁附著的殘留水垢的清理。

技術特征：

1.一種防堵塞的暖通換熱設備，包括暖通本體（1），所述暖通本體（1）的外側設置有防護外殼（2），且暖通本體（1）的右側貫穿設置有連接管（5），并且暖通本體（1）的右側固定連接有凈化管體（7），同時凈化管體（7）與連接管（5）的另一端之間貫穿相連，其特征在于，所述凈化管體（7）的內部與設置有凈化濾芯（8），且凈化管體（7）的內壁與凈化管體（7）的外側之間設置有可對水垢進行清除的防堵機構，并且防堵機構與凈化管體（7）之間還設置有可對水垢進行收集的清掃機構。

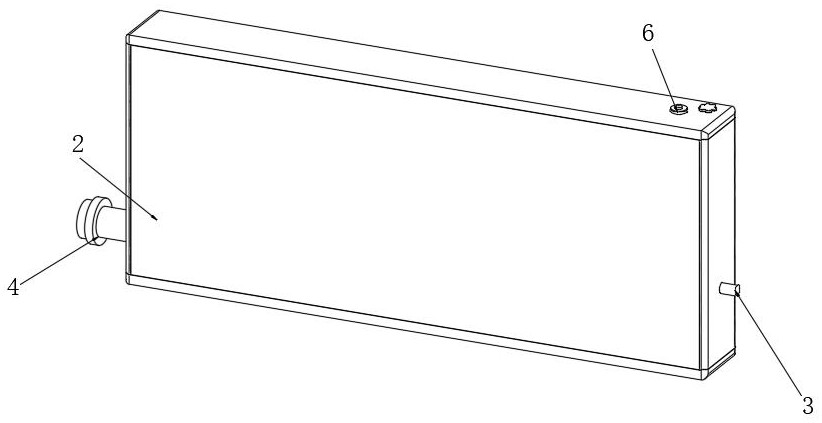

2.根據權利要求1所述的一種防堵塞的暖通換熱設備，其特征在于：所述防護外殼（2）的左側貫穿設置有排水管（4），且排水管（4）的內側與暖通本體（1）之間貫穿相連，并且防護外殼（2）的右側貫穿設置有注入管（3），同時且注入管（3）的內端與凈化管體（7）之間貫穿相連，所述凈化管體（7）的上側貫穿連接有投料管（6），且投料管（6）延伸至防護外殼（2）的頂側。

3.根據權利要求2所述的一種防堵塞的暖通換熱設備，其特征在于：所述防護外殼（2）的內側固定連接有防護棉（9），且防護棉（9）嵌套設置在凈化管體（7）的凹陷處。

4.根據權利要求1所述的一種防堵塞的暖通換熱設備，其特征在于：所述的清掃機構包括有凈化濾芯（8），所述凈化濾芯（8）設置在凈化管體（7）的內部，且凈化管體（7）的下端設置有可拆卸的盛灰盒（12），且盛灰盒（12）的內部與凈化濾芯（8）的底端均固定連接有對接磁塊（21），并且兩組對接磁塊（21）之間磁性相反。

5.根據權利要求4所述的一種防堵塞的暖通換熱設備，其特征在于：所述防護外殼（2）的內部轉動連接有螺紋桿（11），且螺紋桿（11）的外側螺紋連有螺紋塊（14），且螺紋塊（14）的內側固定連接有固定架（22），所述固定架（22）的內側固定連接有固定桿（24），且固定桿（24）的外側嵌套連接有連接塊（23），并且連接塊（23）的內側固定連接有敲擊塊（27），同時連接塊（23）的邊側與固定架（22）的內側之間固定連接有彈簧（25），所述敲擊塊（27）的外側轉動連接有抵觸輪（26），所述防護外殼（2）的右側內部固定連接有抵觸板（10），且抵觸板（10）的內側與抵觸輪（26）之間相接觸。

6.根據權利要求5所述的一種防堵塞的暖通換熱設備，其特征在于：所述固定架（22）關于敲擊塊（27）的中心點橫向對稱分布設置有兩組，且前側固定架（22）的外側固定連接有限位塊（15），所述防護外殼（2）的內部固定連接有限位桿（13），所述限位塊（15）嵌套連接在限位桿（13）的內部。

7.根據權利要求6所述的一種防堵塞的暖通換熱設備，其特征在于：所述敲擊塊（27）位于凈化管體（7）的側方設置，所述抵觸板（10）呈曲折狀結構設置，所述敲擊塊（27）通過彈簧（25）與固定桿（24）構成結構，所述限位塊（15）通過敲擊塊（27）與限位桿（13）構成滑動結構。

8.根據權利要求5所述的一種防堵塞的暖通換熱設備，其特征在于：所述防堵機構包括有磁力刮板（18），所述磁力刮板（18）嵌套連接在凈化管體（7）的內部，且凈化管體（7）的內側開設有滑槽（16），且滑槽（16）的內部嵌套連接有滑塊（17），并且滑塊（17）的內側與磁力刮板（18）的邊側之間固定相連，所述凈化管體（7）的外側嵌套設置有磁力環（20），且磁力環（20）的外側固定連接有套環（19），并且套環（19）固定連接在固定架（22）的端側上。

9.根據權利要求8所述的一種防堵塞的暖通換熱設備，其特征在于：所述磁力刮板（18）與磁力環（20）之間磁性相反，所述套環（19）通過固定架（22）帶動磁力環（20）與凈化管體（7）構成滑動結構。

技術總結
本發明公開了一種防堵塞的暖通換熱設備，涉及暖通換熱技術領域，包括暖通本體，所述暖通本體的外側設置有防護外殼，且暖通本體的右側貫穿設置有連接管，并且暖通本體的右側固定連接有凈化管體，同時凈化管體與連接管的另一端之間貫穿相連。該防堵塞的暖通換熱設備，使用者可轉動螺紋桿，帶動螺紋塊進行上移，同步的帶動固定架進行移動，固定架移動的同時，會帶動套環同步的進行移動，此時套環帶動磁力環沿著凈化管體外側進行移動，凈化管體內側所設置的磁力刮板在與磁力環之間磁性吸附作用力的驅動下，可帶動滑塊沿著滑槽的內部進行限位移動，此時磁力刮板可對凈化管體內壁形成的水垢進行刮除，減少凈化管體發生堵塞的可能。

技術研發人員：李銀群,陳東發
受保護的技術使用者：武漢金多美裝飾工程有限公司
技術研發日：
技術公布日：2025/4/24
