本發明涉及冰箱控制技術領域，特別涉及一種采用直線壓縮機的冰箱及其控制方法。

背景技術：

采用直線壓縮機的冰箱初次上電時，為了盡快降溫會進入高負載控制模式。此時，直線壓縮機在第一時間迅速達到其最高運轉頻率，活塞行程變化迅速，壓縮機自身振動與冰箱的共振帶不存在長時間的交集，可以消除冰箱啟動初期的高頻噪音。但壓縮機處于最惡劣的工況，壓力瞬間降低，活塞的位移最大，壓縮機兩端的懸浮彈簧處于最大振幅，連接活塞與電機之間的連桿在極限狀態下工作，降低了壓縮機的可靠性。

技術實現要素：

本發明的目的在于解決冰箱啟動瞬間直線壓縮機工況變化劇烈的問題。

為實現上述發明目的，本發明提供一種采用直線壓縮機的冰箱控制方法，包括：

判斷冰箱是否由停止狀態進入啟動狀態；

若是，判斷間室是否高于預設溫度；

若是，調用啟動模式，控制所述直線壓縮機在預設輸入功率下運行第一預設時間，其中，

預設輸入功率大于與所述直線壓縮機匹配的正常啟動輸入功率，小于等于所述直線壓縮機的最大輸入功率；并且，

在啟動模式開始時，制冷劑回路至少部分阻斷。

作為本發明一實施方式的進一步改進，該方法還包括：

制冷劑回路至少部分阻斷第二預設時間后，恢復制冷劑回路通暢，其中，第二預設時間小于第一預設時間。

作為本發明一實施方式的進一步改進，該方法還包括：直線壓縮機運行第一預設時間后，退出啟動模式，根據冰箱間室內溫度及外部環境溫度控制直線壓縮機運行。

作為本發明一實施方式的進一步改進，在啟動模式開始時，制冷劑回路的閥門關閉以阻斷該回路。

作為本發明一實施方式的進一步改進，第一預設時間至少為一分鐘。

作為本發明一實施方式的進一步改進，第二預設時間至少為5秒。

本發明的另一方面還提供一種采用直線壓縮機的冰箱，包括制冷劑回路及電腦板，

電腦板用于判斷冰箱是否由停止狀態進入啟動狀態，以及控制直線壓縮機的工作模式；

若冰箱是由停止狀態進入啟動狀態且間室高于預設溫度，則調用啟動模式，控制所述直線壓縮機在預設輸入功率下運行第一預設時間，其中，

預設輸入功率大于與所述直線壓縮機匹配的正常啟動輸入功率，小于等于所述直線壓縮機的最大輸入功率；并且，

在啟動模式開始時，使制冷劑回路至少部分阻斷。

作為本發明一實施方式的進一步改進，冰箱還包括位于制冷劑回路的閥門，電腦板控制閥門在啟動模式開始時關閉第二預設時間，且第二預設時間小于第一預設時間。

作為本發明一實施方式的進一步改進，冰箱還包括單片機，以對所述第一預設時間及第二預設時間計時。

本發明的另一方面還提供一種采用直線壓縮機的制冷設備，包括制冷劑回路及電腦板，

電腦板用于判斷所述制冷設備是否由停止狀態進入啟動狀態，以及控制所述直線壓縮機的工作模式；

若制冷設備是由停止狀態進入啟動狀態且間室高于預設溫度，則調用啟動模式，控制所述直線壓縮機在預設輸入功率下運行第一預設時間，其中，

所述預設輸入功率大于與所述直線壓縮機匹配的正常啟動輸入功率，小于等于所述直線壓縮機的最大輸入功率；并且，

在啟動模式開始時，控制制冷劑回路至少部分阻斷第二預設時間；

其中，第二預設時間小于第一預設時間。

相對于現有技術，本發明在冰箱由停止狀態進入啟動狀態時使直線壓縮機采用盡量大的功率以快速降溫，同時在通電瞬間使直線壓縮機排氣側壓降平緩，從而達到提高直線壓縮機可靠性的目的。

附圖說明

圖1是本發明一實施方式中冰箱控制方法的流程示意圖；

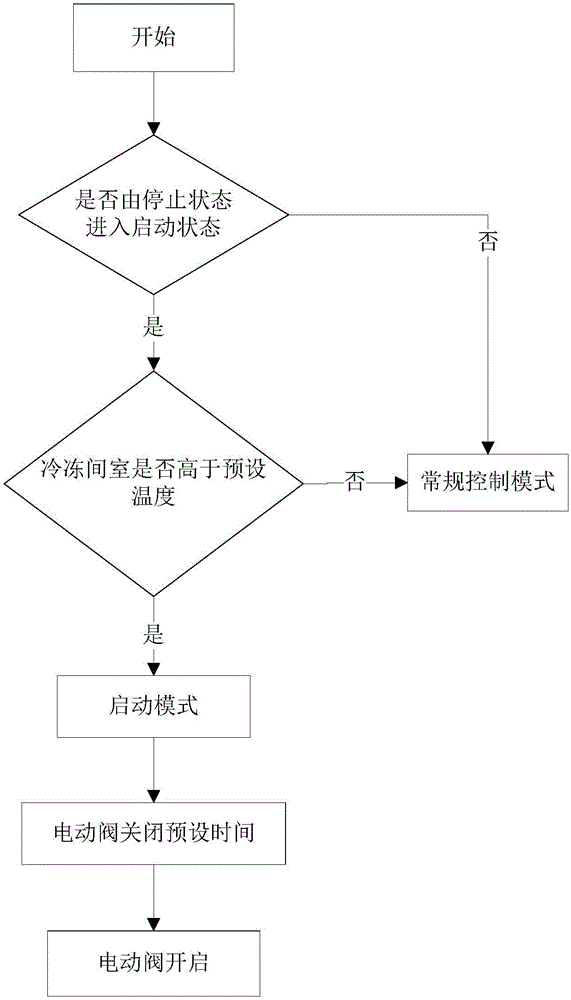

圖2是本發明又一實施方式中冰箱控制方法的流程示意圖；

圖3是本發明再一實施方式中冰箱控制方法的流程示意圖；

圖4是本發明一實施方式中冰箱的制冷系統示意圖。

具體實施方式

以下將結合附圖所示的具體實施方式對本發明進行詳細描述。但這些實施方式并不限制本發明，本領域的普通技術人員根據這些實施方式所做出的結構、方法、或功能上的變換均包含在本發明的保護范圍內。

在本發明的實施方式中，以冰箱為例對本發明的啟動控制方法做具體的闡釋，但應當說明的是，在下述的實施方式中所涉及的技藝精神可以被替換地利用到其它形式的制冷設備上，示范性地，例如冷柜。本發明在啟動階段輸入直線壓縮機以盡量大的功率，以快速穿過壓縮機的共振帶，減小噪音的產生，同時避免壓縮機通電瞬間產生劇烈壓降。參考圖1，本發明的啟動控制方法包括：

判斷冰箱是否由停止狀態進入啟動狀態；

若是，則調用啟動模式，使直線壓縮機以預設輸入功率運行預設時間T1；預設輸入功率大于與所述直線壓縮機匹配的正常啟動輸入功率，小于等于所述直線壓縮機的最大輸入功率，并且，在啟動模式開始時，即壓縮機通電的同時，將制冷系統部分或全部阻斷一較短的預設時間T2。

若冰箱啟動時不是由停止狀態進入，例如，暫停后啟動，則進入常規控制模式。

具體地，停止狀態，是指未有電流通過冰箱內電子器件時冰箱的狀態。例如，冰箱初次上電前，或斷電長時間后再次通電前，或在用戶處第一次通電前。

可以理解的是，在所述停止狀態下，冰箱冷藏間室和冷凍間室溫度一致，冰箱間室的溫度可以和室溫相同或相近。

直線壓縮機常規控制模式下，啟動輸入功率一般是穩定運行輸入功率的8-10倍。例如直線壓縮機穩定運行輸入功率為10w，那么，該直線壓縮機匹配的正常啟動輸入功率可達到80w~100w，本實施例中的預設輸入功率可大于100W，當然，也可直接設為最大輸入功率，例如160w。

一般地，多數型號的直線壓縮機是在上電的一分鐘后進入穩定工作狀態，所以本實施例中預設時間T1至少為一分鐘。當然，也不排除有少數型號的直線壓縮機在上電的一分鐘內就可以進入穩定工作狀態，此時預設時間T1也可以設置為小于一分鐘。

在冰箱由停止狀態進入啟動狀態時為直線壓縮機提供超過與其匹配的正常啟動輸入功率，壓縮機的活塞行程更快增大，殼體內壓力迅速下降。為了避免壓縮機壓力迅速降低的過程影響部件的穩定性，在壓縮機通電的同時，通過部分或全部阻斷制冷系統回路使壓縮機排氣側壓降速率減緩，壓縮機各部件在一個較緩和的過程中達到動態平衡。阻斷的時間T2短于啟動模式下壓縮機以前述預設輸入功率運行的時間T1，以在恢復制冷循環系統通暢后壓縮機仍能以預設輸入功率運行，快速制冷。此時，雖然壓縮機維持一較高的功率，但由于壓縮機內已經達到動態平衡，對部件的損傷較小。

參考圖1，在本發明一實施例中，在壓縮機通電的同時，關閉風機以減小制冷系統向間室輸送冷量的速率，并在5秒后開啟風機，恢復送風。

參考圖2，在本發明又一實施例中，在壓縮機通電的同時，關閉制冷劑回路中設置于毛細管上游的電磁閥以截斷制冷劑通路，并在5秒后開啟閥門，制冷劑恢復向蒸發器流動。

參考圖3，在本發明又一實施例中，關閉風道的風門以阻止冷氣向間室流通，并在5秒后開啟風門，實現制冷回路的通暢。

進一步的，在調用啟動模式之前，判斷間室是否高于預設溫度，若是，則調用啟動模式，若否，則進入常規控制模式。優選的，該間室為冷凍間室。該預設溫度例如為-5℃。如此，當間室與環境一致，均處于低溫時，例如在高緯度地帶的冬季，可以避免調動啟動模式，減小壓縮機的損耗且節約能源。

直線壓縮機運行預設時間T1后，退出啟動模式，根據冰箱間室內溫度及外部環境溫度控制直線壓縮機運行。

參考圖4，冰箱制冷系統包括依次連接形成回路的蒸發器、毛細管、電磁閥10、冷凝器20及直線壓縮機30，制冷劑在其中循環。其中，蒸發器包括冷藏蒸發器41及冷凍蒸發器43，毛細管包括冷藏毛細管51及冷凍毛細管53。冷藏蒸發器41和冷藏毛細管51連接，冷凍蒸發器43和冷凍毛細管53連接，兩者再相并聯。電磁閥10將制冷劑分流至冷藏毛細管51和/或冷凍毛細管53，以實現冷藏/冷凍室所需冷量分配。進一步的，電磁閥10為三通閥，可控制冷凍或冷藏系統分別或協同制冷。

冰箱至少包括冷藏室和冷凍室，二者在豎直方向上排列。冷藏蒸發器41與冷藏風道61連接，風道61通向冷藏室；冷凍蒸發器43與冷凍風道63連接，風道63通向冷凍室，使冷藏蒸發器41僅對冷藏室制冷，冷凍蒸發器43僅對冷凍室制冷。風道61、63是由數個壁圍合的通道，用于將蒸發器41、43冷卻的空氣導入相應的間室。冷藏風道61與冷凍風道63各配備冷藏風機81、冷凍風機83以提高制冷效率。風道61、63之間可以設置風門（未圖示），風門能夠受控地打開，以允許冷凍蒸發器43與冷藏蒸發器41進行空氣交換。

冰箱還包括電腦板，用于判斷冰箱是否由停止狀態進入啟動狀態，以及控制直線壓縮機的工作模式。

若是，則調用啟動模式，控制直線壓縮機在預設輸入功率下運行預設時間T1。

其中，預設時間采用單片機計時。預設輸入功率大于與所述直線壓縮機匹配的正常啟動輸入功率，小于等于所述直線壓縮機的最大輸入功率。

電腦板還控制在啟動模式開始時，制冷循環系統至少部分阻斷預設時間T2。T2<T1。

具體的，電腦板在壓縮機通電的同時可以控制風機81和/或83關閉5秒，然后開啟。

還可以控制制冷劑回路中的電磁閥10關閉5秒，然后開啟；又或者控制風門關閉5秒后開啟。

進一步地，運行預設時間T1后退出啟動模式，根據冰箱間室內溫度及外部環境溫度控制直線壓縮機運行。

具體地，冰箱間室內溫度可用于控制所述直線壓縮機的啟停。外部環境溫度可分為多個連續的溫度區間，對應每個溫度區間設置直線壓縮機的運行參數，當前冰箱間室內溫度大于目標溫度且與目標溫度的溫差大于預設溫差時直線壓縮機按照相應運行參數運行。

以上實施方式僅用以說明本發明的技術方案，而非對其限制；盡管參照前述實施方式對本發明進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施方式所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本發明各實施方式技術方案的精神和范圍。
