本實用新型涉及通訊設備，特別是一種集束管外層包封冷卻箱。

背景技術：

隨著我國經濟的快速發展，營銷理念和銷售形態正在日益與國際接軌，超市的普及和購買習慣的多樣性也對產品的外形包 裝提出了更高的要求。集合包裝系統恰好滿足了市場的這一需求。集合包裝即集束包裝，是指將一定數量的產品或包裝件組合在一起，形成一個合適的包裝單元，以便于裝卸、存儲、運輸和銷售。

技術實現要素：

為解決上述問題，本實用新型的目的是提供一種結構簡單，使用方便，安全節約的集束管外層包封冷卻箱。

為實現上述目的，本實用新型的技術方案：

一種集束管外層包封冷卻箱，包括冷卻箱、水槽、支架底座、材料進出孔、水管、排水管、進水管和防溢水管，所述的冷卻箱由支架底座支撐，冷卻箱內有水槽，水槽中設有防溢水管，冷卻箱左右兩頭各設有材料進出孔，水管一頭連接冷卻箱，一頭連接進水管，進水管和排水管通過固定裝置安置在支架底座上。

作為優選，所述的防溢水管位于水槽中央，且垂直于水槽。

作為優選，所述的支架底座為可調結構。

本實用新型的特點是：結構簡單、使用方便、利用循環功能節約用水。

附圖說明

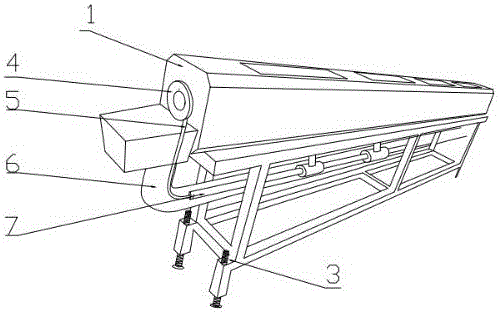

圖1是該實用新型的結構示意圖。

圖2是該實用新型的水槽示意圖。

具體實施方式

如圖1、2所示，一種集束管外層包封冷卻箱，包括冷卻箱1、水槽2、支架底座3、材料進出孔4、水管5、排水管6、進水管7和防溢水管8，所述的冷卻箱1由支架底座3支撐，冷卻箱1內有水槽2，水槽2中設有防溢水管8，冷卻箱1左右兩頭各設有材料進出孔4，水管5一頭連接冷卻箱1，一頭連接進水管7，進水管7和排水管6安置在支架底座上，所述的防溢水管8位于水槽中央，且垂直于水槽2，所述的支架底座3為可調結構。

本實用新型工作時，進水管7一端連接水源，另一端連接水管5，水通過水管5往水槽2中注水，水槽2中的防溢水管8可以當水太滿溢出來時，通過防溢水管8流入到排水管6中，并收集排水管6中的水再次利用來冷卻材料，集束管可以通過冷卻箱1一側的材料進出孔4進入冷卻箱1進行冷卻，冷卻完成部分從冷卻箱的另一側的材料進出孔4出來，支架底座3可以通過螺桿旋轉調節高度達到不同的需求。

本文中所描述的具體實施例僅僅是對本實用新型作舉例說明。本實用新型所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方法替代，但并不會偏離本實用新型的精神或者超越所附權利要求書所定義的范圍。
