本實用新型涉及儲物結構領域，具體地說，涉及一種磁封儲物組件及包含其的冷藏電器。

背景技術：

現有的門體儲物方式大致可以分為兩種。第一種是通過門體上設有突起的筋位以起到固定托盤的作用，用來盛放物品敞口的托盤左右兩側有與門體上突起的筋位相配合的結構，然后將頂部敞口的托盤掛在門體上，給用戶用來盛放物品。第二種是固定門體結構與第一種相同，將頂部敞口的托盤替換為有蓋子密封的盒子放在門體上，給用戶存放需要打開密封的盒蓋子，將物品放入盒子內，將蓋子關閉上，這種方式一般給用戶存儲隔絕空氣或者怕串味的物品。

但是以上兩種安裝都很麻煩，不靈活，并且第二種存儲方式相對較麻煩，而且成本較高，最大的缺點是放置方便袋類似的物品時看起來凌亂，不整潔，如果方便袋內裝有液體就無法存放或者有溢出風險，并且由于其盒體或者托盤與門體之間存在縫隙，后期清潔很麻煩。

技術實現要素：

本實用新型所要解決的技術問題是針對現有技術的不足，提供一種磁封儲物組件及包含其的冷藏電器。

本實用新型解決上述技術問題的技術方案如下：

本實用新型提供一種磁封儲物組件，包括掛鉤和掛鉤連接件，所述掛鉤連接件夾設在門膽與門體之間，所述掛鉤透過門膽與掛鉤連接件磁性吸附連接。

本實用新型的有益效果在于：結構強度結實牢固，通過掛鉤對門體內部的加強鐵產生強大的磁力，與門膽特殊的結構設計相配合，從而能掛沉重的物品；并且能密封質量較輕袋狀開口物品；在實際生產過程中，工人不需要任何設備徒手即可安裝，由于磁封儲物區磁力強大，生產出廠安裝，無需固定，節省工作時間，減少工作強度，減少膠帶成本。

進一步，所述門膽上設有朝向門體一側凹陷的凹槽，所述掛鉤連接件套設在所述凹槽的外側。

上述進一步方案的有益效果在于：當所述掛鉤次吸附到掛鉤連接件上時，凹槽的下側壁會對掛鉤的下沿產生一個向上的作用力，避免掛鉤在掛有重物的情況下向下滑動。

進一步，所述凹槽的相對的兩側壁之間的最小距離大于所述掛鉤的長度，也可以理解為凹槽上下兩邊的之間的長度或者左右兩邊之間的長度大于掛鉤的最長邊。

上述進一步方案的有益效果在于：從而使掛鉤在凹槽中可以按照多種角度連接，使用更加方便。

進一步，所述凹槽的下側壁為平面，所述掛鉤與凹槽下側壁相貼的側面為平面。

上述進一步方案的有益效果在于：當使用掛鉤將方便袋夾在掛鉤和箱膽之間時，同時使方便袋的夾設部位位于掛鉤的平面側面和凹槽的下側壁之間，盡力將掛鉤的平面側面和凹槽的下側壁貼緊，此時可以實現方便袋的密封放置，避免串味。

進一步，所述掛鉤包括掛鉤本體和固定連接在掛鉤本體上的強磁鐵，所述強磁鐵與掛鉤連接件磁性吸附連接。

上述進一步方案的有益效果在于：強磁鐵的設置能夠保證掛鉤與掛鉤連接件之間的連接具有很好的強度，能夠滿足日常使用的掛放重物的要求。

進一步，所述掛鉤連接件由加強鐵、加強鈷、加強鎳中的一種制成。

上述進一步方案的有益效果在于：給出幾種能夠滿足掛鉤與掛鉤連接件強磁連接的掛鉤連接件的材質，從而更好地保證掛鉤與掛鉤連接件的強磁連接。

進一步，所述強磁鐵通過強力膠膠粘在掛鉤本體上。

上述進一步方案的有益效果在于：給出一種簡單的帶有強磁鐵的掛鉤的結構。

進一步，所述掛鉤本體的正面為掛鉤端，背面設有用于容納強磁體的容納腔，所述強磁鐵位于所述容納腔內并與容納腔內壁相連接。

上述進一步方案的有益效果在于：給出一種帶有強磁鐵的掛鉤的結構，其中，制作時，可以通過模具嵌件注塑的形式提前將強磁鐵注塑到掛鉤內部。

本實用新型還涉及一種冷藏電器，包括如上任一所述的磁封儲物組件。

進一步，還包括置物托盤，所述置物托盤連接在所述門膽上，所述掛鉤連接件的上沿的高度大于等于所述托盤的下沿的高度。

上述進一步方案的有益效果在于：磁封儲物區可以放在冰箱內部空間利用率低的地方，比如門托盤底部；可以提高冰箱內部空間的使用率；用戶使用過程簡單易用，功能多樣。

進一步，所述冷藏電器為電冰箱、電冰柜、冷藏箱或冷藏柜中的一種。

附圖說明

圖1為本實用新型的磁封儲物組件的爆炸圖；

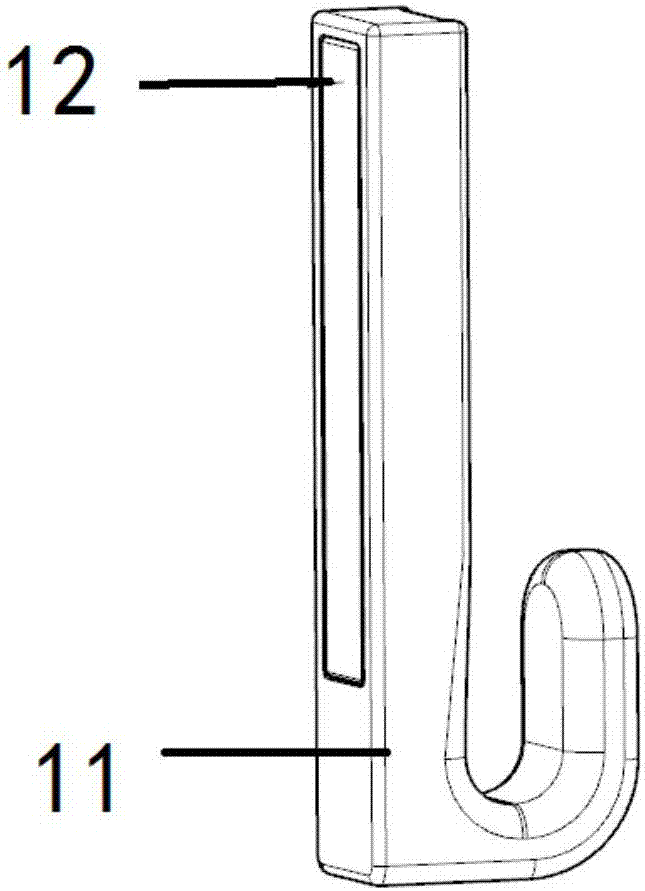

圖2為本實用新型的掛鉤的背面45°的結構示意圖；

圖3為本實用新型的掛鉤的正面45°的結構示意圖；

圖4為本實用新型的磁封儲物組件的剖視圖；

圖5為本實用新型的磁封儲物組件的一種使用狀態圖；

圖6為本實用新型的磁封儲物組件的一種使用狀態圖。

附圖標記說明：

1、掛鉤，11、掛鉤本體，12、強磁鐵，2、門膽，21、凹槽，3、掛鉤連接件，4、門體。

具體實施方式

以下結合附圖對本實用新型的原理和特征進行描述，所舉實例只用于解釋本實用新型，并非用于限定本實用新型的范圍。

實施例1

如圖1-5所示，

本實用新型提供一種磁封儲物組件，包括掛鉤1和掛鉤連接件3，所述掛鉤連接件3夾設在門膽2與門體4之間，所述掛鉤1透過門膽2與掛鉤連接件3磁性吸附連接。

作為本實施例的進一步方案，所述門膽2上設有朝向門體4一側凹陷的凹槽21，所述掛鉤連接件3套設在所述凹槽21的外側。

作為本實施例的進一步方案，所述凹槽21相對的兩側壁之間的最小距離大于所述掛鉤1的長度。即凹槽上下兩邊的之間的距離或者左右兩邊的間的距離均大于掛鉤的最長邊，從而使掛鉤在凹槽中可以按照各種角度連接。

作為本實施例的進一步方案，所述凹槽21的下側壁為平面，所述掛鉤1具與凹槽21下側壁相貼的側面為平面。

作為本實施例的進一步方案，所述掛鉤1包括掛鉤本體11和固定連接在掛鉤本體11上的強磁鐵12，所述強磁鐵12與掛鉤連接件3磁性吸附連接。

作為本實施例的進一步方案，所述掛鉤連接件3由加強鐵、加強鈷、加強鎳中的一種制成。

作為本實施例的進一步方案，所述強磁鐵12通過強力膠膠粘在掛鉤本體11上。

實施例2

如圖1-5所示，本實用新型提供一種磁封儲物組件，包括掛鉤1和掛鉤連接件3，所述掛鉤1連接件夾設在門膽2與門體4之間，所述掛鉤1透過門膽2與掛鉤連接件3磁性吸附連接。

作為本實施例的進一步方案，所述門膽2上設有朝向門體4一側凹陷的凹槽21，所述掛鉤連接件3套設在所述凹槽21的外側。

作為本實施例的進一步方案，所述凹槽21相對的兩側壁之間的最小距離大于所述掛鉤1的長度。即凹槽上下兩邊的之間的距離或者左右兩邊的間的距離均大于掛鉤的最長邊，從而使掛鉤在凹槽中可以按照各種角度連接。

作為本實施例的進一步方案，所述凹槽21的下側壁為平面，所述掛鉤1具與凹槽21下側壁相貼的側面為平面。

作為本實施例的進一步方案，所述掛鉤1包括掛鉤本體11和固定連接在掛鉤本體11上的強磁鐵12，所述強磁鐵12與掛鉤連接件3磁性吸附連接。

作為本實施例的進一步方案，所述掛鉤連接件3由加強鐵、加強鈷、加強鎳中的一種制成。

作為本實施例的進一步方案，所述掛鉤本體11的正面為掛鉤端，背面設有用于容納強磁體12的容納腔，所述強磁鐵12位于所述容納腔內并與容納腔內壁相連接，制作時，可以通過模具嵌件注塑的形式提前將強磁鐵注塑到掛鉤內部。

此外，在實施例1或2中，將掛鉤的強磁鐵與制成掛鉤連接件的加強鐵、加強鈷、加強鎳等互換，也能實現上述效果。

實施例3

本實用新型還涉及一種冷藏電器，包括如實施例1或2任一所述的磁封儲物組件。

作為本實施例的進一步方案，還包括置物托盤，所述置物托盤連接在所述門膽2上，所述掛鉤連接件3的上沿的高度大于等于所述托盤的下沿的高度。磁封儲物區可以放在冰箱內部空間利用率低的地方，比如門托盤底部；可以提高冰箱內部空間的使用率；用戶使用過程簡單易用，功能多樣。

作為本實施例的進一步方案，所述冷藏電器為電冰箱、電冰柜、冷藏箱或冷藏柜中的一種。

此外，在實施例1-3中，將掛鉤的強磁鐵與制成掛鉤連接件的加強鐵、加強鈷、加強鎳等材料互換位置，也能實現上述效果。

使用安裝時，只需通過磁封掛鉤與門體內部的掛鉤連接件所產生的磁力，直接將磁封掛鉤吸附在門體內部的門膽上，可直接將物品掛在掛鉤上，起到懸掛物品的作用；或者將開口的袋子口直接夾在二者之間(如圖6所示)，并且夾住袋子，既起到密封袋口的作用，又起到懸掛的作用，并且可以收尾相連組合對大袋口進行密封懸掛。

此外，掛鉤還可以脫離冰箱，用在平時生活中兩個掛鉤通過互相吸引的磁力，將袋口夾雜二者制件從而達到對袋口起到密封作用。

在本實用新型的描述中，需要理解的是，術語“上”、“下”、“前”、“后”、“豎直”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括至少一個該特征。在本實用新型的描述中，“多個”的含義是至少兩個，例如兩個，三個等，除非另有明確具體的限定。

在本實用新型中，除非另有明確的規定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接觸，或第一和第二特征通過中間媒介間接接觸。

在本說明書的描述中，參考術語“一個實施例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本實用新型的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不必須針對的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任一個或多個實施例或示例中以合適的方式結合。此外，在不相互矛盾的情況下，本領域的技術人員可以將本說明書中描述的不同實施例或示例以及不同實施例或示例的特征進行結合和組合。

以上所述僅為本實用新型的較佳實施例，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
