本技術涉及循環水冷卻，具體為一種循環水冷卻裝置。

背景技術：

1、循環水冷裝置是用水作為冷卻劑，從一發熱物體中，吸收熱量，通過水的流動帶到制冷裝置內使制冷劑的溫度降低，然后通過輸水管再次輸送到發熱物體的銅管內給發熱物體降溫，依次循環。

2、公開號為cn219454389u，中國專利公開的一種循環水冷卻裝置，它包括所述制冷箱體的內部固定設置有盤管固定柱，所述盤管固定柱一側固定設置有盤管。本實用新型中，銅管在制冷箱內發揮散熱優點，制冷風扇對銅管吹風，吸風扇側吸出箱體內的空氣，雙雙組合從而使降溫能力更佳,在電動機表面安裝溫度傳感器能更好的檢測發動機的高溫低溫情況，傳感器檢測出后傳到智能控制板，控制板會依照溫度情況來調節風扇的運作情況，起到節約電能的作用。

3、針對上述中的相關技術，該裝置存在一些不足，在實際使用過程中，通過風冷的方式對盤管內流動的冷卻水進行降溫，但是風與銅管外壁的接觸面積受到限制，會導致制冷效果不盡如人意。因風只能覆蓋銅管表面的一小部分，而且可能無法達到足夠的流動以有效地帶走散熱。這種局限性可能會導致在高溫環境或高負荷工作時，裝置的制冷效果受到影響，甚至可能無法滿足實際需求，因此，有必要提供一種循環水冷卻裝置解決上述技術問題。

技術實現思路

1、本實用新型的目的在于提供一種循環水冷卻裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種循環水冷卻裝置，其包括：

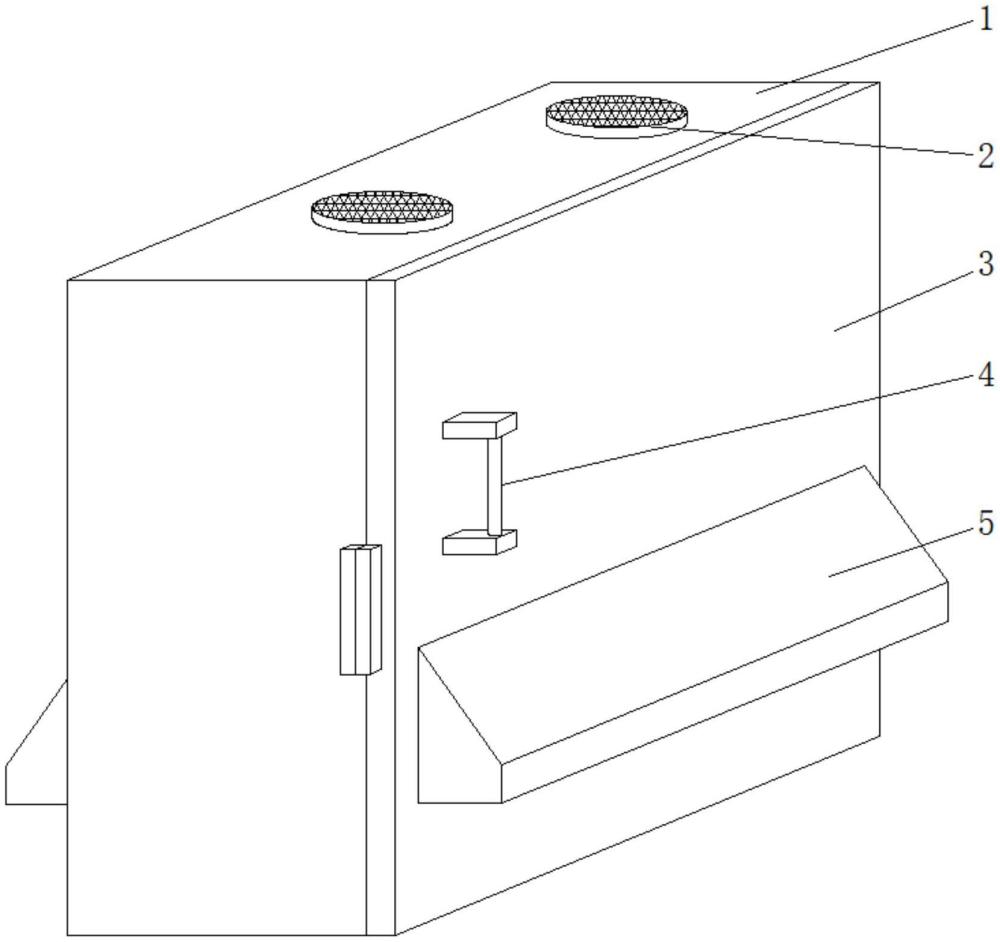

4、制冷箱，所述制冷箱的正面設置有箱門，所述箱門正面的一側固定安裝有把手，所述箱門的一側與制冷箱的一側之間設置有鎖扣，所述箱門的正面與制冷箱的背面均固定安裝有進風罩，且進風罩與制冷箱的內部相連通；

5、所述進風罩的底部固定安裝有若干個制冷風扇，所述制冷箱一側的上方固定穿插安裝有排水管，所述制冷箱一側的下方固定穿插安裝有進水管，所述進水管上設置有泵體，且泵體與制冷箱的一側固定連接，所述進水管的一端與排水管的一端之間設置有盤管；

6、所述盤管的外壁上固定安裝有若干個環形集熱板，所述環形集熱板的外表面上等距固定安裝有若干個導熱棒，所述制冷箱的頂部固定安裝有對稱分布的排風扇。

7、優選的，所述排水管的一端與進水管的一端均固定安裝有第二連接法蘭，所述盤管的兩端均固定安裝有第一連接法蘭，所述第一連接法蘭與第二連接法蘭之間通過若干個螺栓與螺母的配合固定連接，所述盤管外壁上的兩側均設置有若干個固定組件，所述制冷箱內壁的兩側開設有與固定組件位置、數量相對應的限位滑道，且限位滑道與制冷箱的正面相連通，所述限位滑道上滑動安裝有滑塊。

8、優選的，所述固定組件包括連接桿，所述連接桿的一端固定安裝有第一半環，且連接桿的另一端與對應位置滑塊的一側固定連接，所述第一半環正面的一側鉸接有第二半環，且第一半環與第二半環遠離連接桿的一側通過螺栓與螺母固定連接，所述第一半環與第二半環的內徑和盤管的外徑相適配。

9、優選的，所述盤管的兩側均設置有穩定板，所述若干個連接桿均分為兩組，且兩個穩定板分別與兩組連接桿固定連接。

10、優選的，所述第一連接法蘭與第二連接法蘭的連接處設置有密封墊。

11、優選的，所述滑塊的形狀為t型，且滑塊與限位滑道相適配。

12、與現有技術相比，本實用新型的有益效果是：

13、1.本實用新型通過制冷箱、排風扇、進風罩、泵體、進水管、盤管、導熱棒、環形集熱板、排水管和制冷風扇的配合使用，在排風扇和制冷風扇的作用下制冷箱內部的氣流高速流通，形成強大的風冷系統，而經過盤管內部含有熱量的冷卻水會將自身的熱量傳遞至盤管的外壁上，同時并傳遞至環形集熱板上，在由環形集熱板傳遞至導熱棒上，導熱棒與環形集熱板的介入會大大提高盤管與風的接觸面積，能夠有效的帶走散熱，確保裝置在高溫環境或高負荷工作時，裝置的冷卻效果能夠滿足實際的需求。

14、2.本實用新型通過固定組件、第一連接法蘭、第二連接法蘭、連接桿、第一半環、第二半環、滑塊、限位滑道和穩定板的配合使用，第一連接法蘭與第二連接法蘭失去連接關系后，直接拉動盤管兩側的穩定板,穩定板會帶動通過固定組件帶動盤管向制冷箱正面的開口方向移動，固定組件的移動會帶動其上的滑塊在限位滑道上進行滑動，直至滑塊從限位滑道的內部脫離即完成了對盤管從制冷箱的內部拆卸，使得對于盤管的拆裝方式簡單，便于對盤管進行維護更換，方便人們的使用，并且具有較高的實用性。

技術特征：

1.一種循環水冷卻裝置，其特征在于，其包括：

2.根據權利要求1所述的一種循環水冷卻裝置，其特征在于：所述排水管(14)的一端與進水管(7)的一端均固定安裝有第二連接法蘭(13)，所述盤管(9)的兩端均固定安裝有第一連接法蘭(12)，所述第一連接法蘭(12)與第二連接法蘭(13)之間通過若干個螺栓與螺母的配合固定連接，所述盤管(9)外壁上的兩側均設置有若干個固定組件(8)，所述制冷箱(1)內壁的兩側開設有與固定組件(8)位置、數量相對應的限位滑道(20)，且限位滑道(20)與制冷箱(1)的正面相連通，所述限位滑道(20)上滑動安裝有滑塊(19)。

3.根據權利要求2所述的一種循環水冷卻裝置，其特征在于：所述固定組件(8)包括連接桿(16)，所述連接桿(16)的一端固定安裝有第一半環(17)，且連接桿(16)的另一端與對應位置滑塊(19)的一側固定連接，所述第一半環(17)正面的一側鉸接有第二半環(18)，且第一半環(17)與第二半環(18)遠離連接桿(16)的一側通過螺栓與螺母固定連接，所述第一半環(17)與第二半環(18)的內徑和盤管(9)的外徑相適配。

4.根據權利要求3所述的一種循環水冷卻裝置，其特征在于：所述盤管(9)的兩側均設置有穩定板(21)，所述若干個連接桿(16)均分為兩組，且兩個穩定板(21)分別與兩組連接桿(16)固定連接。

5.根據權利要求2所述的一種循環水冷卻裝置，其特征在于：所述第一連接法蘭(12)與第二連接法蘭(13)的連接處設置有密封墊。

6.根據權利要求2所述的一種循環水冷卻裝置，其特征在于：所述滑塊(19)的形狀為t型，且滑塊(19)與限位滑道(20)相適配。

技術總結
本技術涉及循環水冷卻技術領域，具體為一種循環水冷卻裝置，包括制冷箱，所述制冷箱的正面設置有箱門，所述箱門正面的一側固定安裝有把手，所述箱門的一側與制冷箱的一側之間設置有鎖扣。該一種循環水冷卻裝置，通過制冷箱、排風扇、進風罩、泵體、進水管、盤管、導熱棒、環形集熱板、排水管和制冷風扇的配合使用，在排風扇和制冷風扇的作用下制冷箱內部的氣流高速流通，形成強大的風冷系統，而經過盤管內部含有熱量的冷卻水會將自身的熱量傳遞至盤管的外壁上，同時并傳遞至環形集熱板上，在由環形集熱板傳遞至導熱棒上，導熱棒與環形集熱板的介入會大大提高盤管與風的接觸面積，能夠有效的帶走散熱。

技術研發人員：吉貴恒
受保護的技術使用者：河南瑞博環保科技有限公司
技術研發日：20240724
技術公布日：2025/4/24
