本申請涉及制冷領域，特別是有關于冰箱及冰箱照明組件控制方法。

背景技術：

1、冰箱照明大部分依靠冷藏風道的面光源或頂部led照明，位置固定且無法照明到抽屜內部，尤其是冷凍間室，大部分冷凍間室無照明燈，抽屜拉出后內部空間無光線照明，對用戶使用造成不便，為了方便照明，在抽屜內部新增照明裝置，而新增的照明裝置需要依靠主電源線進行供電，將冰箱電源從背部引到內膽兩側，結構單獨走線，走線距離長；目前，也有使用自發電抽屜照明方案，發電原理為抽屜拉出帶動尺寸轉動軸承發電，發電供抽屜照明燈工作使用，這一方案因?yàn)樾枰龉Πl(fā)電，需使用更大的力氣拉動抽屜，影響抽屜拉出用戶體驗，且單次發電量小，無法滿足照明燈的使用；使得目前抽屜照明供電復雜，沒有一個簡單可行的供電方法。

技術實現思路

1、針對上述抽屜照明供電復雜的問題，本申請?zhí)峁┮环N冰箱，包括箱體及連接于所述箱體開口的門體，所述門體內側壁設置有無線充電模塊，所述箱體內設置照明模塊；

2、所述冰箱配置為，所述門體關閉，所述無線充電模塊與所述照明模塊接觸并可為其充電。

3、進一步地，所述冰箱配置為，所述門體打開，所述照明模塊打開照明模式。

4、進一步地，所述箱體內設置有抽屜，所述照明模塊設置于所述抽屜前蓋。

5、進一步地，所述無線充電模塊包括第一外殼及設置于所述第一外殼內的依次連接的信號發射器、信號轉換器及電源線路板；所述信號轉換器將所述電源線路板的電信號轉換為電磁波信號，通過所述信號發射器向外發射。

6、進一步地，所述電源線路板連接于所述門體電源線。

7、進一步地，所述照明模塊包括第二外殼及設置于所述第二外殼內的依次連接的信號接收器、控制器及電池，所述控制器配置為檢測到所述電池電量低于閾值時控制所述信號接收器接收所述信號發射器發射的電磁波信號并將其轉換為電信號為所述電池充電。

8、進一步地，所述照明模塊還包括與所述電池連接的led燈條，所述門體打開，所述電池為所述led燈條供電。

9、進一步地，所述led燈條為單色或者多色混合。

10、進一步地，所述抽屜前蓋包括前蓋外側壁及前蓋內側壁，所述前蓋外側壁與所述前蓋內側壁夾設形成一容置腔，所述led燈條設置于所述容置腔。

11、進一步地，所述前蓋內側壁配置為透明材質。

12、進一步地，所述信號發射器與所述信號接收器均為線圈結構。

13、進一步地，所述電池為鋰電池。

14、本申請另提供一種冰箱照明組件控制方法，包括如下步驟：

15、s1：判斷設置于冰箱門體的無線充電模塊是否與設置于箱體內的照明模塊接觸，若是，則進行步驟s2，若否，則重復步驟s1；

16、s2：則判斷所述照明模塊是否需要充電，若是則進行步驟s3，若否，則返回步驟s1；

17、s3：為所述照明模塊充電。

18、本申請涉及冰箱及冰箱照明組件控制方法，冰箱包括箱體及連接于所述箱體開口的門體，所述門體內側壁設置有無線充電模塊，所述箱體內設置照明模塊；所述冰箱配置為，所述門體關閉，所述無線充電模塊與所述照明模塊接觸并可為其充電。通過無線充電模塊為照明模塊充電，無需額外布線，既為照明模塊提供充足的電量，同時也避免了有線供電的復雜布線。

技術特征：

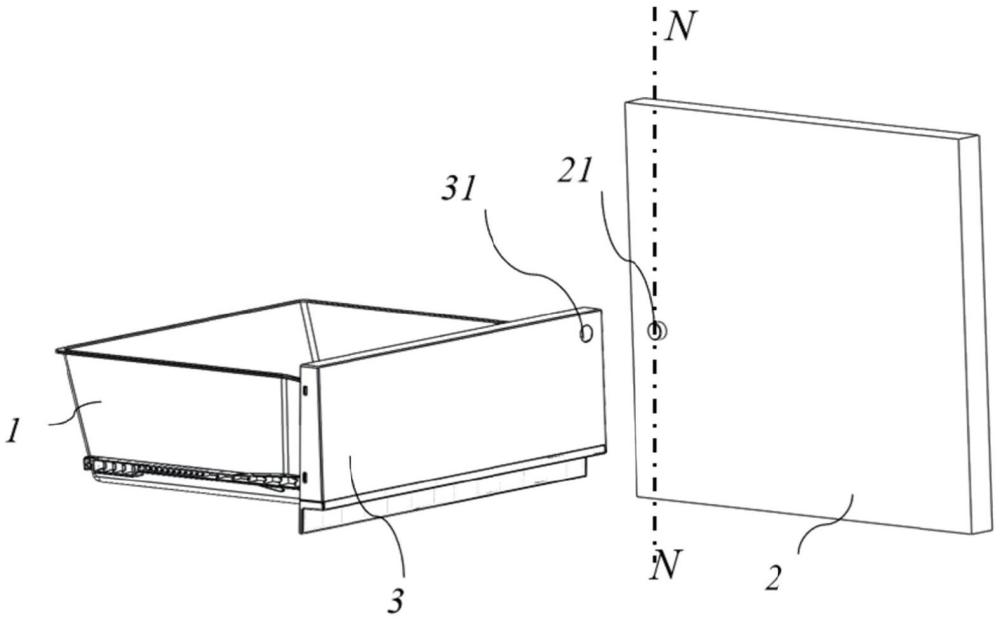

1.一種冰箱，包括箱體及連接于所述箱體開口的門體(2)，其特征在于，所述門體(2)內側壁設置有無線充電模塊(21)，所述箱體內設置照明模塊(31)；

2.根據權利要求1所述的冰箱，其特征在于，所述冰箱配置為，所述門體(2)打開，所述照明模塊(31)打開照明模式。

3.根據權利要求1所述的冰箱，其特征在于，所述箱體內設置有抽屜(1)，所述照明模塊(31)設置于所述抽屜(1)前蓋。

4.根據權利要求3所述的冰箱，其特征在于，所述無線充電模塊(21)包括第一外殼(211)及設置于所述第一外殼(211)內的依次連接的信號發射器(212)、信號轉換器(213)及電源線路板(214)；所述信號轉換器(213)將所述電源線路板(214)的電信號轉換為電磁波信號，通過所述信號發射器(212)向外發射。

5.根據權利要求4所述的冰箱，其特征在于，所述電源線路板(214)連接于所述門體(2)電源線。

6.根據權利要求4所述的冰箱，其特征在于，所述照明模塊(31)包括第二外殼(311)及設置于所述第二外殼(311)內的依次連接的信號接收器(312)、控制器(313)及電池(314)，所述控制器(313)配置為檢測到所述電池(314)電量低于閾值時控制所述信號接收器(312)接收所述信號發射器(212)發射的電磁波信號并將其轉換為電信號為所述電池(314)充電。

7.根據權利要求6所述的冰箱，其特征在于，所述照明模塊(31)還包括與所述電池(314)連接的led燈條(315)，所述門體(2)打開，所述電池(314)為所述led燈條(315)供電。

8.根據權利要求7所述的冰箱，其特征在于，所述led燈條(315)為單色或者多色混合。

9.根據權利要求7所述的冰箱，其特征在于，所述抽屜(1)前蓋包括前蓋外側壁(316)及前蓋內側壁(317)，所述前蓋外側壁(316)與所述前蓋內側壁(317)夾設形成一容置腔，所述led燈條(315)設置于所述容置腔。

10.根據權利要求9所述的冰箱，其特征在于，所述前蓋內側壁(317)配置為透明材質。

11.根據權利要求6所述的冰箱，其特征在于，所述信號發射器(212)與所述信號接收器(312)均為線圈結構。

12.根據權利要求6所述的冰箱，其特征在于，所述電池(314)為鋰電池。

13.一種冰箱照明組件控制方法，其特征在于，包括如下步驟：

技術總結
本申請涉及制冷領域，特別是關于冰箱及冰箱照明組件控制方法，冰箱包括箱體及連接于所述箱體開口的門體，所述門體內側壁設置有無線充電模塊，所述箱體內設置照明模塊；所述冰箱配置為，所述門體關閉，所述無線充電模塊與所述照明模塊接觸并可為其充電。通過無線充電模塊為照明模塊充電，無需額外布線，既為照明模塊提供充足的電量，同時也避免了有線供電的復雜布線。

技術研發人員：李巖,張文,霰福偉,王新超,宋健華,劉文輝,林增光
受保護的技術使用者：青島海爾電冰箱有限公司
技術研發日：
技術公布日：2025/4/24
