本發明涉及一種回收裝置，尤其涉及一種工業用換熱元件環保型回收裝置。

背景技術：

換熱器是將熱流體的部分熱量傳遞給冷流體的設備，又稱熱交換器。換熱器在化工、石油、動力、食品及其它許多工業生產中占有重要地位，其在化工生產中換熱器可作為加熱器、冷卻器、冷凝器、蒸發器和再沸器等?；厥帐腔厥绽玫囊环N，是指從廢物中分離出來的有用物質經過物理或機械加工成為再利用的制品。

中國專利CN205236603U針對已有的廢鐵回收利用的問題，公開了一種功能型煉鋼廠廢料回收再利用設備，其通過控制主機控制設備運行，通過廢料回收筒對煉鋼廠的廢料進行回收工作，通過自動傳送帶將廢料運輸?shù)綇U料過濾箱內部，通過廢料過濾箱對其進行充分的過濾篩選工作，通過動力反應器為廢料過濾箱提供動力，通過聯動傳輸管傳運回收的廢料，通過廢鐵再練艙對回收鐵再次進行煉鋼，通過高溫輸出箱提供煉鋼所需溫度，通過成形壓縮箱對廢料進行壓縮成形工作，通過殘?jiān)懦龉軐o(wú)法回收再利用的殘?jiān)懦黾纯傻姆绞?，克服了工作效率低、結構復雜和投入成本高的問題，但由于篩選過程中易產生灰塵和將無法回收利用的殘?jiān)懦鑫茨芎侠硖幚?，從而?huì)導致容易污染環境。

綜上，目前需要研發一種環保型的換熱元件回收裝置，來克服現有技術中易污染環境的缺點。

技術實現要素：

（1）要解決的技術問題

本發明為了克服現有的工業用換熱元件回收裝置易污染環境的缺點，本發明要解決的技術問題是提供一種不易污染環境的工業用換熱元件環保型回收裝置。

（2）技術方案

為了解決上述技術問題，本發明提供了這樣一種工業用換熱元件環保型回收裝置，包括有第一錐齒輪、第二錐齒輪、第一轉軸、第一軸承座、第二軸承座、小皮帶輪、平皮帶、第二轉軸、第三軸承座、第三轉軸、絲桿、第一拉繩、第一繞線輪、大皮帶輪、第二繞線輪、濾網、風機、螺母、第四軸承座、電機、連桿、冶煉箱、第一滑塊、第一滑軌、支架和鉸接部件；地面上設有支架和第一滑軌，支架位于第一滑軌的左方，支架內左壁從上至下通過螺栓連接的方式依次連接有第三軸承座、第四軸承座和電機，第三軸承座內的軸承通過過盈連接的方式連接有第二轉軸，第二轉軸上通過平鍵連接的方式連接有第一錐齒輪，第四軸承座內的軸承通過鍵連接的方式連接有絲桿，絲桿的上端通過聯軸器與第二轉軸連接，電機的輸出軸通過聯軸器與絲桿下端連接，絲桿通過螺紋連接的方式連接有螺母，螺母與絲桿配合，風機通過螺栓連接的方式連接在螺母的右端，支架內右壁通過螺栓連接的方式連接有第一軸承座和第二軸承座，第一軸承座位于第二軸承座的上方，第一軸承座內的軸承通過過盈連接的方式連接有第三轉軸，第三轉軸上通過平鍵連接的方式連接有第二錐齒輪和小皮帶輪，第二錐齒輪位于小皮帶輪的左方，第二錐齒輪與第一錐齒輪嚙合，第二軸承座內的軸承通過過盈連接的方式連接有第一轉軸，第一轉軸上通過平鍵連接的方式從左至右依次連接有第一繞線輪、大皮帶輪和第二繞線輪，第一繞線輪和第二繞線輪上均繞有第一拉繩，第一拉繩末端通過掛鉤的方式連接有濾網，大皮帶輪位于小皮帶輪的正下方，大皮帶輪與小皮帶輪之間繞有平皮帶，第一滑軌上滑動式連接有第一滑塊，第一滑軌與第一滑塊配合，第一滑塊上端通過粘接的方式連接有冶煉箱，濾網位于冶煉箱內，第一滑塊的后側面與連桿的下端通過鉸接部件連接，鉸接部件包括有凹形板、連接軸和旋轉板，連接軸固定安裝在凹形板上，在旋轉板上設有通孔，連接軸穿過旋轉板上的通孔，并且旋轉板通過繞著連接軸轉動，第一滑塊的后側面通過焊接的方式與第一滑塊的后側面上的鉸接部件的凹形板連接，連桿的下端通過焊接的方式與第一滑塊的后側面上的鉸接部件的旋轉板連接，連桿的上端與螺母的后側面通過鉸接部件連接，螺母的后側面通過焊接的方式與螺母的后側面上的鉸接部件的凹形板連接，連桿的上端通過焊接的方式與螺母的后側面上的鉸接部件的旋轉板連接。

優選地，還包括有抽液泵、膽礬溶液箱、軟管、噴頭、第一支桿、第二拉繩和第三繞線輪，支架內右壁上焊接有第一支桿，第一支桿位于第二軸承座的下方，第一支桿左端與噴頭通過鉸接部件連接，第一支桿通過焊接的方式與第一支桿上的鉸接部件的凹形板連接，噴頭通過焊接的方式與第一支桿上的鉸接部件的旋轉板連，第一轉軸上通過平鍵連接的方式連接有第三繞線輪，第三繞線輪位于第二繞線輪的右方，第三繞線輪上繞有第二拉繩，第二拉繩末端通過掛鉤的方式與噴頭連接，地面上放置有膽礬溶液箱，膽礬溶液箱位于第一滑軌的右方，膽礬溶液箱內底部通過螺栓連接的方式連接有抽液泵，抽液泵上通過法蘭連接的方式連接有軟管，軟管末端通過法蘭連接的方式與噴頭連接。

優選地，還包括有照明燈、第一彈性件、第二滑塊、第二滑軌、第三拉繩和第四繞線輪，支架內頂部中間通過螺栓連接的方式連接有第二滑軌，第二滑軌上滑動式的連接有第二滑塊，第二滑軌與第二滑塊配合，第二滑塊右端與支架內右壁之間連接有第一彈性件，第一彈性件的一端通過掛鉤的方式與第二滑塊右端連接，第一彈性件的另一端通過掛鉤的方式與支架內右壁連接，照明燈通過第三支桿焊接在第二滑塊下端，第二轉軸上通過平鍵連接的方式連接有第四繞線輪，第四繞線輪上繞有第三拉繩，第三拉繩末端通過掛鉤的方式第二滑塊左端連接。

優選地，還包括有電控閥和出液管，冶煉箱左側設有出液管，出液管位于冶煉箱左側的下部，出液管上設有電控閥，電控閥位于地面的上方，出液管的材質為有機塑料。

優選地，第一拉繩為鋼絲繩。

優選地，支架的材質為不銹鋼。

優選地，連桿的材質為Q235鋼。

工作原理：當將鐵質的換熱元件進行回收后，可以用來冶煉銅。當冶煉銅時，首先將適量的鐵質換熱元件放入到濾網內，同時向冶煉箱內加入適量的膽礬溶液。然后啟動電機帶動絲桿順時針或逆時針轉動，從而帶動第二轉軸順時針或逆時針轉動，從而帶動第一錐齒輪順時針或逆時針轉動，從而帶動第二錐齒輪順時針或逆時針轉動，從而帶動第三轉軸順時針或逆時針轉動，從而帶動小皮帶輪順時針或逆時針轉動，從而帶動大皮帶輪順時針或逆時針轉動，從而帶動第一轉軸順時針或逆時針轉動，從而帶動第一繞線輪和第二繞線輪收縮或放出第一拉繩，從而帶動濾網上下運動，從而帶動鐵質換熱元件上下運動，從而使鐵質換熱元件與膽礬溶液接觸更充分，從而能夠更快地將銅置換出來。與此同時絲桿順時針或逆時針轉動，從而帶動螺母上下運動，從而帶動第一滑塊左右運動，從而帶動冶煉箱左右運動，從而使鐵質換熱元件與膽礬溶液反應速率更快。由于銅是紅色的，所以當鐵質換熱元件上出現紅色物體時，此時說明銅已經置換出來了。然后再啟動電機帶動絲桿逆時針轉動，從而帶動第二轉軸逆時針轉動，從而帶動第一錐齒輪逆時針轉動，從而帶動第二錐齒輪順時針轉動，從而帶動第三轉軸順時針轉動，從而帶動小皮帶輪順時針轉動，從而帶動大皮帶輪順時針轉動，從而帶動第一轉軸順時針轉動，從而帶動第一繞線輪和第二繞線輪收縮第一拉繩，從而帶動濾網和鐵質換熱元件向上運動。當濾網和鐵質換熱元件向上運動到合適位置時，再重復以上步驟，使濾網和鐵質換熱元件小幅度的上下運動，從而就會將濾網和鐵質換熱元件上的膽礬溶液抖落下去。與此同時啟動風機工作，從而螺母就會帶動風機上下運動，從而就會將鐵質換熱元件上的膽礬溶液吹干，從而有利于銅的提取。當鐵質換熱元件吹干后，風機停止工作。然后將濾網上的鐵質換熱元件取下，從而進行后續工作將鐵質換熱元件上的銅取下。然后不斷地重復以上步驟，就會置換出更多的銅。

因?yàn)檫€包括有抽液泵、膽礬溶液箱、軟管、噴頭、第一支桿、第二拉繩和第三繞線輪，支架內右壁上焊接有第一支桿，第一支桿位于第二軸承座的下方，第一支桿左端與噴頭通過鉸接部件連接，第一支桿通過焊接的方式與第一支桿上的鉸接部件的凹形板連接，噴頭通過焊接的方式與第一支桿上的鉸接部件的旋轉板連，第一轉軸上通過平鍵連接的方式連接有第三繞線輪，第三繞線輪位于第二繞線輪的右方，第三繞線輪上繞有第二拉繩，第二拉繩末端通過掛鉤的方式與噴頭連接，地面上放置有膽礬溶液箱，膽礬溶液箱位于第一滑軌的右方，膽礬溶液箱內底部通過螺栓連接的方式連接有抽液泵，抽液泵上通過法蘭連接的方式連接有軟管，軟管末端通過法蘭連接的方式與噴頭連接，所以當置換銅時，同時也啟動抽液泵工作，從而抽液泵就會將膽礬溶液抽入到軟管內，然后再經過噴頭噴出，從而噴灑到鐵質換熱元件上。與此同時第一轉軸順時針或逆時針轉動，從而帶動第三繞線輪收縮或放出第二拉繩，從而帶動噴頭上下擺動，從而就會擴大噴灑范圍，從而更快地將銅置換出來，從而提高了工作效率。

因?yàn)檫€包括有照明燈、第一彈性件、第二滑塊、第二滑軌、第三拉繩和第四繞線輪，支架內頂部中間通過螺栓連接的方式連接有第二滑軌，第二滑軌上滑動式的連接有第二滑塊，第二滑軌與第二滑塊配合，第二滑塊右端與支架內右壁之間連接有第一彈性件，第一彈性件的一端通過掛鉤的方式與第二滑塊右端連接，第一彈性件的另一端通過掛鉤的方式與支架內右壁連接，照明燈通過第三支桿焊接在第二滑塊下端，第二轉軸上通過平鍵連接的方式連接有第四繞線輪，第四繞線輪上繞有第三拉繩，第三拉繩末端通過掛鉤的方式第二滑塊左端連接，所以當夜晚工作時，啟動照明燈工作，從而就會開闊工作人員的視野。此時第二轉軸順時針或逆時針轉動，從而帶動第四繞線輪收縮或放出第三拉繩，從而帶動第二滑塊左右運動，從而帶動照明燈左右運動，從而就會擴大照明范圍，更方便工作人員工作。

因?yàn)檫€包括有電控閥和出液管，冶煉箱左側設有出液管，出液管位于冶煉箱左側的下部，出液管上設有電控閥，電控閥位于地面的上方，出液管的材質為有機塑料，所以當需要將冶煉箱內的膽礬溶液取出時，打開電控閥，則膽礬溶液就會從出液管流出，從而提高了工作效率。

因?yàn)榈谝焕K為鋼絲繩，鋼絲繩具有更強的承重性和耐腐蝕性，所以可以延長第一拉繩的使用壽命。

因?yàn)橹Ъ艿牟馁|(zhì)為不銹鋼，所以能夠防止支架生銹，從而使支架的壽命更長。

因?yàn)檫B桿的材質為Q235鋼，Q235鋼的抗磨性和抗壓性更強，所以能夠使連桿的使用年限更長。

（3）有益效果

本發明達到了不易污染環境的有益效果；通過設有抽液泵、膽礬溶液箱、軟管、噴頭、支桿、第二拉繩和第三繞線輪，所以能夠更快地將銅置換出來，從而提高工作效率；通過設有照明燈、第一彈性件、第二滑塊、第二滑軌、第三拉繩和第四繞線輪，所以能夠開闊工作人員的視野。

附圖說明

圖1為本發明的第一種主視結構示意圖。

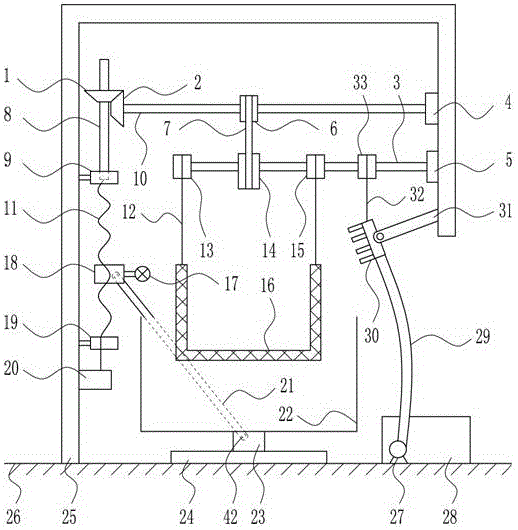

圖2為本發明的第二種主視結構示意圖。

圖3為本發明的第三種主視結構示意圖。

圖4為本發明的第四種主視結構示意圖。

圖5為本發明的鉸接部件的立體結構示意圖。

附圖中的標記為：1-第一錐齒輪，2-第二錐齒輪，3-第一轉軸，4-第一軸承座，5-第二軸承座，6-小皮帶輪，7-平皮帶，8-第二轉軸，9-第三軸承座，10-第三轉軸，11-絲桿，12-第一拉繩，13-第一繞線輪，14-大皮帶輪，15-第二繞線輪，16-濾網，17-風機，18-螺母，19-第四軸承座，20-電機，21-連桿，22-冶煉箱，23-第一滑塊，24-第一滑軌，25-支架，26-地面，27-抽液泵，28-膽礬溶液箱，29-軟管，30-噴頭，31-第一支桿，32-第二拉繩，33-第三繞線輪，34-照明燈，35-第一彈性件，36-第二滑塊，37-第二滑軌，38-第三拉繩，39-第四繞線輪，40-電控閥，41-出液管，42-鉸接部件，43-凹形板，44-連接軸，45-旋轉板。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

實施例1

一種工業用換熱元件環保型回收裝置，如圖1-5所示，包括有第一錐齒輪1、第二錐齒輪2、第一轉軸3、第一軸承座4、第二軸承座5、小皮帶輪6、平皮帶7、第二轉軸8、第三軸承座9、第三轉軸10、絲桿11、第一拉繩12、第一繞線輪13、大皮帶輪14、第二繞線輪15、濾網16、風機17、螺母18、第四軸承座19、電機20、連桿21、冶煉箱22、第一滑塊23、第一滑軌24、支架25和鉸接部件42；地面26上設有支架25和第一滑軌24，支架25位于第一滑軌24的左方，支架25內左壁從上至下通過螺栓連接的方式依次連接有第三軸承座9、第四軸承座19和電機20，第三軸承座9內的軸承通過過盈連接的方式連接有第二轉軸8，第二轉軸8上通過平鍵連接的方式連接有第一錐齒輪1，第四軸承座19內的軸承通過鍵連接的方式連接有絲桿11，絲桿11的上端通過聯軸器與第二轉軸8連接，電機20的輸出軸通過聯軸器與絲桿11下端連接，絲桿11通過螺紋連接的方式連接有螺母18，螺母18與絲桿11配合，風機17通過螺栓連接的方式連接在螺母18的右端，支架25內右壁通過螺栓連接的方式連接有第一軸承座4和第二軸承座5，第一軸承座4位于第二軸承座5的上方，第一軸承座4內的軸承通過過盈連接的方式連接有第三轉軸10，第三轉軸10上通過平鍵連接的方式連接有第二錐齒輪2和小皮帶輪6，第二錐齒輪2位于小皮帶輪6的左方，第二錐齒輪2與第一錐齒輪1嚙合，第二軸承座5內的軸承通過過盈連接的方式連接有第一轉軸3，第一轉軸3上通過平鍵連接的方式從左至右依次連接有第一繞線輪13、大皮帶輪14和第二繞線輪15，第一繞線輪13和第二繞線輪15上均繞有第一拉繩12，第一拉繩12末端通過掛鉤的方式連接有濾網16，大皮帶輪14位于小皮帶輪6的正下方，大皮帶輪14與小皮帶輪6之間繞有平皮帶7，第一滑軌24上滑動式連接有第一滑塊23，第一滑軌24與第一滑塊23配合，第一滑塊23上端通過粘接的方式連接有冶煉箱22，濾網16位于冶煉箱22內，第一滑塊23的后側面與連桿21的下端通過鉸接部件42連接，鉸接部件42包括有凹形板43、連接軸44和旋轉板45，連接軸44固定安裝在凹形板43上，在旋轉板45上設有通孔，連接軸44穿過旋轉板45上的通孔，并且旋轉板45通過繞著連接軸44轉動，第一滑塊23的后側面通過焊接的方式與第一滑塊23的后側面上的鉸接部件42的凹形板43連接，連桿21的下端通過焊接的方式與第一滑塊23的后側面上的鉸接部件42的旋轉板45連接，連桿21的上端與螺母18的后側面通過鉸接部件42連接，螺母18的后側面通過焊接的方式與螺母18的后側面上的鉸接部件42的凹形板43連接，連桿21的上端通過焊接的方式與螺母18的后側面上的鉸接部件42的旋轉板45連接。

還包括有抽液泵27、膽礬溶液箱28、軟管29、噴頭30、第一支桿31、第二拉繩32和第三繞線輪33，支架25內右壁上焊接有第一支桿31，第一支桿31位于第二軸承座5的下方，第一支桿31左端與噴頭30通過鉸接部件42連接，第一支桿31通過焊接的方式與第一支桿31上的鉸接部件42的凹形板43連接，噴頭30通過焊接的方式與第一支桿31上的鉸接部件42的旋轉板45連，第一轉軸3上通過平鍵連接的方式連接有第三繞線輪33，第三繞線輪33位于第二繞線輪15的右方，第三繞線輪33上繞有第二拉繩32，第二拉繩32末端通過掛鉤的方式與噴頭30連接，地面26上放置有膽礬溶液箱28，膽礬溶液箱28位于第一滑軌24的右方，膽礬溶液箱28內底部通過螺栓連接的方式連接有抽液泵27，抽液泵27上通過法蘭連接的方式連接有軟管29，軟管29末端通過法蘭連接的方式與噴頭30連接。

還包括有照明燈34、第一彈性件35、第二滑塊36、第二滑軌37、第三拉繩38和第四繞線輪39，支架25內頂部中間通過螺栓連接的方式連接有第二滑軌37，第二滑軌37上滑動式的連接有第二滑塊36，第二滑軌37與第二滑塊36配合，第二滑塊36右端與支架25內右壁之間連接有第一彈性件35，第一彈性件35的一端通過掛鉤的方式與第二滑塊36右端連接，第一彈性件35的另一端通過掛鉤的方式與支架25內右壁連接，照明燈34通過第三支桿焊接在第二滑塊36下端，第二轉軸8上通過平鍵連接的方式連接有第四繞線輪39，第四繞線輪39上繞有第三拉繩38，第三拉繩38末端通過掛鉤的方式第二滑塊36左端連接。

還包括有電控閥40和出液管41，冶煉箱22左側設有出液管41，出液管41位于冶煉箱22左側的下部，出液管41上設有電控閥40，電控閥40位于地面26的上方，出液管41的材質為有機塑料。

第一拉繩12為鋼絲繩。

支架25的材質為不銹鋼。

連桿21的材質為Q235鋼。

工作原理：當將鐵質的換熱元件進行回收后，可以用來冶煉銅。當冶煉銅時，首先將適量的鐵質換熱元件放入到濾網16內，同時向冶煉箱22內加入適量的膽礬溶液。然后啟動電機20帶動絲桿11順時針或逆時針轉動，從而帶動第二轉軸8順時針或逆時針轉動，從而帶動第一錐齒輪1順時針或逆時針轉動，從而帶動第二錐齒輪2順時針或逆時針轉動，從而帶動第三轉軸10順時針或逆時針轉動，從而帶動小皮帶輪6順時針或逆時針轉動，從而帶動大皮帶輪14順時針或逆時針轉動，從而帶動第一轉軸3順時針或逆時針轉動，從而帶動第一繞線輪13和第二繞線輪15收縮或放出第一拉繩12，從而帶動濾網16上下運動，從而帶動鐵質換熱元件上下運動，從而使鐵質換熱元件與膽礬溶液接觸更充分，從而能夠更快地將銅置換出來。與此同時絲桿11順時針或逆時針轉動，從而帶動螺母18上下運動，從而帶動第一滑塊23左右運動，從而帶動冶煉箱22左右運動，從而使鐵質換熱元件與膽礬溶液反應速率更快。由于銅是紅色的，所以當鐵質換熱元件上出現紅色物體時，此時說明銅已經置換出來了。然后再啟動電機20帶動絲桿11逆時針轉動，從而帶動第二轉軸8逆時針轉動，從而帶動第一錐齒輪1逆時針轉動，從而帶動第二錐齒輪2順時針轉動，從而帶動第三轉軸10順時針轉動，從而帶動小皮帶輪6順時針轉動，從而帶動大皮帶輪14順時針轉動，從而帶動第一轉軸3順時針轉動，從而帶動第一繞線輪13和第二繞線輪15收縮第一拉繩12，從而帶動濾網16和鐵質換熱元件向上運動。當濾網16和鐵質換熱元件向上運動到合適位置時，再重復以上步驟，使濾網16和鐵質換熱元件小幅度的上下運動，從而就會將濾網16和鐵質換熱元件上的膽礬溶液抖落下去。與此同時啟動風機17工作，從而螺母18就會帶動風機17上下運動，從而就會將鐵質換熱元件上的膽礬溶液吹干，從而有利于銅的提取。當鐵質換熱元件吹干后，風機17停止工作。然后將濾網16上的鐵質換熱元件取下，從而進行后續工作將鐵質換熱元件上的銅取下。然后不斷地重復以上步驟，就會置換出更多的銅。

因?yàn)檫€包括有抽液泵27、膽礬溶液箱28、軟管29、噴頭30、第一支桿31、第二拉繩32和第三繞線輪33，支架25內右壁上焊接有第一支桿31，第一支桿31位于第二軸承座5的下方，第一支桿31左端與噴頭30通過鉸接部件42連接，第一支桿31通過焊接的方式與第一支桿31上的鉸接部件42的凹形板43連接，噴頭30通過焊接的方式與第一支桿31上的鉸接部件42的旋轉板45連，第一轉軸3上通過平鍵連接的方式連接有第三繞線輪33，第三繞線輪33位于第二繞線輪15的右方，第三繞線輪33上繞有第二拉繩32，第二拉繩32末端通過掛鉤的方式與噴頭30連接，地面26上放置有膽礬溶液箱28，膽礬溶液箱28位于第一滑軌24的右方，膽礬溶液箱28內底部通過螺栓連接的方式連接有抽液泵27，抽液泵27上通過法蘭連接的方式連接有軟管29，軟管29末端通過法蘭連接的方式與噴頭30連接，所以當置換銅時，同時也啟動抽液泵27工作，從而抽液泵27就會將膽礬溶液抽入到軟管29內，然后再經過噴頭30噴出，從而噴灑到鐵質換熱元件上。與此同時第一轉軸3順時針或逆時針轉動，從而帶動第三繞線輪33收縮或放出第二拉繩32，從而帶動噴頭30上下擺動，從而就會擴大噴灑范圍，從而更快地將銅置換出來，從而提高了工作效率。

因?yàn)檫€包括有照明燈34、第一彈性件35、第二滑塊36、第二滑軌37、第三拉繩38和第四繞線輪39，支架25內頂部中間通過螺栓連接的方式連接有第二滑軌37，第二滑軌37上滑動式的連接有第二滑塊36，第二滑軌37與第二滑塊36配合，第二滑塊36右端與支架25內右壁之間連接有第一彈性件35，第一彈性件35的一端通過掛鉤的方式與第二滑塊36右端連接，第一彈性件35的另一端通過掛鉤的方式與支架25內右壁連接，照明燈34通過第三支桿焊接在第二滑塊36下端，第二轉軸8上通過平鍵連接的方式連接有第四繞線輪39，第四繞線輪39上繞有第三拉繩38，第三拉繩38末端通過掛鉤的方式第二滑塊36左端連接，所以當夜晚工作時，啟動照明燈34工作，從而就會開闊工作人員的視野。此時第二轉軸8順時針或逆時針轉動，從而帶動第四繞線輪39收縮或放出第三拉繩38，從而帶動第二滑塊36左右運動，從而帶動照明燈34左右運動，從而就會擴大照明范圍，更方便工作人員工作。

因?yàn)檫€包括有電控閥40和出液管41，冶煉箱22左側設有出液管41，出液管41位于冶煉箱22左側的下部，出液管41上設有電控閥40，電控閥40位于地面26的上方，出液管41的材質為有機塑料，所以當需要將冶煉箱22內的膽礬溶液取出時，打開電控閥40，則膽礬溶液就會從出液管41流出，從而提高了工作效率。

因?yàn)榈谝焕K12為鋼絲繩，鋼絲繩具有更強的承重性和耐腐蝕性，所以可以延長第一拉繩12的使用壽命。

因?yàn)橹Ъ?5的材質為不銹鋼，所以能夠防止支架25生銹，從而使支架25的壽命更長。

因?yàn)檫B桿21的材質為Q235鋼，Q235鋼的抗磨性和抗壓性更強，所以能夠使連桿21的使用年限更長。

以上所述實施例僅表達了本發明的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
