本發明創造屬于垃圾清洗設備領域，尤其是涉及一種片狀垃圾清洗回收設備。

背景技術：

目前，城市生活垃圾正在向無公害、資源化方向發展，小部分生活垃圾經源頭分揀回收后，大部分環衛清運的混合垃圾，難以分類，多以填埋和焚燒等終端處理為主，既浪費了大量可循環再利用資源也同時造成大氣、地下水等環境污染，尤其是針對于塑料織物等片狀垃圾。

塑料編織袋廣泛應用于化肥、水泥、糧食、食鹽、化工原料等大綜產品的包裝，應用范圍極其廣泛，其主要成分為聚丙烯，以及附帶在編織袋上的紙張。據不完全統計，作為合成樹脂的主要產品聚丙烯，約有50％的產量用于生產編織袋，這些編織袋的大量使用帶來了嚴重的環境問題，如果不對其進行回收再利用不僅污染環境，也浪費了大量的資源。但由于使用后的編織袋上附帶有很多雜物，需對其進行清洗，如此大量的編織袋如用人工進行清理，勞動量太大，效率也不高。

現有的塑料編織袋清洗結構不合理在于：1.塑料垃圾帶易漂浮并不能將垃圾全部浸入水中，有部分水流，但是清潔力不足夠，水流清潔作用于垃圾的時間短，都是滾筒篩加注水的模式；2.光靠水流的清洗力度有限，清洗方式單一，效果不好；3、清洗與垃圾袋破拆功能分開，處理效率低。

技術實現要素：

有鑒于此，本發明創造旨在提出一種片狀垃圾清洗回收設備，以解決現有技術存在的問題。

為達到上述目的，本發明創造的技術方案是這樣實現的：

一種片狀垃圾清洗回收設備，包括清洗水箱，所述清洗水箱的一側上端設置有高壓水管道，所述高壓水通道下方設有一導流堰，與所述導流堰相對應的一側高壓水管道上設有至少一排出水孔；所述清洗水箱的另一側上端設置有第一清洗刷輥，所述第一清洗刷輥下方設置有滾筒，所述滾筒為內部中空的圓柱形結構，其外表面均勻開設有若干篩孔，所述滾筒的外側設有一弧形導流板，所述弧形導流板的一端延伸至所述滾筒與所述第一清洗刷輥之間，且與所述滾筒外表面相切設置，另一端固設于所述清洗水箱底板上；所述滾筒與所述第一清洗刷輥均由電機驅動旋轉。

進一步的，所述第一清洗刷輥與所述高壓水管道之間在所述清洗水箱內還設有第二清洗刷輥，所述第二清洗刷輥通過電機驅動。

進一步的，所述導流堰為階梯型結構。

進一步的，所述階梯型結構為截面是連續流線形的階梯結構或為截面為梯形且梯形坡度為10～30°的階梯結構。

進一步的，所述高壓水管道與所述導流堰之間還設有一分水槽，所述分水槽的槽體壁上開設有若干分水孔，所述高壓水管道設置于所述分水槽中且與所述分水槽內壁相離。

進一步的，所述清洗刷輥由中心轉軸和固設于所述轉軸上的刷毛組成，所述刷毛為橡膠刷毛。

進一步的，所述清洗水箱的入水口處還設有一垃圾進料箱。

進一步的，所述弧形導流板由兩部分拼接而成，一部分為硬橡膠板，另一部分為鋼板結構，其中與所述滾筒相切的一端為硬橡膠板。

進一步的，所述片狀垃圾清洗回收設備適用于水中或水下垃圾處理系統，可單獨使用或配合其他垃圾分選或收集裝置使用。

相對于現有技術，本發明創造所述的片狀垃圾清洗回收設備具有以下優勢：

在清洗水槽中合理設計清洗組件，利用水槽內高壓流動水與清洗刷輥的共同作用對漂浮或懸浮在水槽中的生活垃圾進行初次沖洗，并在清洗過程中利用清洗刷將塑料垃圾袋刺破；同時采用滾筒與清洗刷輥的相對摩擦和擠壓將垃圾袋中的剩余垃圾擠出，并將垃圾袋進一步清洗回收待利用，結構設計合理，既不干預垃圾在水中的自由行進，又有效防止垃圾在水槽中滯留造成堵塞，保證了垃圾清洗可以連續進行的同時，提升了清洗效果；滾筒及清洗刷輥采用鋼鐵焊接經久耐用，使用壽命長。

附圖說明

構成本發明創造的一部分的附圖用來提供對本發明創造的進一步理解，本發明創造的示意性實施例及其說明用于解釋本發明創造，并不構成對本發明創造的不當限定。在附圖中：

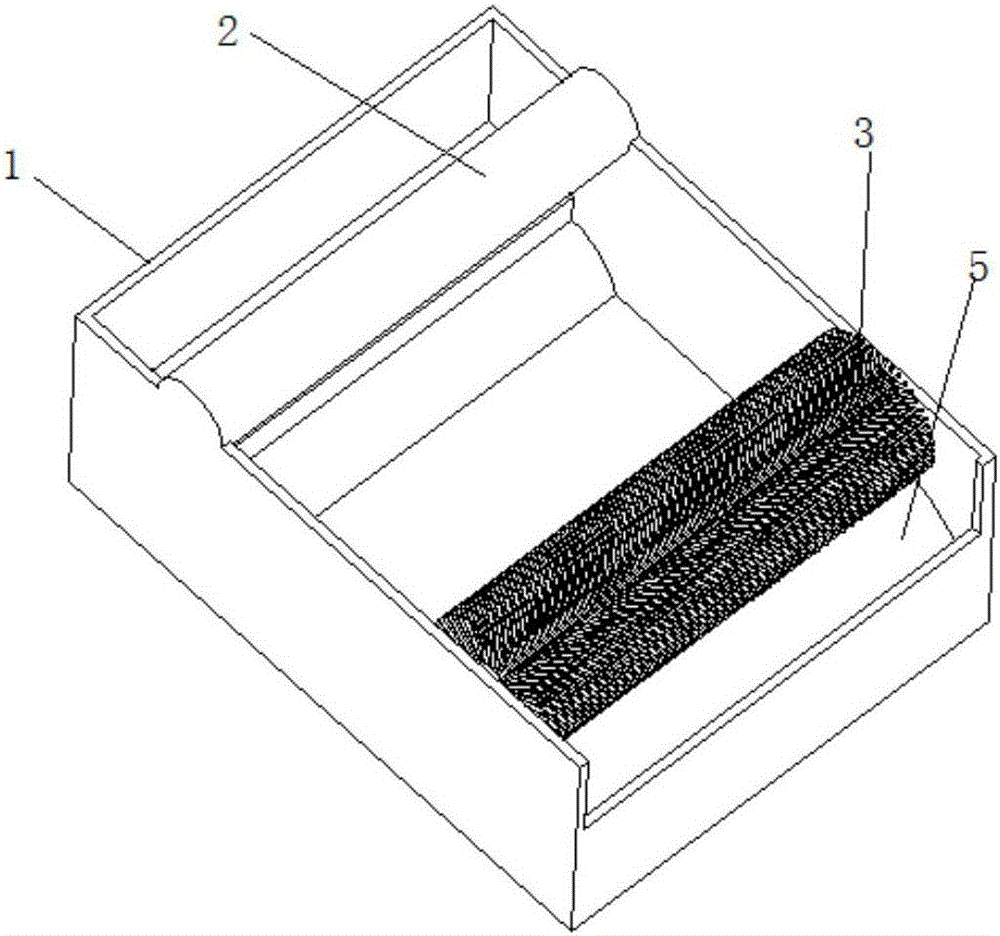

圖1為本發明創造實施例1所述的片狀垃圾清洗回收設備的立體圖1；

圖2為本發明創造實施例1所述的片狀垃圾清洗回收設備的立體圖2；

圖3為本發明創造實施例1所述的片狀垃圾清洗回收設備的側剖視示意圖；

圖4為本發明創造實施例2所述的片狀垃圾清洗回收設備的結構示意圖。

附圖標記說明：

1-清洗水箱；2-高壓水管道；3-第一清洗刷輥；4-滾筒；5-弧形導流板；6-第二清洗刷輥；7-垃圾進料箱；11-導流堰；12-分水槽。

具體實施方式

需要說明的是，在不沖突的情況下，本發明創造中的實施例及實施例中的特征可以相互組合。

在本發明創造的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明創造和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明創造的限制。此外，術語“第一”、“第二”等僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”等的特征可以明示或者隱含地包括一個或者更多個該特征。在本發明創造的描述中，除非另有說明，“多個”的含義是兩個或兩個以上。

在本發明創造的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以通過具體情況理解上述術語在本發明創造中的具體含義。

下面將參考附圖并結合實施例來詳細說明本發明創造。

實施例1

一種片狀垃圾清洗回收設備，如圖1～3所示，包括清洗水箱1，所述清洗水箱1的一側上端設置有高壓水管道2，所述高壓水通道2下方設有一導流堰11，與所述導流堰11相對應的一側高壓水管道2上設有至少一排出水孔；所述清洗水箱1的另一側上端設置有第一清洗刷輥3，所述第一清洗刷輥3下方設置有滾筒4，所述滾筒4為內部中空的圓柱形結構，其外表面均勻開設有若干篩孔，所述篩孔的孔徑為根據設別大小可以有所調整，保證能過濾垃圾且不易堵塞即可，所述滾筒的外側設有一弧形導流板5，所述弧形導流板的一端延伸至所述滾筒與所述第一清洗刷輥之間，且與所述滾筒外表面相切設置，另一端固設于所述清洗水箱底板上；所述滾筒與所述第一清洗刷輥均由電機驅動旋轉。

清洗水箱1的入水口處設有一垃圾進料箱7，優選的，為了方便垃圾經由垃圾進料箱傾倒至清洗水箱入水口處后完全進入水槽中間進行清洗，所述導流堰為階梯型結構，該結構可以使得垃圾隨重力及水流作用向前推進，保證垃圾清洗設備無死角，處理較徹底；優選的，所述階梯型結構為截面是連續流線形的階梯結構，可以使垃圾前進更流暢。

本實施例中，所述清洗刷輥由中心轉軸和固設于所述轉軸上的刷毛組成，所述刷毛為橡膠刷毛，采用上述硬質材料的刷毛不僅可以增強對片狀垃圾的清洗效果，還同時兼具破袋功能，可以將漂浮的垃圾袋刺破或撕破成片狀，方便清洗與回收。

優選的，所述弧形導流板由兩部分拼接而成，一部分為硬橡膠材質，另一部分為鋼板結構，其中與所述滾筒相切的一端為硬橡膠材質，可以使得所述弧形導流板與滾筒銜接更好，方便處理后的垃圾袋的回收。

實施例2

一種片狀垃圾清洗回收設備，如圖4所示，與實施例1不同的是，所述第一清洗刷輥與所述高壓水管道之間在所述清洗水箱內還設有第二清洗刷輥，所述第二清洗刷輥通過電機驅動，第二清洗刷輥起到對漂浮垃圾的初步清洗與破帶處理，同時起到推進垃圾向前移動的作用，同時，為了達到更好的清洗效果，所述第二清洗刷輥可以根據需要設置多個，并排或階梯狀或交錯設置。

除此以外，本實施例中所述導流堰為截面為梯形且梯形坡度為10～30°的階梯結構；同時為了增加清洗效果，所述高壓水管道與所述導流堰之間還設有一分水槽，所述分水槽的槽體壁上開設有若干分水孔，所述高壓水管道設置于所述分水槽中且與所述分水槽內壁相離，該結構設置增加了多個噴淋點，可以與入水垃圾全方位接觸，在入水口處對垃圾進行第一步清洗。

上述所述片狀垃圾清洗回收設備適用于水中或水下垃圾處理系統，可單獨使用或配合其他垃圾分選或收集裝置使用。

以上所述僅為本發明創造的較佳實施例而已，并不用以限制本發明創造，凡在本發明創造的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明創造的保護范圍之內。
