本發明涉及膜生物反應器(Membrance Bio-Reactor，MBR)領域，尤其是一種利用Fe₃O₄/C減緩MBR膜污染的方法。

背景技術：

膜生物反應器(Membrance Bio-Reactor，MBR)是一種將膜分離技術中的超、微濾膜組件與污水生物處理工程中的生物反應器相結合組成的污水處理新工藝。它以膜分離裝置取代了傳統活性污泥法中的二沉池，與傳統工藝相比，它具有固液分離效果好、出水水質好、活性污泥濃度高、污泥產量低、抗沖擊負荷強、占地面積小、管理方便等優點。隨著日益嚴格的水質要求，MBR被視為最具前景的水處理工藝之一，廣泛應用于市政和工業污水處理。全球MBR的市場規模正以平均每年10.9％速率增長，而中國近些年MBR市場規模的年平均增長率更是達到了100％。

MBR主要通過微生物的降解作用和濾膜的截留過濾作用去除污染物，然而在膜過濾過程中，與膜接觸的濾料中的膠體顆粒、溶質大分子或微粒與膜存在化學、物理、生化或機械作用，在膜面或膜孔內吸附、沉積造成膜孔徑變小或堵塞，使膜產生透過流量與分離特性大幅降低的現象，這種現象即是膜污染。廣義的膜污染問題不僅僅包括由于堵塞，吸附等引起的不可逆污染，同時也包括因濃差極化而形成的凝膠層導致的可逆污染。兩種污染共同作用往往導致跨膜壓差(TMP)升高，膜通量下降，MBR處理效率大大降低。MBR的膜污染問題成為了其推廣的最大瓶頸，其不僅關系到膜組件的使用壽命及運行成本，還影響著水處理工藝整體的運行效果。

目前常用的MBR膜污染控制方法主要有以下幾類：(1)膜材料的改進，如對膜的空隙率、孔徑或是親水性等加以改進；(2)運行條件優化，如調整水力停留時間、污泥停留時間、溫度、曝氣強度等；(3)活性污泥混合液性質的改善，如投加絮凝劑等。這幾種方法在一定程度上能緩解膜污染，但存在能耗大、增加藥耗、運行成本高等問題，同時有些絮凝劑的加入可能會對活性污泥混合液中的微生物的活性產生不利影響，在系統中引入二次污染。因此需要提出更好的減緩膜污染的技術方案。

技術實現要素：

為了克服已有MBR膜污染控制方法的有效性較差、能耗較大、運行成本較高、引入二次污染的不足，本發明提供一種利用Fe₃O₄/C減緩MBR膜污染的方法，通過在MBR反應器中投加一定量的Fe₃O₄/C，改善活性污泥混合液的特性，能夠有效改善膜污染問題，延長了膜清洗周期及膜的使用壽命，且Fe₃O₄/C因其具有磁性，更易于回收再利用，大大降低了運行成本，有效避免了在MBR系統中產生二次污染。

本發明解決其技術問題所采用的技術方案是：

一種利用Fe₃O₄/C減緩MBR膜污染的方法，當活性污泥混合液分配至MBR反應器后，打開曝氣控制閥，曝氣后將Fe₃O₄/C投加進反應器中，再過設定時間后，將蠕動泵打開，MBR開始運行；當反應器的跨膜壓差TMP值達到設定壓力值時，即表示試驗結束。

進一步，設定TMP從0增加到50KPa的過程表示一個過濾周期Γ₅₀；根據不同MBR的運行條件，F(xiàn)e₃O₄/C最佳投加量進行優選，優選方法如下：每次運行試驗中，F(xiàn)e₃O₄/C以設定濃度梯度投加，通過不同濃度梯度投加量下，TMP上升趨勢，確定本輪試驗最佳投加量，并將本輪的最佳投加量帶入到后面一輪的試驗，直到找出Fe₃O₄/C的最佳投加量。

再進一步，所述Fe₃O₄/C的制備過程如下：

將Fe₃O₄，葡萄糖溶于去離子水中，超聲15～30min，將混合液轉移到聚四氟乙烯內襯的高壓反應釜中，放入200℃烘箱保持10～12小時；之后關閉烘箱，待高壓反應釜冷卻至室溫后，打開高壓釜，用磁鐵分離出黑色樣品，倒掉上清液，用去離子水清洗黑色樣品4～6次，放入60℃烘箱干燥6～8h。

優選的，所述Fe₃O₄/C的制備過程中，F(xiàn)e₃O₄，葡萄糖以及去離子水的摩爾比約為：0.08:1:150。

更進一步，所述Fe₃O₄的制備過程如下：

將六水氯化鐵溶于乙二醇，攪拌20～30分鐘，待其形成穩定清澈溶液后，加入醋酸鈉，聚乙二醇，劇烈攪拌5～8小時后，將上述溶液轉移到聚四氟乙烯內襯的高壓反應釜中，放入200℃烘箱保持8～12h；之后關閉烘箱，待高壓反應釜冷卻至室溫后，打開高壓釜，用磁鐵分離出黑色樣品，倒掉上清液，用乙醇和超純水分別清洗黑色樣品4～6次；放入60℃烘箱干燥6～8h。

優選的，所述Fe₃O₄的制備過程中，六水氯化鐵、醋酸鈉、聚乙二醇在乙二醇溶液中的濃度約為0.12mol/L，1.09mol/L，0.04mol/L。

本發明中投加包覆四氧化三鐵減輕MBR膜污染提高運行效率的作用包括；1)一定的吸附作用，能在一定程度上增大污泥絮體的粒徑，使泥水有更好的分離沉降效果；2)可作為微生物的載體，微生物在其面膜附著生長，在污泥混合液中形成一定的顆粒物，強化MBR中的氣液紊動，從而減緩膜污染；3)Fe₃O₄/C中的鐵元素，刺激了微生物酶的活性，增強了微生物對反應器內有機物的降解速率。

與現有技術相比，本發明的有益效果主要表現在：1)本發明使用的Fe₃O₄/C制備操作簡單，便于實現；2)本發明使用的Fe₃O₄/C因其具有磁性，更易于回收，有效避免了MBR系統的二次污染，降低運行成本；3)本發明投加的Fe₃O₄/C對活性污泥混合液中的微生物活性產生有利影響，提高了混合液中的脫氫酶活性；4)在MBR反應器中投加Fe₃O₄/C，可有效改善膜污染問題，延長了膜清洗周期。

附圖說明

圖1是實施例1中的五組平行膜生物反應器裝置的示意圖，其中，1是清水池，2是跨膜壓力傳感器，3是蠕動泵，4是膜組件，5是MBR池，6是曝氣管，7是自來水，8是高位配液槽，9是風機，10是濃液槽。

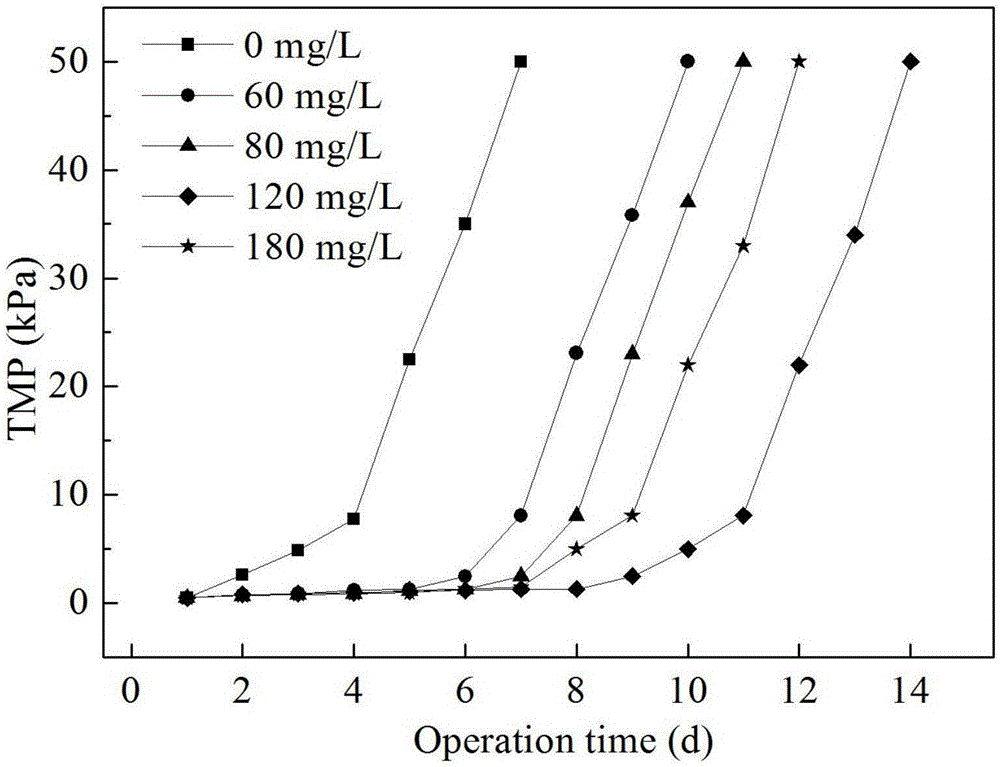

圖2為實施案例1中五組平行膜生物反應器在不同F(xiàn)e₃O₄/C投加量下的TMP的變化。

具體實施方式

下面結合附圖對本發明作進一步描述。

參照?qǐng)D1和圖2，一種利用Fe₃O₄/C減緩MBR膜污染的方法，當活性污泥混合液分配至MBR反應器后，打開曝氣控制閥，曝氣后將Fe₃O₄/C投加進反應器中，再過設定時間后，將蠕動泵打開，MBR開始運行；當反應器的跨膜壓差TMP值達到設定壓力值時，即表示試驗結束。

進一步，設定TMP從0增加到50KPa的過程表示一個過濾周期Γ₅₀；根據不同MBR的運行條件，F(xiàn)e₃O₄/C最佳投加量進行優選，優選方法如下：每次運行試驗中，F(xiàn)e₃O₄/C以設定濃度梯度投加，通過不同濃度梯度投加量下，TMP上升趨勢，確定本輪試驗最佳投加量，并將本輪的最佳投加量帶入到后面一輪的試驗，直到找出Fe₃O₄/C的最佳投加量。

再進一步，所述Fe₃O₄/C的制備過程如下：

將Fe₃O₄，葡萄糖溶于去離子水中，超聲15～30min，將混合液轉移到聚四氟乙烯內襯的高壓反應釜中，放入200℃烘箱保持10～12小時；之后關閉烘箱，待高壓反應釜冷卻至室溫后，打開高壓釜，用磁鐵分離出黑色樣品，倒掉上清液，用去離子水清洗黑色樣品4～6次，放入60℃烘箱干燥6～8h。

優選的，所述Fe₃O₄/C的制備過程中，F(xiàn)e₃O₄，葡萄糖以及去離子水的摩爾比約為：0.08:1:150。

更進一步，所述Fe₃O₄的制備過程如下：

將六水氯化鐵溶于乙二醇，攪拌20～30分鐘，待其形成穩定清澈溶液后，加入醋酸鈉，聚乙二醇，劇烈攪拌5～8小時后，將上述溶液轉移到聚四氟乙烯內襯的高壓反應釜中，放入200℃烘箱保持8～12h；之后關閉烘箱，待高壓反應釜冷卻至室溫后，打開高壓釜，用磁鐵分離出黑色樣品，倒掉上清液，用乙醇和超純水分別清洗黑色樣品4～6次；放入60℃烘箱干燥6～8h。

優選的，所述Fe₃O₄的制備過程中，六水氯化鐵、醋酸鈉、聚乙二醇在乙二醇溶液中的濃度約為0.12mol/L，1.09mol/L，0.04mol/L。

實例1：一種利用Fe₃O₄/C減緩MBR膜污染的方法，包括以下步驟：

(1)Fe₃O₄/C的制備：首先，稱取1.35g六水氯化鐵溶于40ml乙二醇，攪拌30分鐘，待其形成穩定清澈溶液后，加入3.6g醋酸鈉，1g聚乙二醇，劇烈攪拌5小時后，將上述溶液轉移到50ml聚四氟乙烯內襯的高壓反應釜中，放入200℃烘箱保持12小時。12小時后，關閉烘箱，待高壓反應釜冷卻至室溫后，打開高壓釜，用磁鐵分離出黑色樣品，倒掉上清液，用乙醇和超純水分別清洗黑色樣品三次，放入60℃烘箱干燥6小時。稱取0.2g上述四氧化三鐵磁粉，加入2g葡萄糖，溶于30mL純水，超聲30分鐘，將混合液轉移到50ml聚四氟乙烯內襯的高壓反應釜中，放入200℃烘箱保持12小時。12小時后，關閉烘箱，待高壓反應釜冷卻至室溫后，打開高壓釜，用磁鐵分離出黑色樣品，倒掉上清液，用超純水清洗黑色樣品六次，放入60℃烘箱干燥6小時，貯存?zhèn)溆谩?/p>

(2)本實例采用五組平行的膜生物反應器裝置，見附圖1。每個MBR反應器的有效容積為21L，孔徑為0.22um的聚偏四氟乙烯平板膜浸沒于反應器槽中，膜組件下方設有穿孔曝氣管，膜過濾出水有蠕動泵控制。MBR系統由PLC控制，實施過程中將蠕動泵設置為9min的抽吸和1min的停歇交替運行，且開始的轉速都設置為27rpm/min。電腦控制系統每隔2min在線記錄一次跨膜壓差。穿孔曝氣管的曝氣量控制為4L/min。MBR中的活性污泥取自杭州某城市污水處理廠的二沉池，通過在反應器中培養使污泥的性能穩定并達到8000mg/L的濃度，反應器中的加熱棒控制在25℃左右。模擬生活污水參數：進水COD為614-686mg/L，TN為31.7mg/L，TP為5.97-7.44mg/L。

(3)當馴化好的活性污泥混合液分配至MBR反應器后，馬上打開曝氣控制閥，曝氣30min后將Fe₃O₄/C分以0mg/L，60mg/L，80mg/L，120mg/L，140mg/L濃度梯度投加進五個反應器中，再過30min后，將蠕動泵打開，MBR開始運行。當反應器的跨膜壓差TMP值達到50KPa時，即該反應器的實施結束。如圖2所示，F(xiàn)e₃O₄/C分以0mg/L，60mg/L，80mg/L，120mg/L，140mg/L的過濾周期Γ₅₀分別為7，10，11，14和12天，其中120mg/L投加量下MBR反應器的過濾周期Γ₅₀是對照反應器的200％，從中可以發現Fe₃O₄/C對于減緩膜污染的效果非常明顯，大大節約了運行及膜清洗成本。

以上列舉僅是本發明的優選方案，本發明的保護范圍并不僅限于此，本領域技術人員在本發明權利要求范圍內所作的任何改變均落入本發明保護范圍內。
