本實用新型涉及污水處理設備技術領域，具體涉及一種厭、好氧一體化曝氣

生物濾池。

背景技術：

曝氣生物濾池簡稱BAF，是集生物氧化和截留懸浮固體一體的新工藝，具有有機負荷高、占地面積小、投資少、不會產生污泥膨脹、氧傳輸效率高、出水水質好等優點。

目前，大部分曝氣生物濾池均是通過在池體填料區內設有活性顆粒填料，以提供微生物膜生長的載體，從而使污水流經填料區時，填料表面上的微生物膜吸收污水中的有機污染物及氨氮作為其自身新陳代謝的營養物質，并在填料區下部提供曝氣供氧的條件下，使廢水中的有機物及氨氮得到耗氧降解。然而，這種曝氣生物濾池存在以下缺點：（1）主要是針對好氧微生物進行處理，對于許多難以用好氧微生物直接處理的難降解有機物無法去除，不適用于高濃度工業污水、難降解工業污水、高氨氮工業污水處理；（2）濾池運行一段時間后，填料中截留的污物和生長的生物膜使過濾阻力增加，從而需要及時對曝氣生物濾池進行反沖洗，現有曝氣生物濾池均需設置反沖洗裝置，利用處理后的出水對濾池進行反沖洗，排出濾料表面的老化微生物膜，以保證微生物膜的活性。

現有專利（申請?zhí)枺?01420279605.4）提供了一種高效厭氧-好氧一體化反應器，包括厭氧折流板反應器和曝氣生物濾池，雖然解決現有曝氣生物濾池對于難降解有機物無法去除的問題，但是結構復雜、操作不方便。

技術實現要素：

本實用新型的目的是提供一種結構簡單、使用方便，對高濃度、難降解、高氨氮工業污水有較好的處理效果，污水處理徹底，出水水質好的厭、好氧一體化

曝氣生物濾池。

為達到上述目的，本實用新型所述技術方案是這樣實現的，所述曝氣生物濾池包括：反應池、進水管道、出水管道、污泥排出管道及曝氣裝置，所述反應池內部設有兩個網狀結構的隔板，將反應池分隔成配水區、填料區和澄清區；所述配水區靠近反應池底部的反應池側壁向下傾斜；所述填料區收容有正方體結構的填充物，所述填充物的表面及填充物內部均布滿大小不均勻的反應孔；所述填料區底部的隔板下設有托板；所述進水管道設置在反應池一側，與所述配水區連通，所述進水管道上設有進水閥及電磁流量計；所述出水管道設置在反應池頂端，與所述澄清區連通；所述污泥排出管道設置在反應池底部，污泥排出管道上設有調節流量閥和逆止閥；所述曝氣裝置設置在配水區內，且在污泥排出管道上方。

本實用新型所述曝氣生物濾池填充物表面及填充物內部均是布滿大孔和微孔，污水與填充物外表面接觸可進行好氧反應，與填充物內部的微孔或大孔接觸進行厭氧反應，使硝化、反硝化同時作用，提高處理效率。

作為發明的優選，所述正方體結構的填充物長、寬、高設在20-25cm。填充物在填料區內借助曝氣裝置提供向上的動力，使填充物在填料區進行反復循環，填充物與填充物之間互相摩擦、碰撞，使填充物上老化的生物膜和被截留的固體物脫落。

作為發明的進一步優選，所述曝氣裝置包括底座、固定在底座上的固定架，固定在固定架上的進氣管，固定在固定架內側的曝氣筒體，與進氣管連通的出氣管；其中，所述出氣管的內徑小于進氣管的內徑；所述曝氣筒體由導流筒和切割筒構成；所述導流筒由兩個對稱安裝的導流器構成；所述導流器包括內圓筒、通過扇形分流片與內圓筒連接的外圓筒，所述內圓筒靠近出氣管一端為密封的平滑結構；所述切割筒由交錯安裝的第一切割器和第二切割器構成；所述第一切割器和第二切割器內側壁沿著周向均勻分布有切割柱，所述切割柱上設有切割頭，第一切割器上的切割頭大于第二切割器上的切割頭。

本實用新型優點和有益效果：

（1）本實用新型所述曝氣生物濾池通過采用正方體結構且外表面及內部均設有反應孔的填充物，使好氧、兼氧、厭氧菌種共存于一體，硝化、反硝化同時作用，處理效率高，而且由于填充物與填充物之間互相摩擦、碰撞，使填充物上老化的生物膜和被截留的固體物脫落，堆積在反應池底部，從污泥排出管直接排出，不再需要定期對填充物進行反沖洗。

（2）本實用新型所述曝氣生物濾池能夠使許多難以用好氧微生物直接處理的難降解有機物經過填充物內部厭氧環境水解成小分子化合物，再經好氧代謝成無機物，對高濃度、難降解、高氨氮工業污水有較好的處理效果，污水處理較徹底，出水水質好，經過后續處理后符合污水處理、回用的國家標準。

（3）本實用新型所述曝氣生物濾池結構簡單、使用方便、體積小、成本低，不需要反沖洗，可全面應用于點源污染、線源污染、面源污染中的污水處理。

（4）本實用新型所述曝氣生物濾池通過采用上述曝氣裝置，曝氣裝置在運行過程中會形成上升之紊流，帶動生物濾池底污泥與池面液體充分混合，使生物濾池凈化更徹底。

附圖說明

圖1 為本實用新型所述曝氣生物濾池整體結構示意圖。

圖2為本實用新型所述填充物結構示意圖。

圖3 為本實用新型所述曝氣裝置結構示意圖。

圖4 為本實用新型所述曝氣裝置的剖視圖。

圖5為本實用新型所述曝氣裝置導流器的結構示意圖。

圖6為本實用新型所述曝氣裝置的俯視圖。

具體實施方式

參閱圖1，本實用新型所述曝氣生物濾池包括：反應池1、進水管道2、出水管道3、污泥排出管道4及曝氣裝置5，所述反應池1內部設有兩個網狀結構的隔板6，將反應池分隔成配水區11、填料區12和澄清區13；所述配水區11靠近反應池1底部的反應池1側壁向內傾斜；所述填料區12收容有填充物；所述填料區12底部的隔板6下設有托板8，用來支撐填料區12內的所有填充物；所述進水管道2設置在反應池1一側，與所述配水區11連通，所述進水管道2上設有進水閥21及電磁流量計22；所述出水管道3設置在反應池頂端，與所述澄清區13連通；所述污泥排出管4道設置在反應池1底部，污泥排出管道4上設有調節流量閥41和逆止閥42；所述曝氣裝置5設置在配水區11內，且在污泥排出管道4上方。

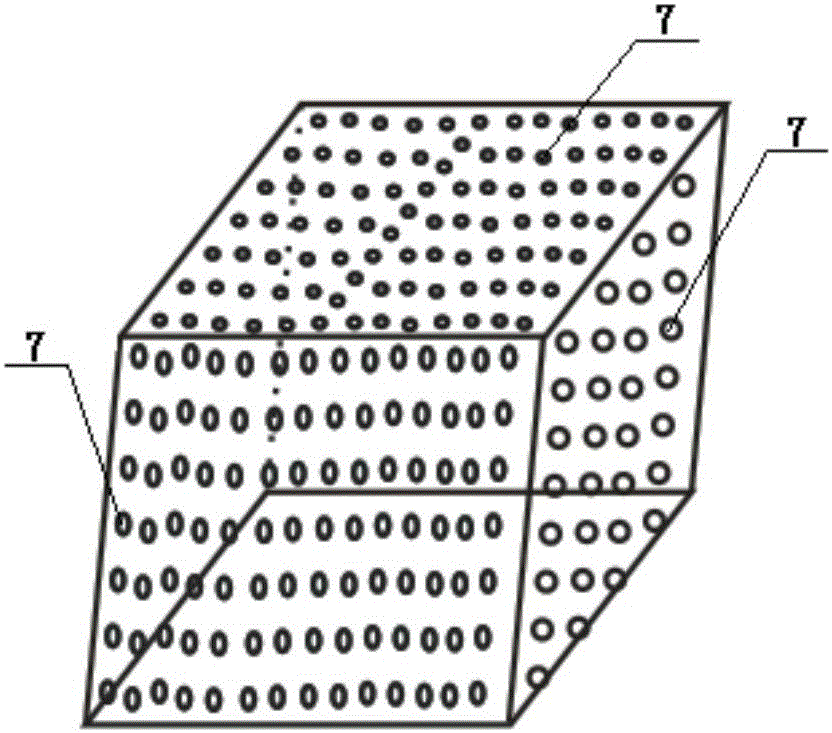

參閱圖2，所述填充物為正方體結構，所述填充物的表面及填充物內部均布滿大小不均勻的反應孔7。

參閱圖3，所述曝氣裝置包括：底座51、固定在底座51上的固定架52，固定在固定架52上的進氣管53，固定在固定架52內側的曝氣筒體54，與進氣管53連通的出氣管55，其中，所述出氣管55的內徑小于進氣管53的內徑。

參閱圖4，所述曝氣筒體54由導流筒541和切割筒542構成，所述導流筒541由兩個對稱安裝的導流器5411構成；所述切割筒542由交錯安裝的第一切割器5421和第二切割器5422構成。

參閱圖4、圖5，所述導流器5411包括內圓筒54111、扇形分流片54112、外圓筒54113；所述內圓筒54111通過兩個扇形分流片54112與外圓筒54113連接，所述扇形分流片54112沿著順時針方向傾斜設置在內圓筒54111和外圓筒54113的側壁上，通過兩個扇形分流片54112使壓縮氣體旋轉上升；所述內圓筒54111靠近出氣管55一端為密封的平滑結構。

參閱圖4、圖6，所述第一切割器5421和第二切割器5422內側壁沿著周向均勻分布有切割柱54211，54221，所述切割柱54211，54221上設有切割頭54212，54222；其中，第一切割器上的切割頭54212大于第二切割器上的切割頭54222。

該曝氣生物濾池在使用過程中，通過曝氣裝置的進氣管與供氣裝置連接，開啟曝氣裝置，通過導流器和切割器將污水進行切割，形成無數微氣泡，進行配水，配好的水進去填料區，通過填料區內的填充物使其進行厭氧、好氧反應，使水質凈化，凈化后的水進凈水區，然后從出水管排出。該濾池運行一段時間后，填充物上會產生老化的生物膜和被截留的固體物，由于曝氣裝置運行時會提供向上的沖力，填充物借助沖力在填充區進行循環，通過各個填充物之間的相互摩擦、碰撞使生物膜和固體物脫落，脫落的物體順著配水區的側臂滑道池底部，然后從污泥排出管道排出，使濾池即便長時間運行也無需進行反沖洗。
