本實用新型涉及涉及一種除塵設備的相關技術領域，尤其涉及一種通風管路的內腔清潔系統。

背景技術：

卷煙機在生產過程中產生的煙灰、煙梗、煙末等廢棄物通過卷煙機VE部分的除塵管道經送絲風機提供的負壓吸風送往袋式除塵機進行壓碎、聚合后形成煙末棒再次回收利用。在此過程中，如果除塵管道堵塞，往往已發現較晚，煙灰等廢棄物會在除塵管道的彎道處大量積累，并且袋式除塵機的吸入口積灰堆積也很嚴重，此時需要人工打開位于袋式除塵機底部的泄灰閥，清除除塵機吸入口積灰，再人工拆除某段除塵管道的內腔，進行清灰，這一過程會相當費時費力，即影響卷煙機正常生產，又增加人力勞動強度。

技術實現要素：

為了解決上述問題，本實用新型提出了一種適用于通風管路的內腔清潔系統，此系統可以在發現除塵管道內積灰時，立即隔斷袋式除塵機吸入口的管道內腔，并對管道內腔進行反吹清潔，不必再人工拆除管道和打開泄灰閥，省時省力。

為了達到上述目的，本實用新型采用的技術方案如下：

一種通風管路的內腔清潔系統，該系統設置在除塵管道上，該系統包括內腔清潔器，所述的內腔清潔器包括內腔通道，所述的內腔通道上設置多個直通吹氣管，所述的直通吹氣管上通過設置分氣包與壓縮空氣源相連接。

作為進一步改進，所述的內腔通道采用鼓狀結構。

作為進一步改進，所述的內腔通道上下端分別設置兩個直通吹氣管，所述的分氣包通過設置節氣裝置與壓縮空氣源相連接。

作為進一步改進，所述的節氣裝置上設置壓力表。

作為進一步改進，所述的分氣包采用臥式結構，內部有通過電磁閥控制的風門。

作為進一步改進，所述的內腔清潔器的出口除塵管道上設置進灰三通管，所述的進灰三通管采用鋁合金材料，90度彎管，管道三通處設置蝶閥。

作為進一步改進，所述的內腔清潔器的進口除塵管道上設置泄灰三通管，所述的泄灰三通管采用鋁合金材料，90度彎管，管道三通處設置蝶閥。

作為進一步改進，所述的內腔通道一端設置內腔風門，且內部通過設置一個電磁閥控制的內腔風門。

作為進一步改進，該系統還包括控制柜，所述的控制柜內設置有PID控制器和PLC遠程控制模塊。

作為進一步改進，該系統還包括集線器，所述的集線器為四輸入四輸出，內部采用屏蔽線。

本實用新型的有益效果：

人員效應：本實用新型旨在通過直觀可靠的裝置，對除塵管內堵塞的煙灰等廢棄物進行自動清除，保障除塵管內的暢通無阻，降低人工維修的勞動強度。

社會效應：本實用新型安裝于卷煙機的除塵系統中，效果明顯，具有很好的社會效應。

推廣效應：本實用新型由于采用了上述的技術方案，所述的通風管路的內腔清潔系統可適用于不同的通風管路，只需根據管路中管道口徑的不同在系統內設定不同的參數即可投入使用。

經濟效應：本實用新型可有效降低因除塵管內煙灰等廢棄物堵塞對卷煙機生產的造成的影響，減少產量損失。

附圖說明

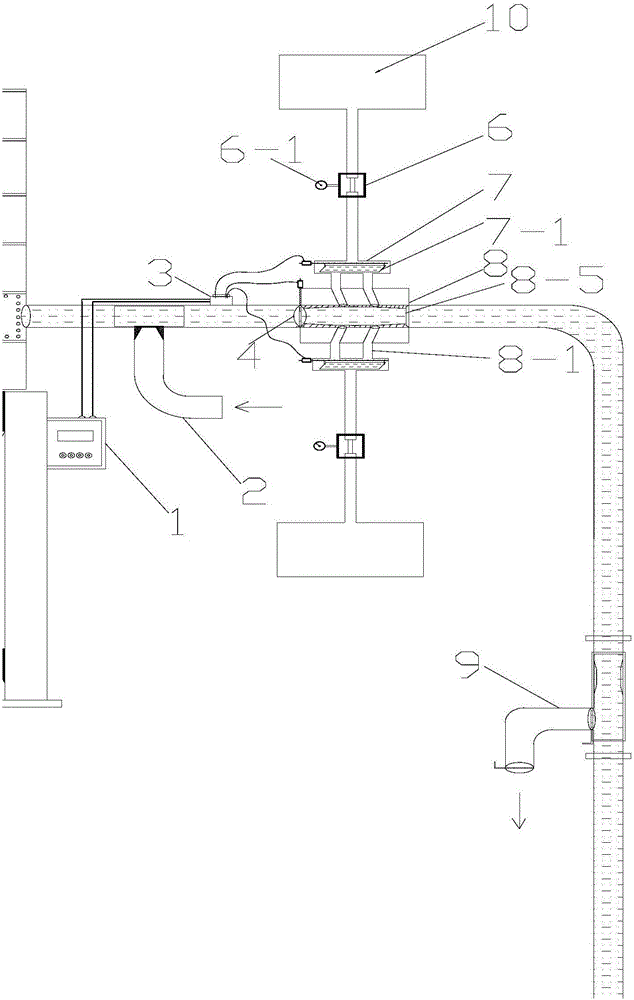

圖1為本實用新型整體系統的結果示意圖。

圖2為本實用新型結構示意圖。

具體實施方式：

下面結合附圖對本實用新型的具體實施方式做一個詳細的說明。

如圖1，2所示的一種通風管路的內腔清潔系統，該系統設置在除塵管道上，該系統包括內腔清潔器8，所述的內腔清潔器8包括內腔通道8-5，所述的內腔通道8-5一端設置內腔風門4，且內部通過設置一個電磁閥控制的內腔風門4，所述的內腔通道8-5上下端分別設置兩個直通吹氣管8-1，所述的直通吹氣管8-1與分氣包7相連接，所述的分氣包7采用臥式結構，內部有通過電磁閥控制的風門7-1，分氣包7通過設置節氣裝置6與壓縮空氣源相連接，所述的節氣裝置6上設置壓力表6-1，所述的節氣裝置6可以提供持續不間斷的壓縮空氣，并對空氣壓力進行控制，可由壓力表6-1進行觀察。

所述的內腔清潔器8的出口除塵管道上設置進灰三通管2，所述的進灰三通管2采用鋁合金材料，90度彎管，管道三通處設置蝶閥，需要倒入煙灰等廢棄物時，可人工打開蝶閥，煙灰等可由管道內的負壓吸風吸入除塵管道內腔。

所述的內腔清潔器8的進口除塵管道上設置泄灰三通管9，所述的泄灰三通管9采用鋁合金材料，90度彎管，管道三通處設置蝶閥，當需要倒出煙灰等廢棄物時，可人工打開蝶閥，煙灰等在重力作用下掉出三通管。

所述的內腔通道8-5采用鼓狀結構，當空氣流經過時，會瞬時加速，所以當吹氣管吹灰時，瞬時加速的空氣流會帶動煙灰等廢棄物快速反方向運動。

該系統還包括控制柜1和集線器3，，所述的控制柜1內設置有PID控制器和PLC遠程控制模塊，外殼采用包鋁內嵌，所述的集線器3為四輸入四輸出，內部采用屏蔽線，加強抗干擾能力。
