本實用新型涉及一種日化生產用水設備，尤其是一種蒸餾水裝置。

背景技術：

在日化產品的生產中需要使用大量的去離子水或者蒸餾水。現有的日化生產用蒸餾水設備一般采用高溫蒸煮冷凝的方式獲得蒸餾水，水源為自來水。公知的，由于自來水含有雜質以及消毒時殘留的各種溶質，在高溫蒸煮的過程中容易形成水垢，另外高溫蒸煮的過程中，蒸餾罐內的沸水容易直接灌入冷凝管，導致蒸餾水純度下降。

技術實現要素：

針對現有技術的不足，本實用新型提供一種提高蒸餾水純度的蒸餾水裝置。

本實用新型的技術方案為：

一種蒸餾水裝置，其特征在于：它包括自來水管接口、閃蒸罐、冷凝器和儲水罐，所述自來水管接口與閃蒸罐之間依次連接兩通閥、過濾器和低壓純水膜組件，所述自來水管接口連接兩通閥的第一輸入端，所述兩通閥的第一輸出端連接過濾器的輸入端，所述過濾器的輸出端連接低壓純水膜組件的輸入端，所述低壓純水膜組件的輸出端連接閃蒸罐的入水口，所述低壓純水膜組件的廢水口連接有廢水管，所述廢水管連接兩通閥的第二輸入端，所述兩通閥的第二輸出端連接排放管；

所述閃蒸罐頂部連接有冷凝器，所述冷凝器連接儲水罐。

具體的，所述冷凝器包括冷凝管、換熱器、大肚管、排水管和排水閥，所述冷凝管外側套設有用于冷卻冷凝管的換熱器，所述冷凝管底端連通大肚管，所述大肚管連接排水管，所述排水管上設有排水閥。

具體的，所述大肚管為透明鋼化玻璃制成。

具體的，所述閃蒸罐頂部設置有限壓閥，防止罐體壓力過大。

具體的，所述過濾器包括一級過濾器、二級過濾器和三級過濾器，一級過濾器、二級過濾器和三級過濾器分別采用噴熔濾芯、活性炭過濾器和噴熔濾芯。

本實用新型的有益效果為：本實用新型通過兩通閥和純水膜對自來水進行無動力過濾，在起到初步純凈的效果的同時還避免消耗電能，另外通過兩通閥實現純水和排廢同步；通過閃蒸避免水垢的大量形成也同時避免沸騰，通過冷凝器的大肚管可以觀察冷凝成蒸餾水的液體內是否含有水垢，如有水垢可以通過排水閥立刻切斷供應。

附圖說明

圖1為本實用新型結構示意圖；

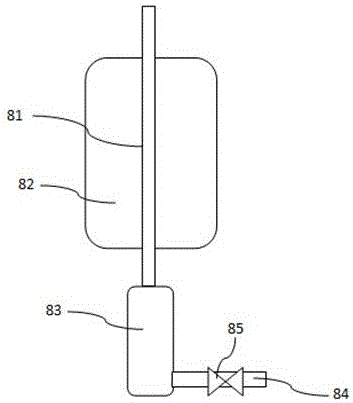

圖2為本實用新型的冷凝器的結構示意圖。

圖中：1、自來水管接口；2、兩通閥；3、過濾器；4、低壓純水膜組件；5、廢水管；6、排放管；7、閃蒸罐；8、冷凝器；9、儲水罐；81、冷凝管；82、換熱器；83、大肚管；84、排水管；85、排水閥。

具體實施方式

下面結合附圖對本實用新型的具體實施方式作進一步說明：

如圖1所示，一種蒸餾水裝置，其特征在于：它包括自來水管接口1、閃蒸罐7、冷凝器8和儲水罐9，所述自來水管接口1與閃蒸罐7之間依次連接兩通閥2、過濾器3和低壓純水膜組件4，所述自來水管接口1連接兩通閥2的第一輸入端，所述兩通閥2的第一輸出端連接過濾器3的輸入端，所述過濾器3的輸出端連接低壓純水膜組件4的輸入端，所述低壓純水膜組件4的輸出端連接閃蒸罐7的入水口，所述低壓純水膜組件4的廢水口連接有廢水管5，所述廢水管5連接兩通閥2的第二輸入端，所述兩通閥2的第二輸出端連接排放管6；

所述閃蒸罐7頂部連接有冷凝器8，所述冷凝器8連接儲水罐9。

如圖2所示，所述冷凝器8包括冷凝管81、換熱器82、大肚管83、排水管84和排水閥85，所述冷凝管81外側套設有用于冷卻冷凝管81的換熱器82，所述冷凝管81底端連通大肚管83，所述大肚管83連接排水管84，所述排水管84上設有排水閥85。

所述大肚管83為透明鋼化玻璃制成。

所述閃蒸罐7頂部設置有限壓閥，防止罐體壓力過大。

所述過濾器3包括一級過濾器、二級過濾器和三級過濾器，一級過濾器、二級過濾器和三級過濾器分別采用噴熔濾芯、活性炭過濾器和噴熔濾芯。

上述實施例和說明書中描述的只是說明本實用新型的原理和最佳實施例，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。
