本實用新型涉及土壤污染處理技術領域，更具體的說涉及一種低溫等離子體協同零價鐵處理有機氯農藥污染土壤裝置。

背景技術：
：

有機氯農藥主要指用于防治植物病、蟲害的有效成分，是一類含有氯元素的有機化合物，其主要產品有滴滴涕(DDT)、六六六等。有機氯農藥化學性質穩定、毒性大，難于生物降解，極易造成嚴重的環境污染。有機氯農藥在作物噴灑過程中，能大量殘留在水體和土壤環境中，因此發展高效的有機氯農藥污染土壤修復技術一直是環境工程研究的熱點問題。

研究表明，零價鐵具有原料廉價易得、操作簡單、二次污染少等優點，可以通過還原脫氯作用，將有機氯農藥轉化為毒性小的化合物。然而，由于有機氯農藥化學性質十分穩定，還原脫氯效率低一直是限制零價鐵在有機氯農藥污染土壤修復規模化應用中的重要瓶頸。

技術實現要素：
：

本實用新型的目的是克服現有技術的不足，提供一種等離子體協同零價鐵處理有機氯農藥污染土壤裝置，它通過低溫等離子體協同零價鐵處理有機氯農藥污染土壤的修復治理，其等離子放電裝置放出的等離子中包含有自由電子、正負離子、激化分子或原子以及自由基等多種高能活性粒子，這些活性粒子可以很好的將有機氯農藥分子活化，甚至直接破壞分子結構，轉化為無機小分子物質，效果好，而且等離子體方法具有高效、方便、清潔無污染等優點。

本實用新型解決所述技術問題的方案是：

一種等離子體協同零價鐵處理有機氯農藥污染土壤裝置，包括廢水收集箱、等離子放電裝置、膜分離系統裝置和紫外線檢測系統，所述廢水收集箱的廢水出液管通接第一泵體的進液端，第一泵體的出液端通接等離子放電裝置的進液端，等離子放電裝置的出液端通接第二泵體的進液端，第二泵體的出液端通接凈化裝置的進液端，凈化裝置的出液端通接第三泵體的進液端，第三泵體的出液端通接膜分離系統裝置的進液端，膜分離系統裝置的出液端通接第四泵體的進液端，第四泵體的出液端通接紫外線檢測系統的進液端，紫外線檢測系統上具有出液端；

紫外線檢測系統將檢測到的數據通過數據線輸送給控制主機；

所述凈化裝置包括外殼體，外殼體的上端具有進液端，外殼體的下端具有出液端，內過濾體插套在外殼體中，內過濾體的上部和下部外側壁上嵌套有密封圈，密封圈彈性壓靠在外殼體的內側壁上，內過濾體中填充有活性材料，外殼體的底板內側壁上固定有環形墊，環形墊的頂面固定有多個緩沖彈簧，緩沖彈簧的上端固定在支撐墊圈上，支撐墊圈壓靠在內過濾體的底面上。

所述活性材料由碳納米管、鐵粉和砂混合組成。

所述活性材料按重量百分比計碳納米管含量為5％,鐵粉含量為5％，砂含量為90％。

所述外殼體包括主殼體和頂蓋體，頂蓋體螺接在主殼體的上部，頂蓋體上具有進液端，主殼體的下端具有出液端，主殼體的頂端面上嵌套有上密封圈，上密封圈彈性壓靠在頂蓋體上；頂蓋體的底面上固定有延伸套，延伸套的底面固定有彈簧，彈簧的下端固定有壓靠墊圈，壓靠墊圈壓靠在內過濾體的頂端面上。

所述內過濾體的上端和下端為過濾網布或多層金屬網燒結而成的金屬過濾板。

所述廢水收集箱包括主箱體和蓋體，蓋體固定在主箱體上，蓋體上螺接有廢水進液管，廢水進液管與蓋體之間夾持有第一密封圈，蓋體與主箱體之間夾持有第二密封圈，主箱體的右側壁上通接有廢水出液管，廢水進液管處于主箱體的左側，主箱體的頂板的底面固定有保護隔板，保護隔板將主箱體分隔成上密封室和下流通室，下流通室的中部固定有第一過濾網板和第二過濾網板，第一過濾網板和第二過濾網板的上端固定在保護隔板的底面上，第二過濾網板的下方固定有向左傾斜的斜向板，斜向板的下端固定在主箱體的底面上，第一攪拌電機和第二攪拌電機固定在主箱體的頂板上，第一攪拌電機和第二攪拌電機的輸出軸通過聯軸器分別連接有第一攪拌軸和第二攪拌軸，第一攪拌軸的上端鉸接在保護隔板上，第一攪拌軸的下端鉸接在主箱體的底板上，第二攪拌軸鉸接在保護隔板上，第一攪拌軸處于蓋體與第一過濾網板之間，第二攪拌軸處于第一過濾網板與第二過濾網板之間，第一攪拌軸的上部和下部均固定有攪拌葉輪，第二攪拌軸中部固定有攪拌葉輪；

所述第一過濾網板與第二過濾網板之間的主箱體的底板上通接有廢料排料管，廢料排料管上固定有堵頭。

本實用新型的突出效果是：

與現有技術相比，它通過低溫等離子體協同零價鐵處理有機氯農藥污染土壤的修復治理，其等離子放電裝置放出的等離子中包含有自由電子、正負離子、激化分子或原子以及自由基等多種高能活性粒子，這些活性粒子可以很好的將有機氯農藥分子活化，甚至直接破壞分子結構，轉化為無機小分子物質，效果好，而且等離子體方法具有高效、方便、清潔無污染等優點。

附圖說明：

圖1是本實用新型的結構原理示意圖；

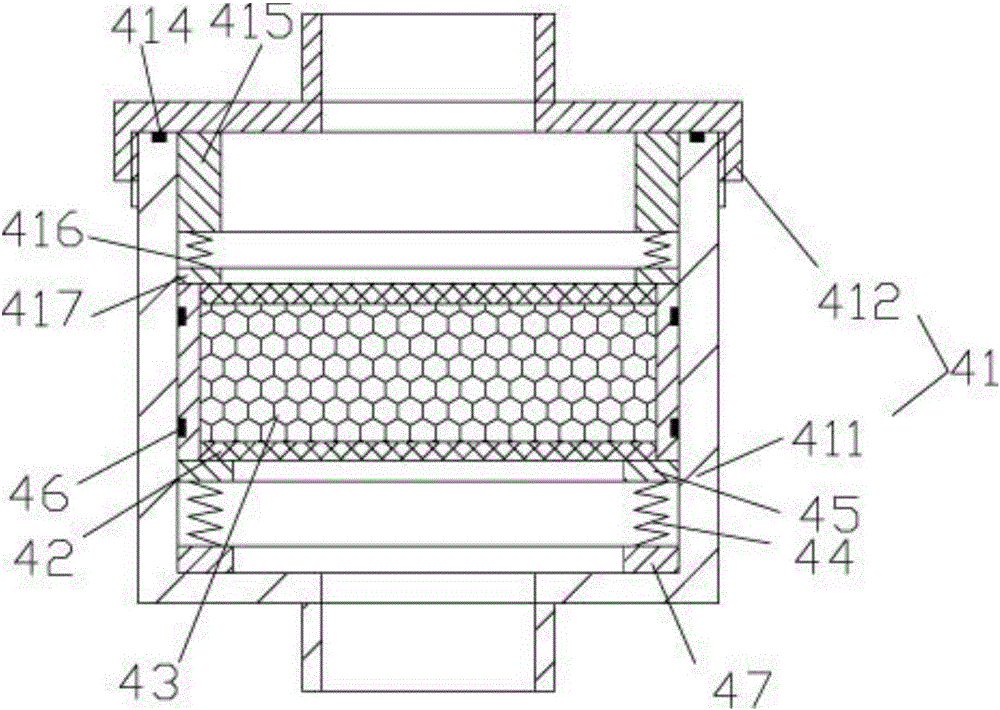

圖2是本實用新型的凈化裝置的結構示意圖；

圖3是本實用新型的廢水收集箱的結構示意圖。

具體實施方式：

實施例，見如圖1至圖3所示，一種等離子體協同零價鐵處理有機氯農藥污染土壤裝置，包括廢水收集箱1、等離子放電裝置3、膜分離系統裝置5和紫外線檢測系統200，所述廢水收集箱1的廢水出液管101通接第一泵體6的進液端，第一泵體6的出液端通接等離子放電裝置3的進液端，等離子放電裝置3的出液端通接第二泵體7的進液端，第二泵體7的出液端通接凈化裝置4的進液端，凈化裝置4的出液端通接第三泵體8的進液端，第三泵體8的出液端通接膜分離系統裝置5的進液端，膜分離系統裝置5的出液端通接第四泵體9的進液端，第四泵體9的出液端通接紫外線檢測系統200的進液端，紫外線檢測系統200上具有出液端；

紫外線檢測系統200將檢測到的數據通過數據線輸送給控制主機100；

所述凈化裝置4包括外殼體41，外殼體41的上端具有進液端，外殼體41的下端具有出液端，內過濾體42插套在外殼體41中，內過濾體42的上部和下部外側壁上嵌套有密封圈46，密封圈46彈性壓靠在外殼體41的內側壁上，內過濾體42中填充有活性材料43，外殼體41的底板內側壁上固定有環形墊47，環形墊47的頂面固定有多個緩沖彈簧44，緩沖彈簧44的上端固定在支撐墊圈45上，支撐墊圈45壓靠在內過濾體42的底面上。

進一步的說，所述活性材料43由碳納米管、鐵粉和砂混合組成。

進一步的說，所述活性材料43按重量百分比計碳納米管含量為5％,鐵粉含量為5％，砂含量為90％。

進一步的說，所述外殼體41包括主殼體411和頂蓋體412，頂蓋體412螺接在主殼體411的上部，頂蓋體412上具有進液端，主殼體411的下端具有出液端，主殼體411的頂端面上嵌套有上密封圈414，上密封圈414彈性壓靠在頂蓋體412上；頂蓋體412的底面上固定有延伸套415，延伸套415的底面固定有彈簧416，彈簧416的下端固定有壓靠墊圈417，壓靠墊圈417壓靠在內過濾體42的頂端面上。

進一步的說，所述內過濾體42的上端和下端為過濾網布或多層金屬網燒結而成的金屬過濾板。

進一步的說，所述廢水收集箱1包括主箱體11和蓋體12，蓋體12固定在主箱體11上，蓋體12上螺接有廢水進液管102，廢水進液管101與蓋體12之間夾持有第一密封圈13，蓋體12與主箱體11之間夾持有第二密封圈14，主箱體11的右側壁上通接有廢水出液管101，廢水進液管101處于主箱體11的左側，主箱體11的頂板的底面固定有保護隔板15，保護隔板15將主箱體11分隔成上密封室10和下流通室20，下流通室20的中部固定有第一過濾網板16和第二過濾網板17，第一過濾網板16和第二過濾網板17的上端固定在保護隔板15的底面上，第二過濾網板17的下方固定有向左傾斜的斜向板18，斜向板18的下端固定在主箱體11的底面上，第一攪拌電機30和第二攪拌電機40固定在主箱體11的頂板上，第一攪拌電機30和第二攪拌電機40的輸出軸通過聯軸器分別連接有第一攪拌軸50和第二攪拌軸60，第一攪拌軸50的上端鉸接在保護隔板15上，第一攪拌軸50的下端鉸接在主箱體11的底板上，第二攪拌軸60鉸接在保護隔板15上，第一攪拌軸50處于蓋體12與第一過濾網板16之間，第二攪拌軸60處于第一過濾網板16與第二過濾網板17之間，第一攪拌軸50的上部和下部均固定有攪拌葉輪70，第二攪拌軸60中部固定有攪拌葉輪70；

進一步的說，所述第一過濾網板16與第二過濾網板17之間的主箱體11的底板上通接有廢料排料管103，廢料排料管103上固定有堵頭104。

工作原理：將具有有機氯農藥污染的土壤的廢水倒入廢水收集箱1中，通過第一過濾網板16與第二過濾網板17的過濾作用，將大顆粒物質等進行過濾，其中通過第一攪拌電機30和第二攪拌電機40的運行，防止過濾的大顆粒物質不會堵住第一過濾網板16與第二過濾網板17，從而保證廢水的正常流動輸送，而當大顆粒物質過多時，可以打開蓋體12和打開堵頭104進行傾倒，非常方便；

過濾后的廢水通過第一泵體6的運行，將其進入等離子放電裝置3中，通過等離子中包含有的自由電子、正負離子、激化分子或原子以及自由基等多種高能活性粒子將有機氯農藥分子活化，甚至直接破壞分子結構，轉化為無機小分子物質；

然后通過第二泵體7進入凈化裝置4中，通過活性材料43的還原反應，除去氯代有機物，然后通過第三泵體8將廢水進入膜分離系統裝置5中將處理后的顆粒或者是內部含有的雜質成分進行分離，得到相對純凈的水液，將此水液通過第四泵體9的作用進入紫外線檢測系統200中進行檢測，并將檢測數據輸送給控制主機100，控制主機100將得到的數據通過顯示器顯示。

其中，活性材料43中的碳納米管具有高效吸附性能，零價鐵具有還原作用，碳納米管的表面積大，可以將零價鐵與氯代有機物反應產生的鐵的氧化物和氫氧化物進行吸附，從而保證零價鐵的反應活性，延長其使用壽命，從而使得本實施例的使用壽命得到增強。

本實施例中凈化裝置4中的內過濾體42拆卸安裝方便，方便更換。

本實施例中，等離子放電裝置3、膜分離系統裝置5和紫外線檢測系統200均在現有已知設備，不再詳述。

最后，以上實施方式僅用于說明本實用新型，而并非對本實用新型的限制，有關技術領域的普通技術人員，在不脫離本實用新型的精神和范圍的情況下，還可以做出各種變化和變型，因此所有等同的技術方案也屬于本實用新型的范疇，本實用新型的專利保護范圍應由權利要求限定。
