本實用新型涉及廢液處理技術領域，具體為一種洗液回收設備。

背景技術：

目前，一些金屬制品需要在水洗槽內通過注入水洗液進行水洗固化，去除表面附著的各種雜質和水分等，調節其PH值，提高器件的品質，其中，經過使用后的水洗液內就會含有雜質和水分，但其本質并未失效，還能繼續循環利用，為了保證洗液的重復利用，人們開始用各種回收裝置對水洗液進行處理再回收利用。

傳統的水洗液回收裝置在處理水洗液中的雜質時，只注重水洗液中離子的去除，對水洗液中含有的大型雜質只是草草的處理，不僅沒有處理干凈，還嚴重的影響了水洗液的質量，降低了工作效率的同時，還增加了成本。

技術實現要素：

本實用新型的目的在于提供一種洗液回收設備，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種洗液回收設備，包括底座，所述底座的一側設置有進料管，所述底座的頂部從左到右依次設置有第一液泵和箱體，所述第一液泵的底部連接有抽料管，且抽料管遠離第一液泵的一端貫穿底座并延伸至其內壁底部，所述第一液泵的頂部設置有第一送料管，且第一送料管遠離第一液泵的一側貫穿箱體并延伸至其內部，所述箱體遠離第一液泵的一側設置有控制面板，且與控制面板位于同一側的箱體底部設置有出料口，所述箱體的內壁頂部設置有物理吸附槽，且物理吸附槽的一側與延伸至箱體內部的第一送料管的端部連通，所述物理吸附槽的底部設置有第一出料管，所述第一出料管上設置有第一電磁閥，所述箱體的內壁一側設置有電吸附槽，所述電吸附槽的頂部與第一出料管的底部連通，所 述電吸附槽的底部設置有第二出料管，所述第二出料管上設置有第二電磁閥，所述箱體的內壁底部設置有第二液泵，所述第二液泵的一側與第二出料管遠離電吸附槽的一端連通，所述箱體的另一側內壁上設置有過濾裝置，所述第二液泵的頂部與過濾裝置的一側通過輸送管連通，所述過濾裝置緊貼箱體內壁一側的底部與出料口連通，所述控制面板與第一液泵、第二液泵、電吸附槽、第一電磁閥和第二電磁閥電連接。

優選的，所述物理吸附槽的上下內壁對稱設置有一組永磁體。

優選的，所述電吸附槽的內部并排設置有正極導電桿和負極導電桿。

優選的，所述過濾裝置的內部從上到下依次設置有過濾網層、半透膜層和活性炭吸附層，且過濾網層、半透膜層和活性炭吸附層等距分布在過濾裝置的內部。

與現有技術相比，本實用新型的有益效果是：該洗液回收設備，在進行洗液處理時，通過物理吸附槽中設置有的永磁體，可以讓洗液中含有的金屬殘渣吸附掉，保證了洗液中金屬殘渣清洗干凈，通過電吸附槽中設置有的正極導電桿和負極導電桿，讓洗液中含有的陰陽離子吸附掉，達到了去除洗液中陰陽離子的效果，通過過濾裝置的改進，讓洗液中含有的微型雜質去除干凈，同時也吸附掉了洗液中含有的色素和有害物質，通過物理吸附槽、電吸附槽和過濾裝置的共同作用下，解決了洗液中含有的雜質，提高了洗液的質量，保證了洗液的循環利用，提高了工作效率，還降低了成本的使用。

附圖說明

圖1為本實用新型結構示意圖；

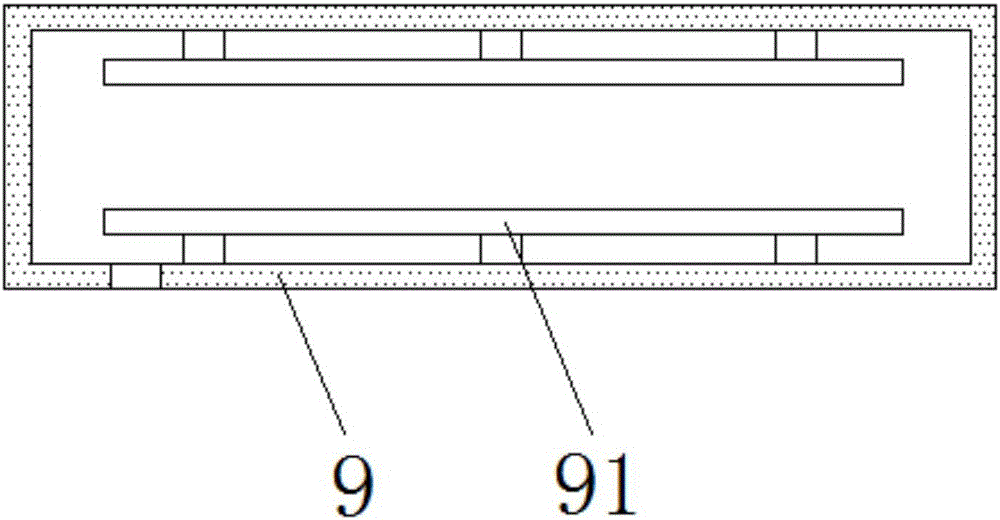

圖2為本實用新型結構物理吸附槽的內部示意圖；

圖3為本實用新型結構電吸附槽的內部俯視圖；

圖4為本實用新型結構過濾裝置的內部示意圖。

圖中：1底座、2進料管、3第一液泵、4箱體、5抽料管、6第一送料管、 7控制面板、8出料口、9物理吸附槽、91永磁體、10第一出料管、11第一電磁閥、12電吸附槽、121正極導電桿、122負極導電桿、13第二出料管、14第二電磁閥、15第二液泵、16過濾裝置、161過濾網層、162半透膜層、163活性炭吸附層、17輸送管。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供一種技術方案：一種洗液回收設備，包括底座1，底座1的一側設置有進料管2，底座1的頂部從左到右依次設置有第一液泵3和箱體4，第一液泵3的底部連接有抽料管5，且抽料管5遠離第一液泵3的一端貫穿底座1并延伸至其內壁底部，第一液泵3的頂部設置有第一送料管6，且第一送料管6遠離第一液泵3的一側貫穿箱體4并延伸至其內部，箱體4遠離第一液泵3的一側設置有控制面板7，且與控制面板7位于同一側的箱體4底部設置有出料口8，箱體4的內壁頂部設置有物理吸附槽9，物理吸附槽9的上下內壁對稱設置有一組永磁體91，通過物理吸附槽9中設置有的永磁體91，可以讓洗液中含有的金屬殘渣吸附掉，保證了洗液中金屬殘渣清洗干凈，且物理吸附槽9的一側與延伸至箱體4內部的第一送料管6的端部連通，物理吸附槽9的底部設置有第一出料管10，第一出料管10上設置有第一電磁閥11，箱體4的內壁一側設置有電吸附槽12，電吸附槽12的內部并排設置有正極導電桿121和負極導電桿122，通過電吸附槽12中設置有的正極導電桿121和負極導電桿122，讓洗液中含有的陰陽離子吸附掉，達到了去除洗液中陰陽離子的效果，電吸附槽12的頂部與第一出料管10的底 部連通，電吸附槽12的底部設置有第二出料管13，第二出料管13上設置有第二電磁閥14，箱體4的內壁底部設置有第二液泵15，第二液泵15的一側與第二出料管13遠離電吸附槽12的一端連通，箱體4的另一側內壁上設置有過濾裝置16，過濾裝置16的內部從上到下依次設置有過濾網層161、半透膜層162和活性炭吸附層163，且過濾網層161、半透膜層162和活性炭吸附層163等距分布在過濾裝置16的內部，通過過濾網層161和半透膜層162過濾掉洗液中含有的微型雜質，通過活性炭吸附層163過濾掉洗液中含有的色素和有害物質，通過過濾裝置16的改進，讓洗液中含有的微型雜質去除干凈，同時也吸附掉了洗液中含有的色素和有害物質，第二液泵15的頂部與過濾裝置16的一側通過輸送管17連通，過濾裝置16緊貼箱體4內壁一側的底部與出料口8連通，控制面板7與第一液泵3、第二液泵15、電吸附槽12、第一電磁閥11和第二電磁閥14電連接，通過物理吸附槽9、電吸附槽12和過濾裝置16的共同作用下，解決了洗液中含有的雜質，提高了洗液的質量，保證了洗液的循環利用，提高了工作效率，還降低了成本的使用。

工作原理：把未處理的洗液通過進料管2注入底座1中，然后用控制面板7控制第一液泵3運行和第一電磁閥11閉合，把洗液從底座1內抽出注入物理吸附槽9中，通過永磁體91把洗液中的金屬殘渣吸附掉，再控制第一電磁閥11打開和第二電磁閥14閉合，洗液通過重力自然進入電吸附槽12中，再控制電吸附槽12通電，把洗液中的陰陽離子吸附掉，控制第二電磁閥14打開，同時控制第二液泵15運行，把洗液輸送到過濾裝置16中，通過過濾裝置16的過濾，把洗液中的雜質過濾掉，然后洗液從出料口8流出。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
