本實用新型屬于清潔設備，尤其適用于密封圈除塵。

背景技術：

密封圈是一種軸向作用的彈性橡膠密封圈，用作轉軸無壓密封。密封唇有較好的活動性和適應性，可補償較大的公差和角度偏差，可防止內部油脂或油液向外漏泄，也可防止外界的濺水或塵埃的侵入。密封圈在裝袋密封前必須達到一定的凈化要求，因此本設備的開發主要是滿足產品的性能要求，提高產品質量。

技術實現要素：

針對上述問題，本實用新型的目的在于提供一種多工位密封圈除塵裝備，滿足產品質量。

本設備主要針對包裝前的密封圈進行除塵，本設備主要針對包裝前的密封圈進行除塵，設備主要由工作臺、防護裝置、抽風機、密封罩和除塵裝置組成。將密封圈放置于定位座上，氣缸將安放好的14個密封圈推送至氣嘴吹氣位置，利用高壓空氣使灰塵脫離密封圈，同時抽風機使灰塵脫離密封罩，保證密封圈的清潔，工人在密封罩內完成密封圈的封裝。一盒密封圈共14個，所有本設備一次工作滿足一盒的封裝要求，通過多工位的除塵，能夠顯著提高除塵效率，提高生產率。

通過本設備能夠有效出去密封圈裝袋前的灰塵，使其滿足后續使用的要求。

附圖說明

圖1 多工位密封圈除塵裝備軸測圖。

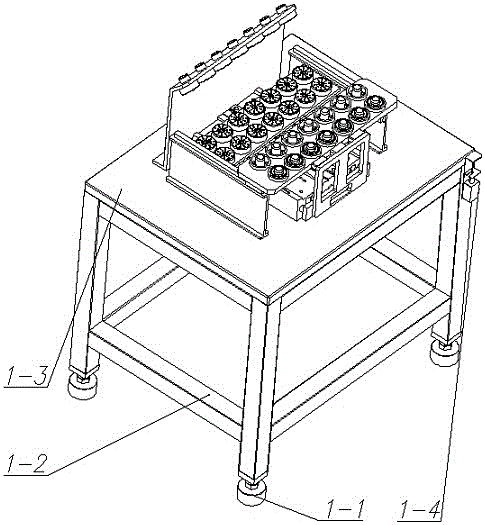

圖2 工作臺軸測圖。

圖3 防護裝置軸測圖。

圖4 除塵裝置視圖。

圖5 除塵裝置軸測圖。

具體實施方式

具體實施方式一：結合附圖對本實施方式進行說明。

一種多工位密封圈除塵裝備，設備主要由工作臺（1）、密封罩（2）、除塵裝置（3）、防抽風機（4）和護裝置（5）組成；密封罩（2）、除塵裝置（3）、防抽風機（4）和防護裝置（5）分別安裝于工作臺（1）上。

工作臺（1）結構為：四個地腳（1-1）安裝在臺架（1-2）上，工作臺面板（1-3）安裝在臺架（1-2）上，觸須開關（1-4）安裝在臺架（1-2）上。

除塵裝置（3）結構為：立板（3-6）安裝在工作臺面板（1-3）上，立板（3-6）上安裝7個第一氣嘴（3-7）；第一支撐板（3-12）和第二支撐板（3-14）安裝于工作臺面板（1-3）上；導軌（3-13）安裝于第一支撐板（3-12）上，滑塊（3-4）在導軌（3-13）上滑動，其上安裝動板（3-5），14個密封圈定位座（3-11）安裝在動板（3-5）上，密封圈（3-10）安裝在密封圈定位座（3-11）上，每個密封圈定位座（3-11）下安裝檢件開關（3-3）；定板（3-2）安裝于第一支撐板（3-12）和第二支撐板（3-14）之間，其上安裝第二氣嘴（3-1）；氣缸（3-9）安裝于工作臺面板（1-3）上，連接板（3-8）分別連接氣缸（3-9）和動板（3-5）。

防護裝置（5）結構為：安全光幕（5-2）、控制盒（5-3）和照明燈（5-4）安裝在鋁型材架（5-1）上。
